本文介绍了一个高可用架构的实现方案，包括使用Keepalived搭建HTTP负载均衡集群，通过DRBD实现文件系统的高可用存储，以及Heartbeat实现服务的故障转移。

本文四台机器：Centos6.0

lv1、lv2两台机器做httpd的前端，使用keepalived做高可用；虚拟出一个vip供client访问。

node1、node2应用drbd技术实现文件镜像存储，虚拟出一个vip做nfsserver_ip供httpd服务，方便配置，资料的统一管理；

涉及应用技术；httpd、keepalived、drbd、nfs、heartbeat

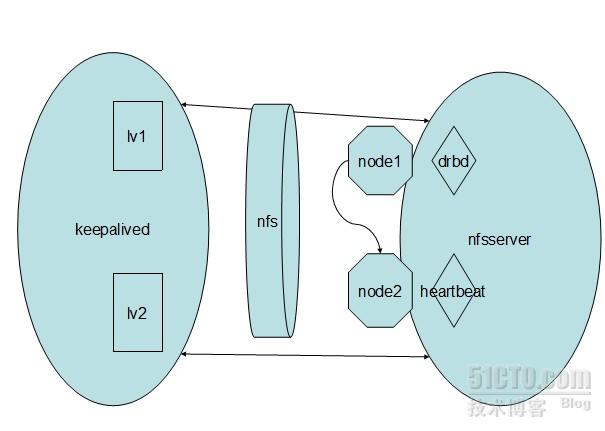

如图：

lv1: 192.168.182.130

lv2: 192.168.182.129 VIP：192.168.182.200 该vip供client访问

node1:192.168.182.133

node2:192.168.182.134 VIP:192.168.182.150 该VIP充当nfsserver进行挂载

首先关闭了selinux、iptables；当然真实环境并非如此，我们进行分别配置即可

一、开始配置，lv1、lv2；进行测试前端是否正常

1、分别执行：yum install -y httpd ipvsadm keepalived

为了分别出lv1、lv2的页面区别，分别在页面标识lv1、lv2

2、接下来配置keepalived；

lv1:上配置

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
notification_email {
coffee_lanshan@sina.com
}
notification_email_from admin@example.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LV_ha
}

vrrp_instance httpd {
state MASTER
interface eth0
virtual_router_id 51
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.182.200
}
}

virtual_server 192.168.182.200 80 {
delay_loop 2
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP

real_server 192.168.182.130 80 {
weight 3
notify_down /var/www/httpd.sh
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}
lv2:配置

vim /etc/keepalived/keepalived.conf

! Configuration File for keepalived

global_defs {
notification_email {
coffee_lanshan@sina.com
}
notification_email_from admin@example.com
smtp_server 127.0.0.1
smtp_connect_timeout 30
router_id LV_ha
}

vrrp_instance httpd {
state MASTER
interface eth0
virtual_router_id 51
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
virtual_ipaddress {
192.168.182.200
}
}

virtual_server 192.168.182.200 80 {
delay_loop 2
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP

real_server 192.168.182.129 80 {
weight 3
notify_down /var/www/httpd.sh
TCP_CHECK {
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
connect_port 80
}
}
}
分别在lv1、lv2创建httpd.sh

vim /var/www/httpd.sh

#!/bin/sh
pkill keepalived

#####

chmod +x httpd.sh

现在为此测试上面的是否正常，是否正常转移

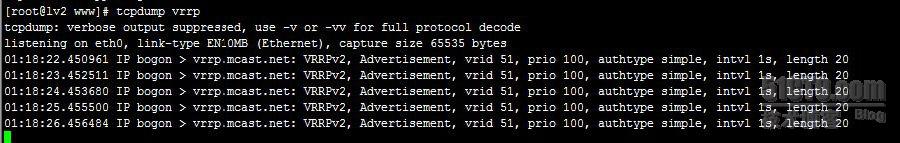

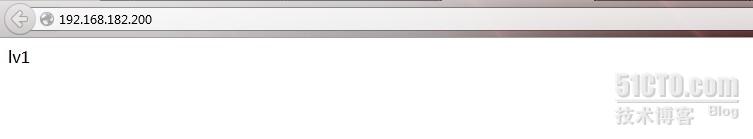

发现现在是lv1在提供服务，在vrrp中也可以看到（ priority 100）；

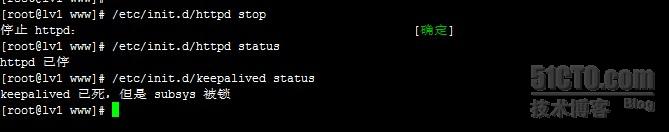

现在在lv1停掉httpd

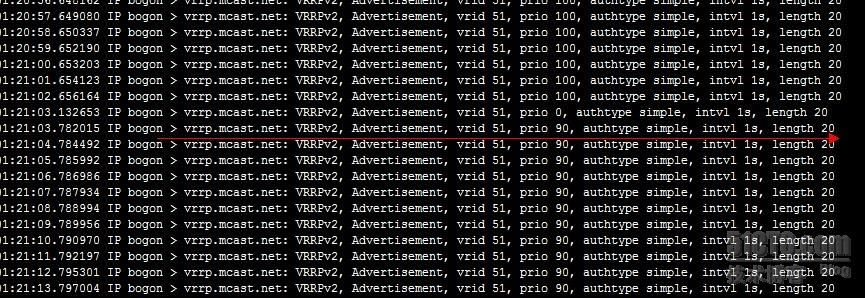

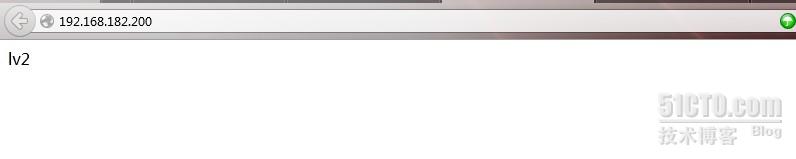

现在发现是lv2在提供服务，现在当你启动lv1上的httpd和keepalived的服务后，httpd会自动切换会lv1上；这里不演示了；

二：现在开始node1、node2配置drbd+heartbeat+nfs并进行测试；

1、配置hosts，安装drbd、heartbeat、nfs

1>、node1、node2:

vim hosts

192.168.182.133 node1
192.168.182.134 node2

2>、drbd安装

yum -y install gcc kernel-devel kernel-headers flex

wget http://oss.linbit.com/drbd/8.4/drbd-8.4.3.tar.gz
tar zxvf drbd-8.4.3.tar.gz
cd drbd-8.4.3
./configure --prefix=/usr/local/drbd --with-km
make KDIR=/usr/src/kernels/2.6.32-71.el6.i686/
make install
mkdir -p /usr/local/drbd/var/run/drbd
cp /usr/local/drbd/etc/rc.d/init.d/drbd /etc/rc.d/init.d
chkconfig --add drbd
chkconfig drbd on
cd drbd
cp drbd.ko /lib/modules/`uname -r`/kernel/lib/
depmod
modprobe drbd

确定加载了drbd模块

到此两台机器的drbd安装完毕；开始config

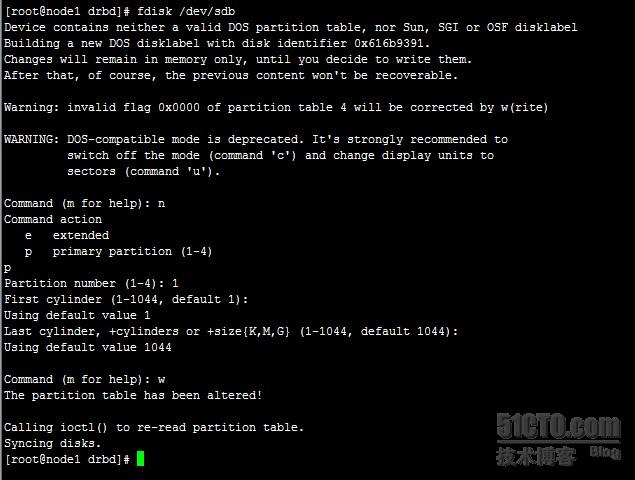

首先需要在node1、node2;fdisk新增的disk（这里我新增了一个8G的disk来做drbd），切记不可格式化

node1:

cd /usr/local/drbd/etc/drbd.d

mv global_common.conf global_common.conf.bak

vim global_common.conf

global {
usage-count yes; #是否参加DRBD使用者统计，默认yes
}
common {
net {
protocol C; #使用drbd的第三种同步协议,表示收到远程主机的写入确认后,则认为写入完成.
}
}

vim r0.res

resource r0 {
on node1 { #每个主机的说明以on开头,后面是hostname
device /dev/drbd1; #drbd设备名
disk /dev/sdb1; #/dev/drbd1使用的磁盘分区是/dev/sdb1。
address 192.168.182.133:7789; #设置DRBD的监听端口,用于与另一台主机通信。
meta-disk internal;
}
on node2 {
device /dev/drbd1;
disk /dev/sdb1;
address 192.168.182.134:7789;
meta-disk internal;
}
}

将上面这个配置文件分别复制到两台主机的/etc/drbd.d目录下。

2、启动DRBD

在两个节点执行
在启动DRBD之前,你需要分别在两台主机的sdb1分区上,创建供DRBD记录信息的数据块.分别在两台主机上执行:
[root@Centos ~]# drbdadm create-md r0 或者执行drbdadm create-md all
[root@Centos ~]# drbdadm create-md r0
在两个节点启动服务
[root@Centos ~]#/etc/init.d/drbd start
[root@Centos ~]#/etc/init.d/drbd start
最好同时启动

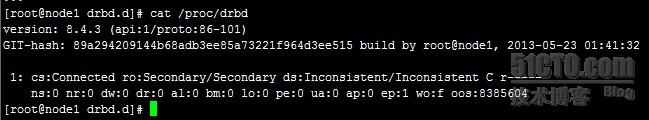

在任意节点查看节点状态

对输出的含义解释如下：
ro表示角色信息，第一次启动drbd时，两个drbd节点默认都处于Secondary状态，
ds是磁盘状态信息，“Inconsistent/Inconsisten”，即为“不一致/不一致”状态，表示两个节点的磁盘数据处于不一致状态。“UpToDate/UpToDate”。即为“实时/实时”状态了。
Ns表示网络发送的数据包信息。
Dw是磁盘写信息
Dr是磁盘读信息

设置主节点
由于默认没有主次节点之分，因而需要设置两个主机的主次节点，选择需要设置为主节点的主机，然后执行如下命令：

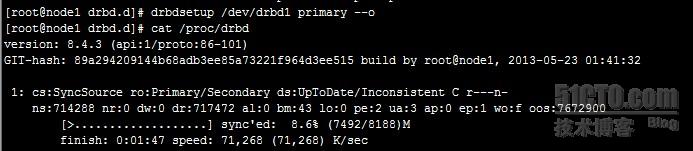

drbdsetup /dev/drbd1 primary --o

第一次执行完此命令后，在后面如果需要设置哪个是主节点时，就可以使用另外一个命令：

drbdadm primary r0或者drbdadm primary all

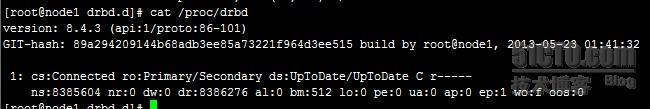

执行此命令后，开始同步两台机器对应磁盘的数据
