【框架】图解框架的形成过程，以Struts为例

目录

前言：

引入接口Action

对代码进行整合分析

 在使用Struts框架后的调用流程如下：

---

前言：

上一篇，MVC 中的C 我们从Servlet开始来理解MVC架构的思想。

在最后引出了Struts2框架，它是MVC框架的典型实例。Servlet作为Controller做了 很多的事情，这个时候为了实现解耦合，引入了Action,站在面向接口的角度，需要在Controller和Model之间引入一个解耦合的接口，名字叫Action

引入接口Action

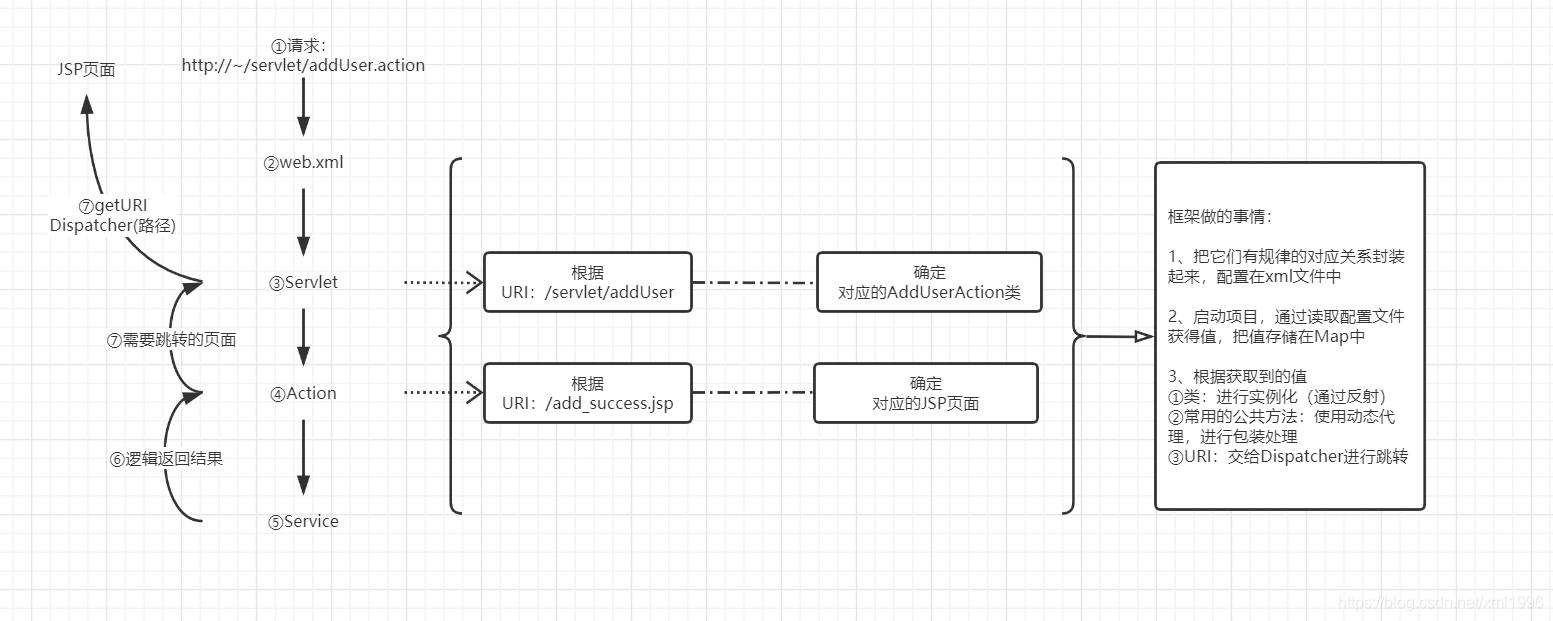

我们通过一个图，理解一下调用过程：这个是在上次博客的基础上，添加了Action后的程序加载图，可以看到Servlet判断转向哪个Action，再根据Action的返回值，确定跳转到哪个View页面。

获取参数和调用业务逻辑层的任务，交给了Action。减少了逻辑层和Servlet之间的耦合性。

 为了减少每一个项目都在代码中进行这样的路由调转判断，减少在代码中写需要跳转到哪个前端页面。让这样重复性的，会增加程序开发难度的内容，变的轻松可配置。

对代码进行整合分析

把程序中有规律的部分进行分析整理，如下图：

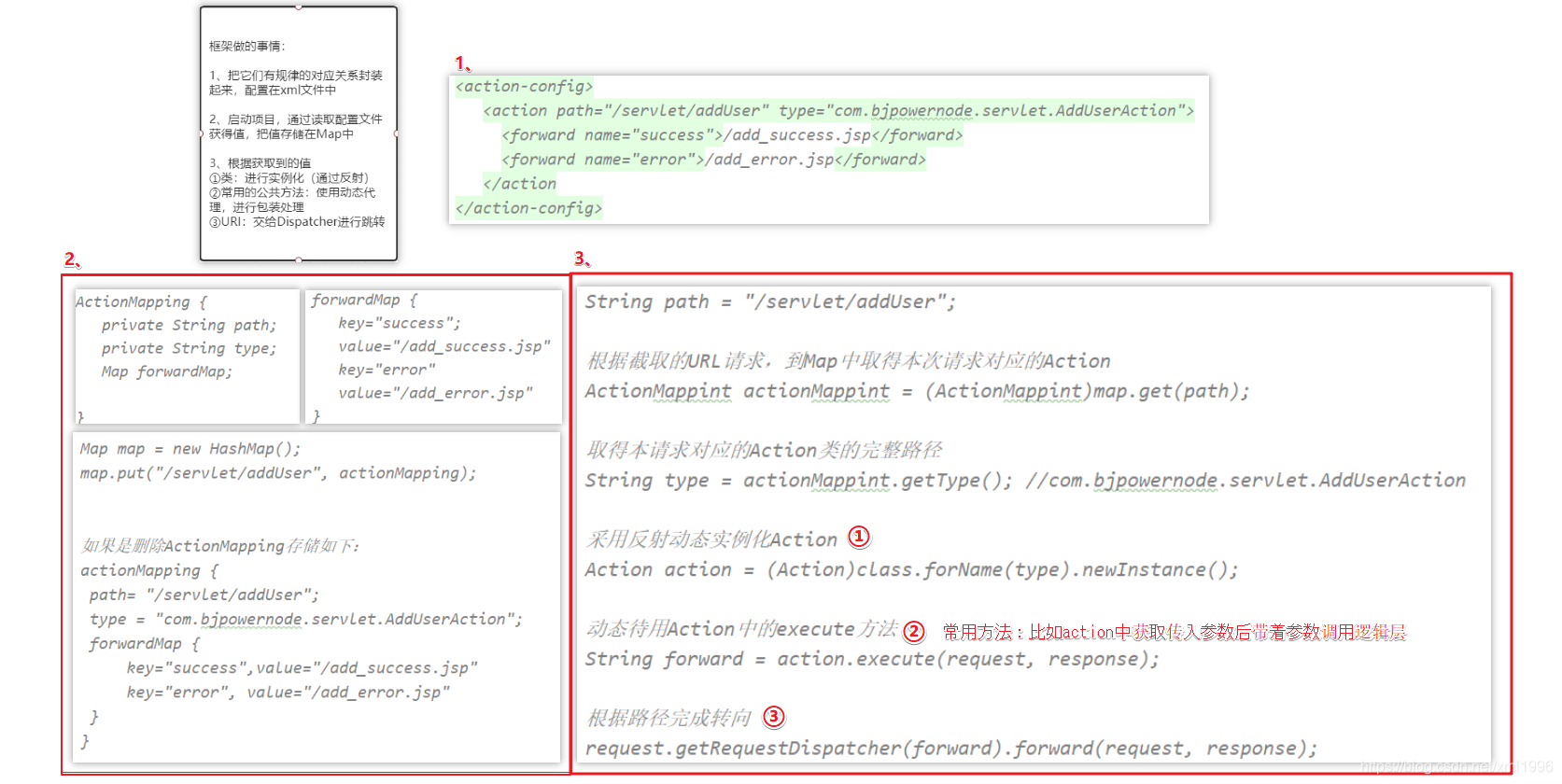

 让这些对应的关系实现可配置，灵活，减少代码量。通过一些假代码来解析配置文件下封装框架需要做的事情

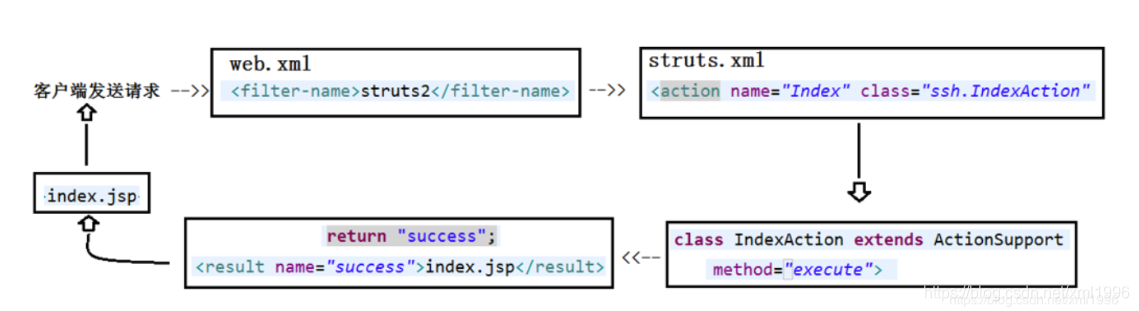

 在使用Struts框架后的调用流程如下：

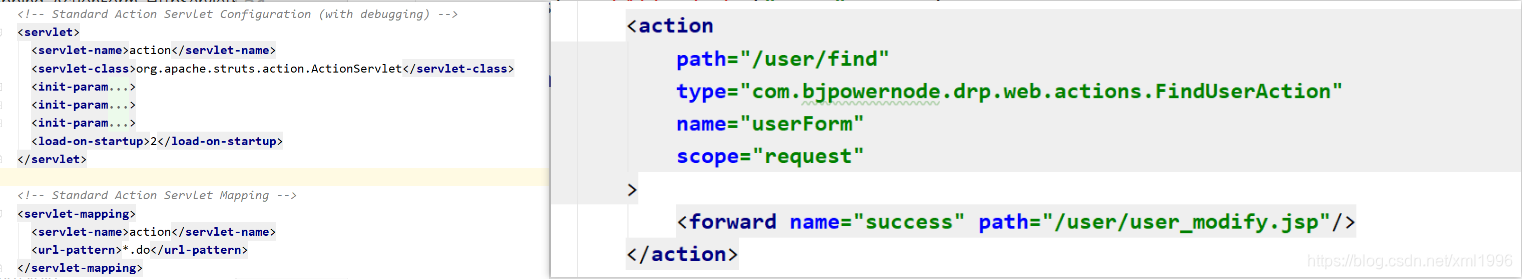

在使用框架的情况下，配置好左边的web.xml和右边的strtus.xml  struts封装好了Action类，FindUserAction 直接实现即可,具体的Action实现类，还和上面一样的调用和返回。

 感谢阅读，希望对您有帮助~
