RTU RTU是什么
一、什么是RTU
RTU(远程终端单元),英文全称RemoteTerminalUnit,中文全称为远程终端控制系统,负责对现场信号、工业设备的监测和控制。RTU(RemoteTerminalUnit)是构成企业综合自动化系统的核心装置,通常由信号输入/出模块、微处理器、有线/无线通讯设备、电源及外壳等组成,由微处理器控制,并支持网络系统。它通过自身的软件(或智能软件)系统,可理想地实现企业中央监控与调度系统对生产现场一次仪表的遥测、遥控、遥信和遥调等功能。
RTU,是SCADA系统的基本组成单元。RTU是安装在远程现场的电子设备,用来监视、测量和采集安装在远程现场的传感器和设备,负责对现场信号、工业设备的监测和控制。RTU将测得的状态或信号转换成可在通信媒体上发送的数据格式,它还将从中央计算机发送来得数据转换成命令,实现对设备的功能控制。
二、RTU类型
1.单板RTU
单板RTU”在一个版子中集中了所有的I/O接口
2.模块RTU
有一个单独的CPU模块,同时也可以有其他的附加模块,通常这些附加模块是通过加入一个通用的“backplane”来实现的(像在PC机的主板上插入附加板卡一样)。
三、RTU构成
1.硬件

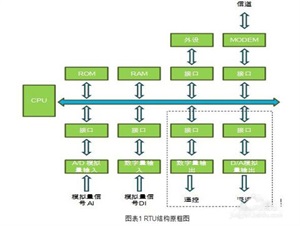

RTU的硬件主要包括CPU、存储器、以及各种输入输出接口等功能模块。这些模块被集成到电路板中,通过电路板布线完成RTU各功能模块连接。
CPU:CPU是RTU控制器的中枢系统,负责处理各种输入信号,经运算处理后,完成输出。
存储器:存储器是RTU记忆系统,用来存储各种临
