本文介绍了如何在NS-2环境下模拟LEACH协议，并使用gnuplot进行数据分析和绘图。首先，需修改test_leach文件的参数，指定运行协议和结果存放位置。接着，创建LEACH文件夹并运行模拟，观察.err文件确保无误。当模拟完成后，使用gawk处理数据，并编写awk脚本进行分析。最后，借助gnuplot将数据转化为图形，通过输入gnuplot命令完成绘图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1.打开test_leach文件，修改参数
打开终端，输入cd /home/ns-allinone-2.34/ns-2.34
打开里面的test_leach文件，修改alg dirname，alg代表要运行的协议，dirname代表模拟生成的文件放置的位置，所以后面需要新建相应文件夹。
alg=leach" dirname="mit/leach_sims/LEACH
2.新建文件夹
在/home/ns-allinone-2.34/ns-2.34/mit/leach_sims下创建LEACH文件夹
3../test运行

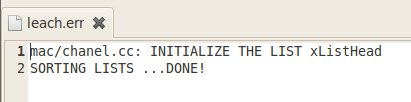

打开LEACH文件，先看.err文件，有无错误。

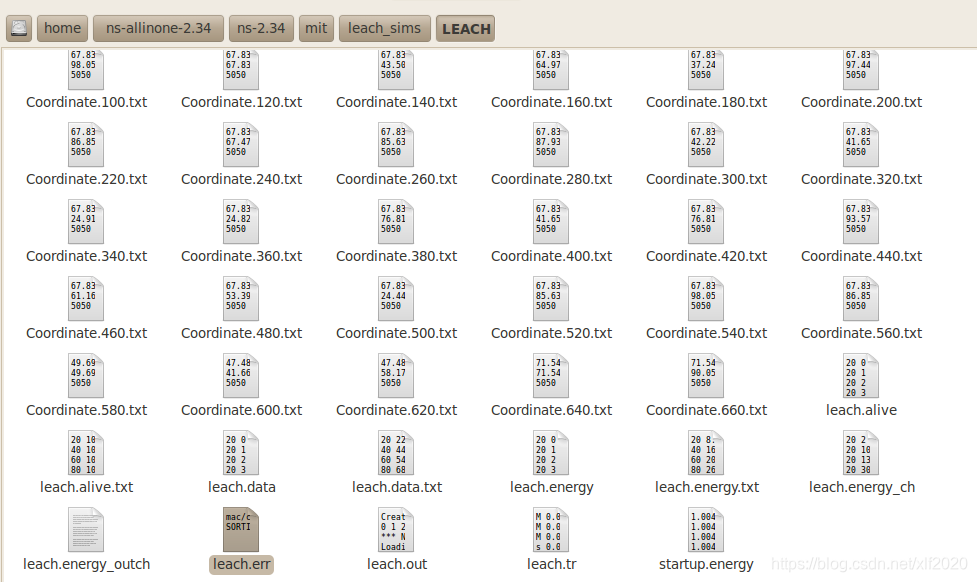

文件夹内会生成很多文件，LEACH在后台运行，所以Coordinate.xxx.txt文件会持续更新，直到运行完成（节点全部死亡）。
有一种情况，.err文件内没有报错，但是没有生成Coordinate.xxx.txt文件，其他文件不能打开或者打开为空，目前我还没找到原因，我的LEACH-C运行就是这样的，希望有大佬能帮我解答一下。
LEACH
4.利用gawk分析数据
在leach_sims文件夹下新建test.awk文件。
直接贴一段代码，这部分代码我是直接从网上找的。

# 计算不同时间剩余节点的数量
BEGIN {



  countcyl=0;
  totalleft=0;

  lasttime=0;
  time[0]=0;
  node=0;
  total[0]=100;
}
{



simtime              = $1;
nodeid               = $2;
statenode            = $3;
#
if (simtime>lasttime ) {


    countcyl++;
    lasttime=simtime;
    time[countcyl
