AXI接口

三种AXI4接口类型

  • AXI4 — 最高性能的接口,适合存储器映射的通信,支持每个地址阶段最高256 个数据传输周期的批量传输。
  • AXI4-Lite — 这个接口的轻量级版本,用于存储器映射的单次数据通信会话。这个版本的好处是简化了的接口占用较少的逻辑部分面积。这个版本不支持批量数据,因此只支持每次传输单个数据
  • AXI4-Stream — 它没有地址阶段,因此不是存储器映射,能够做无限制的数据批量大小。为流式数据的传输定义了单个通道,类似图19.1 中的写数据通道(Write Data Channel),不过支持无数量限制的批量传输。连接只能是从主机到从机,所以如果需要双向传输的话,两个外围设备都必须是主机/ 从机兼容类型的

AXI架构

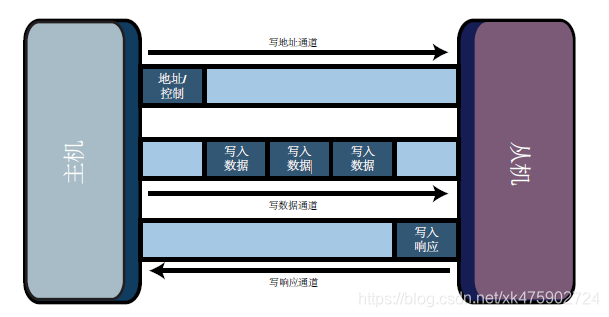

图1 显示的是写通道架构,其中地址和控制数据是在发送批量数据之前,从主机传递给从机的,而在完成后则跟随了一个写响应信号。
在这里插入图片描述

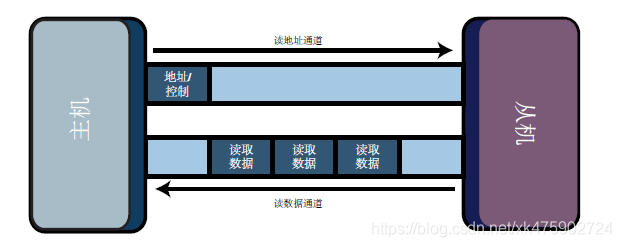

图2 则显示了一个读的过程,地址和控制在批量的读数据被发送给主机之前先发送。
在这里插入图片描述

Xilinx工具中的AXI

AXI Data FIFO

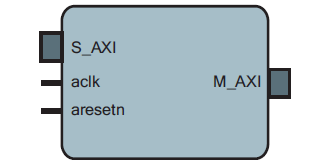

在这里插入图片描述
在这里插入图片描述

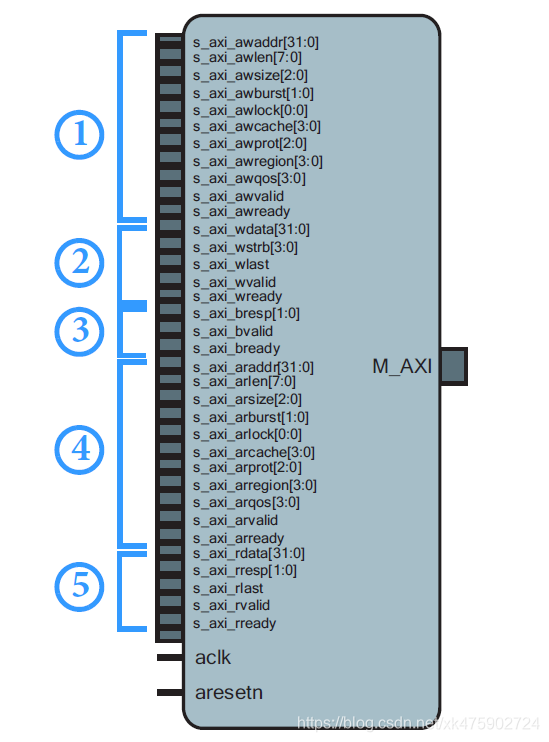

• 写地址通道 — 这个通道中包含的信号的命名格式为s_axi_aw…
• 写数据通道 — 这个通道中包含的信号的命名格式为s_axi_w…
• 写响应通道 — 这个通道中包含的信号的命名格式为s_axi_b…
• 读地址通道 — 这个通道中包含的信号的命名格式为s_axi_ar…
• 读数据通道 — 这个通道中包含的信号的命名格式为s_axi_r…

### AXI接口时序设计规范 AXI(Advanced eXtensible Interface)是一种高效的总线协议,广泛应用于现代SoC设计中。其时序设计和约束对于确保系统性能至关重要。 #### 1. AMBA AXI 协议的特点 AMBA AXI协议支持高性能高频的系统设计,具备以下特点[^2]: - 高带宽和低延迟的设计能力。 - 不需要复杂桥接即可实现高频操作。 - 能够满足多种组件的接口需求。 - 提供互联架构实现的灵活性。 - 向后兼容AHB与APB接口。 这些特性使得AXI成为许多嵌入式系统的核心组成部分,在设计过程中需特别关注时序要求以充分发挥其潜力。 #### 2. AXI 接口时序分析 为了优化AXI接口的时序表现,通常会采用如下策略: ##### (a) 多周期路径处理 多周期路径是指信号传输所需时间超过单一时钟周期的情况。这种情况下应依据timing report来实施相应的时序约束[^4]。如果报告未显示任何警告,则一般无需额外增加约束条件;然而当遇到具体应用场景如跨模块通信或者异步域交互时仍需仔细评估并适当调整。 ##### (b) FIFO 和寄存器切片配置 设置合适的AXI主/从寄存器切片以及数据FIFO有助于缓解潜在瓶颈问题。这可以通过编辑MHS文件完成,并按照给定表格指导确定参数值[^1]。例如针对某个特定BUS_INTERFACE名称替换< intf_name >字段从而精确指定目标对象属性。 此外还需注意某些IP可能包含多个AXI从属端口因此要逐一确认它们各自的设定情况。 #### 3. 设计建议 综合考虑以上因素,在进行AXI接口及时序规划时推荐采取下列措施: - **标准化**: 使用符合AMBA标准的产品和服务简化整体流程提高效率. - **灵活性增强**: 利用现有资源比如UART IP核等功能扩展业务范围同时保持良好稳定性. - **可靠性保障**: 借助内部缓冲机制减少外部干扰影响提升整个网络质量水平. ```python # 示例代码展示如何定义基本的AXI读写过程 def axi_read(address, data_width=32): """ Simulates an AXI read operation at the specified address with optional data width adjustment Args: address (int): Memory location to be accessed via this function call data_width(int): Width of each transaction's payload expressed as number bits(default is 32) Returns: int: Value retrieved from memory after successful completion of requested action """ # Implementation details omitted here... def axi_write(value, destination_address=None): """Performs a write into system RAM located remotely over network connection.""" pass ```
