本文介绍在IMX6UL上移植NANDFlash的过程，包括从QNX官网下载BSP源码，针对nand2048进行修改，调整BCHAPBHGPMI地址参数，修改BCH参数，并关闭ECC校验，最终成功挂载文件系统。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

如果你认为本系列文章对你有所帮助，请大家有钱的捧个钱场，点击此处赞助，赞助额0.1元起步，多少随意

声明：本文只用于个人学习交流，若不慎造成侵权，请及时联系我，立即予以改正

锋影

email:174176320@qq.com

1、IMX6UL 配置了一块256M的nandflash，其原理图如下：

2、为了方便移植，到QNX官网下载IMX7的BSP中的NAND FLASH 源码，其源码支持nand4096 ，而本最小系统配置为nand2048，因此需要对其驱动进行相应修改。

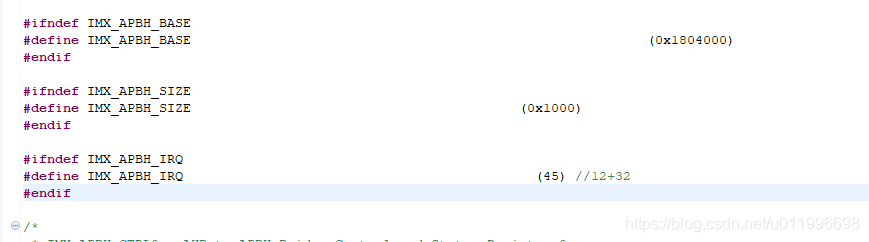

(1)修改 BCH APBH GPMI的地址参数，因为IMX7的外设基本原理一样，其基地址和中断向量需要修改。

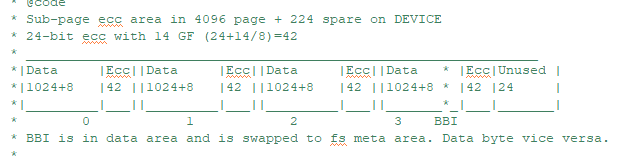

（2）修改BCH参数，在原来的nand4096中把一页化成四个部分，其结构如下：

而nand2048的一页只有2048 和64字节。所以需要进行修改，为了继承四个数据块，把数据划分为512+8字节 ECC 8字节。

3、修改源码中的参数

增加FLASH 配置

修改device_to_nfc 改成2048

void device_to_nfc(uint8_t *parsed_data, uint8_t *raw_data)
{
    uint32_t dData_index, data_size, spare_size;
    int i;
    uint8_t bbi_backup = 0;

    dData_index = 0;
    data_size = 0;
    spare_size = 0;
    for (i = 0; i < (DATASIZE / BCH_SUBBLOCK_SIZE); i++) {
        /* Copy data bytes */
        memcpy((void *)(parsed_data + data_size), (void *)(raw_data + dData_index), BCH_SUBBLOCK_SIZE);
        dData_index += BCH_SUBBLOCK_SIZE;
        data_size += BCH_SUBBLOCK_SIZE;
        /* Copy fs meta data */
        memcpy((void *)(parsed_data + XXXXDEF + spare_size), (void *)(raw_data + dData_index), ETFS_META_SIZE_PER_SUBBLOCK);
        dData_index += (ETFS_META_SIZE_PER_SUBBLOCK);
        spare_size += (ETFS_META_SIZE_PER_SUBBLOCK);
    }
    // BBI swap
    bbi_backup = parsed_data[DATASIZE]; //(BBI backup for move to DATA area)
    parsed_data[DATASIZE] = parsed_data[XXXXDEF - (3 * ETFS_META_SIZE_PER_SUBBLOCK)];
    parsed_data[XXXXDEF - (3 * ETFS_META_SIZE_PER_SUBBLOCK)] = bbi_backup;
}
