02-spingmvc执行原理

springmvc执行原理

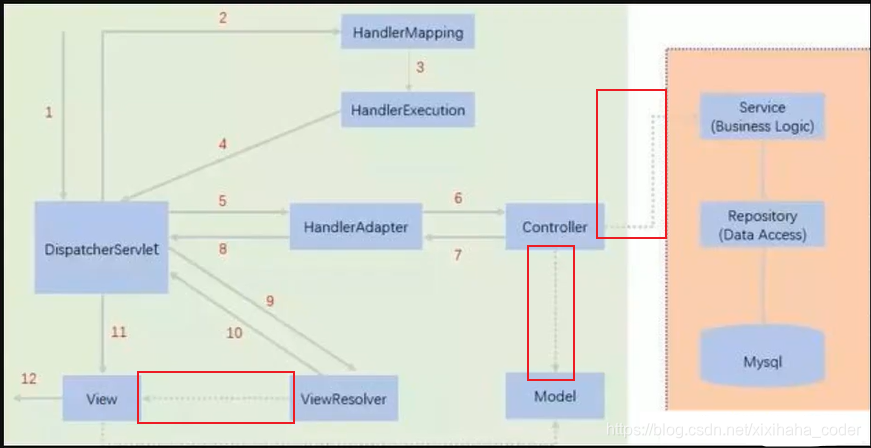

图为SpringMVC的一个较完整的流程图，实线表示SpringMVC框架提供的技术，不需要开发者实现，虚线表示需要开发者实现。

简要分析执行流程

1.DispatcherServlet表示前置控制器，是整个SpringMVC的控制中心。用户发出请求，DispatcherServlet接收请求并拦截请求。

• 我们假设请求的url为 : httpl//localhost:8080/SpringMVC/hello·如上url拆分成三部分:
• http://localhost:8080服务器域名. SpringMVC部署在服务器上的web站点
• hello表示控制器
• 通过分析，如上url表示为:请求位于服务器localhost:8080上的SpringMVC站点的hello控制器。

2.HandlerMapping为处理器映射。DispatcherServlet调用 HandlerMapping.HandlerMapping根据请求url查找Handler.

3.HandlerExecution表示具体的Handler,其主要作用是根据url查找控制器，如上url被查找控制器为: hello。

4.HandlerExecution将解析后的信息传递给DispatcherServlet,如解析控制器映射等。

5.HandlerAdapter表示处理器适配器，其按照特定的规则去执行Handler。

6.Handler让具体的Controller执行。

7.Controller将具体的执行信息返回给HandlerAdapter,如ModelAndView.

8.HandlerAdapter将视图逻辑名或模型传递给DispatcherServlet。

9.DispatcherServlet调用视图解析器(ViewResolver)来解析HandlerAdapter传递的逻辑视图名。

10.视图解析器将解析的逻辑视图名传给DispatcherServlet。

11.DispatcherServlet根据视图解析器解析的视图结果，调用具体的视图。

12.最终视图呈现给用户。
