如何与西门子200 PLC建立连接

 更多关于西门子S7-200PLC内容请查看：西门子200系列PLC学习课程大纲

与西门子200 PLC建立连接很简单，分为以下几步：

1.给S7-200PLC通电

按下图1-1所示连接PLC端口，然后给PLC供电，有直流24V和交流220V两种供电方式，注意：进行连接时一定要断开电源再操作，避免身体受到电击。

图 1-1 PLC供电图

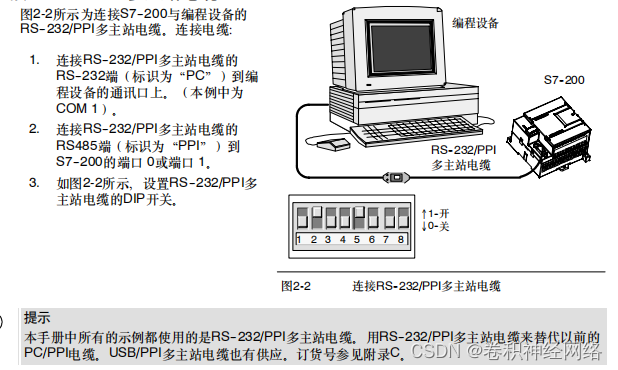

2.连接RS-232/PPI多主站电缆

如图2-1所示，通过PPI电缆将PLC端口1或0连接到电脑的串口或者USB口。

图 2-1 PPI电缆连接

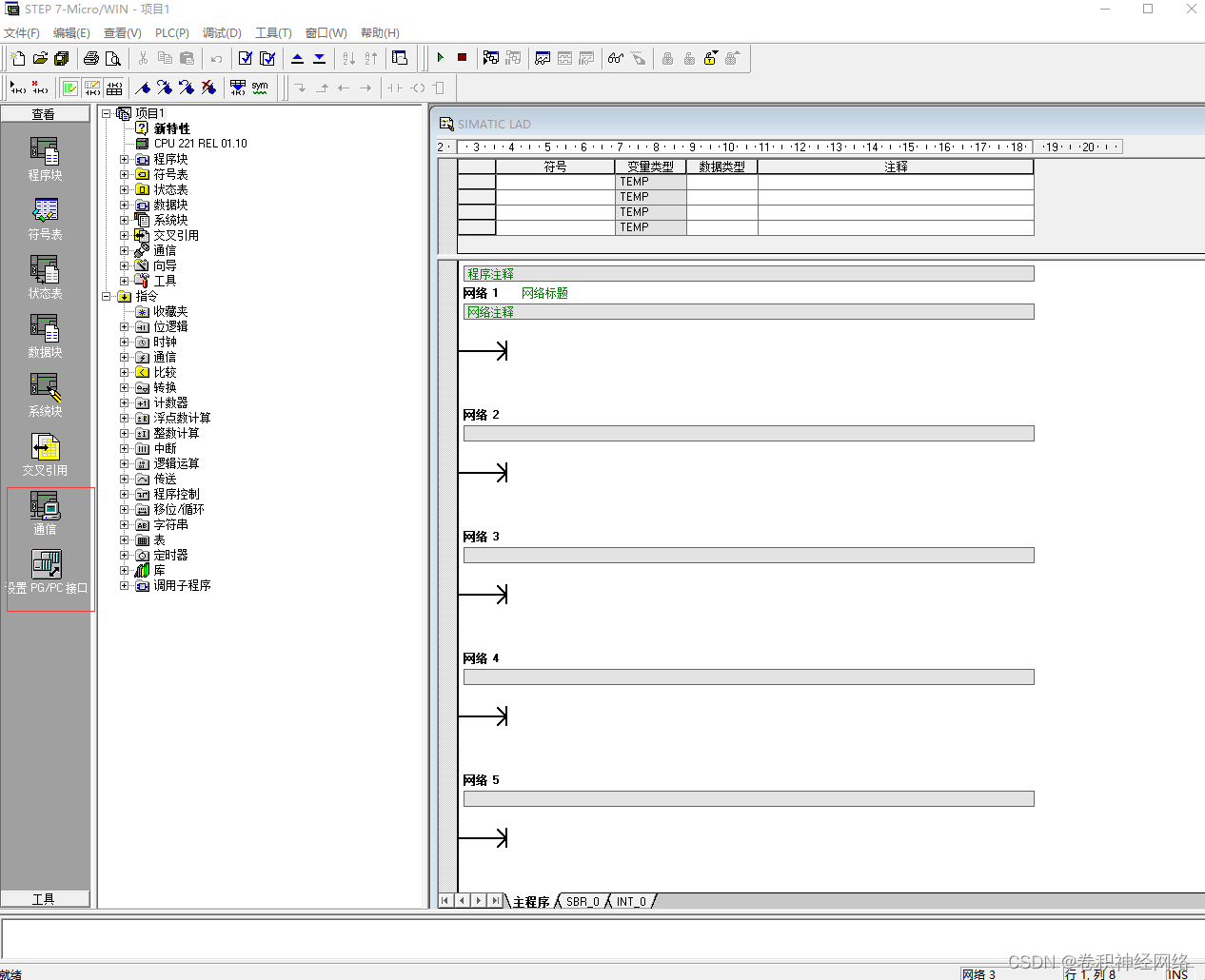

3.打开STEP 7-Micro/WIN软件

如下图3-1所示，打开STEP 7-Micro/WIN软件的界面，可以点击左边红框里的通信图标来设置PLC的通信参数。



图 3-1 STEP 7-Micro/WIN软件的界面

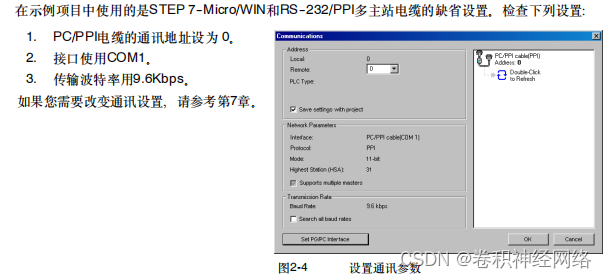

 4.设置STEP 7-Micro/WIN与PLC的通信参数

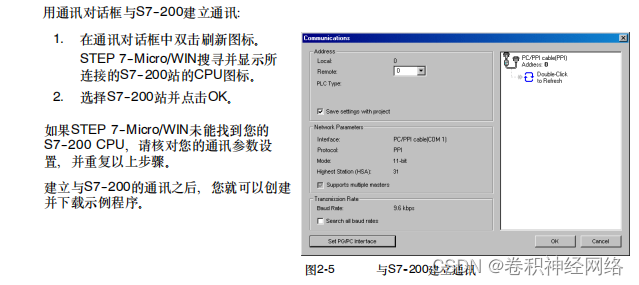

 5.与S7-200建立通信
