         pcl中visualization模块中常用于点云可视化的两个class：

1.class pcl::visualization::Cloudviewer(功能简单)
2.class pcl::visualization::PCLVisualizer（成员函数非常多，内容很丰富，为点云可视化中最重要的class）
点云可视化的情况可分为以下情况：
情况1.简单地显示单一点云

代码如下

 pcl::CloudPoint<pcl::PointXYZ>::Ptr cloud(new pcl::CloudPoint<pcl::PointXYZ>);
 pcl::visualization::CloudViewer viewer("simple cloud viewer.");
 viewer.showCloud(cloud);
 while(!viewer.wasStopped())
 {
 }

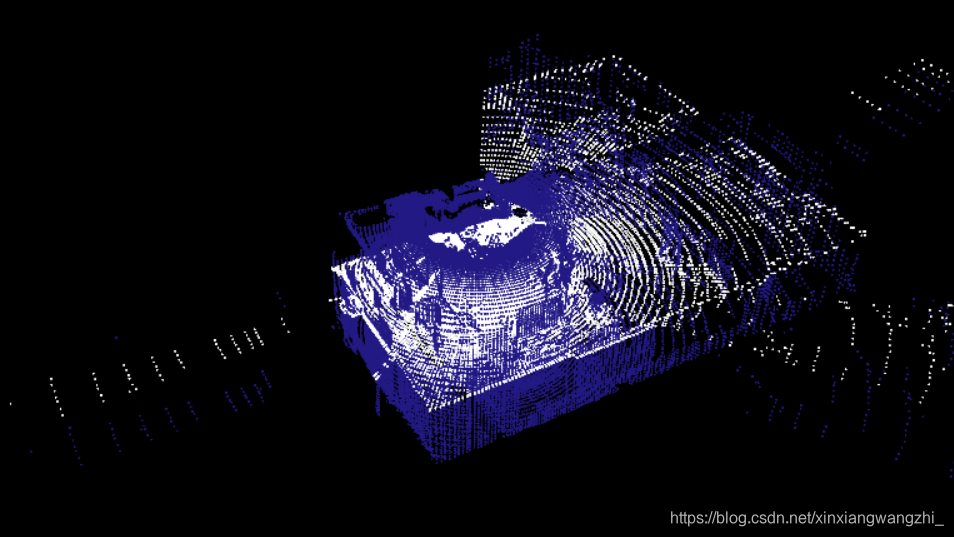

效果图
在这里插入图片描述
情况2.一个视口显示多个点云
代码如下：（我这里是利用parametric model 进行投影，具体参见pcl官网filters模块）

 boost::shared_ptr< pcl::visualization::PCLVisualizer > viewer(new pcl::visualization::PCLVisualizer("project points using  aparameyric model"));
 viewer->setBackgroundColor(0, 0, 0); //创建窗口
 int v1;
 viewer->createViewPort(0.0, 0.0, 1.0, 1.0, v1);
 //设置点云颜色
 pcl::visualization::PointCloudColorHandlerCustom<pcl::PointXYZ> source_color(cloud, 34, 25, 133); //投影前可以随便设一个颜色
 pcl::visualization::PointCloudColorHandlerCustom<pcl::PointXYZ> target_color(cloud_projected, 255, 255, 255);  //投影后的设置为白色
 viewer->addPointCloud<pcl::PointXYZ>(cloud, source_color, "source", v1);
 viewer->addPointCloud<pcl::PointXYZ>(cloud_projected, target_color, "projected", v1);
 viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 2, "source");
 viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 2, "projected");
 viewer->spin();

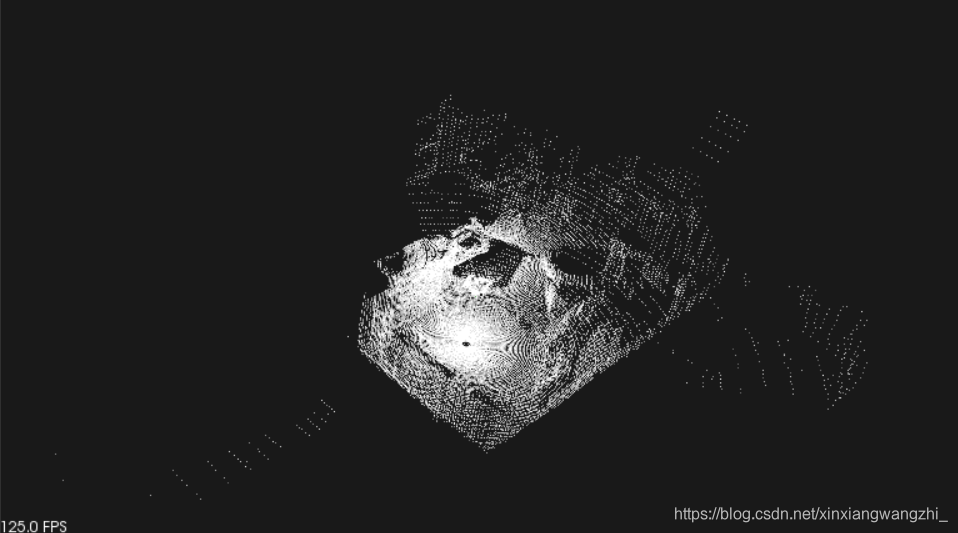

效果图

在这里插入图片描述
情况3：多视口显示

//5双视窗口
 boost::shared_ptr<pcl::visualization::PCLVisualizer> viewer(new pcl::visualization::PCLVisualizer("filter Viewer"));
 viewer->initCameraParameters();
 int v1(0), v2(0);//视口编号在这里设置两个视口
 //5.1原始点云窗口
 viewer->createViewPort(0.0, 0.0, 0.5, 1.0, v1);
 viewer->setBackgroundColor(0, 0, 0, v1);
 viewer->addText("original", 10, 10, "v1 text", v1);
 viewer->addPointCloud<pcl::PointXYZ>(cloud, "sample cloud1", v1);
 viewer->addCoordinateSystem(1.0);
 viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 2, "sample cloud1");
 //5.2滤波窗口
 viewer->createViewPort(0.5, 0.0, 1.0, 1.0, v2);
 viewer->setBackgroundColor(0, 0, 0, v2);
 viewer->addText("after filtered", 10, 10, "v2 text", v2);
 viewer->addPointCloud<pcl::PointXYZ>(cloud_filter, "sample cloud2", v2);
 viewer->addCoordinateSystem(1.0);
 viewer->setPointCloudRenderingProperties(pcl::visualization::PCL_VISUALIZER_POINT_SIZE, 2, "sample cloud2");
 while (!viewer->wasStopped())
 {
  viewer->spinOnce(100);  //刷新
  boost::this_thread::sleep(boost::posix_time::microseconds(100000));
 }

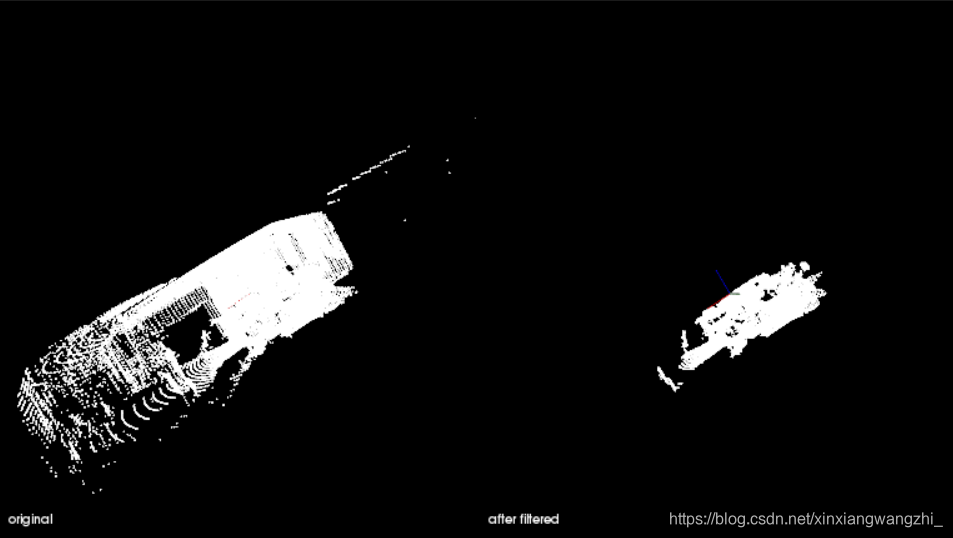

效果图
在这里插入图片描述
这里有更详细的介绍https://segmentfault.com/a/1190000006685118
