vivado hls ----接口综合

一. 基本介绍

接口综合的结果有两种类型的接口：Block-level interface protocol和Port-level interface protocol。

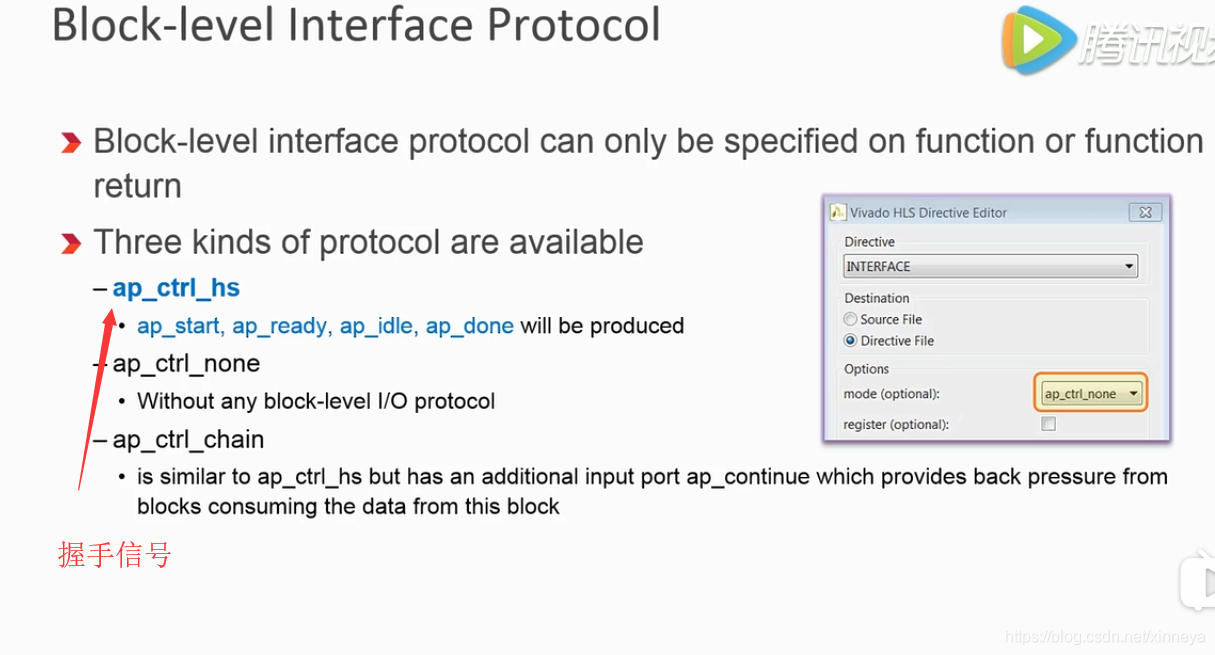

1. Block-level interface protocol

Block-level interface protocol这部分接口信号控制整个模块，它是独立于模块的输入输出信号的；它一定是作用于函数或者函数的返回值。

其中有三种类型的protocol：ap_ctrl_hs、ap_ctrl_none、ap_ctrl_chain，其中ap_ctrl_hs这种protocol会生成相应的握手信号（ap_start、ap_idle、ap_ready、ap_done），而ap_ctrl_none则不会。

从这个仿真的结果，其实我们就能看的比较清楚。在这个结果中，ap_start一旦为高，表明了当前我们可以处理新的数据。或者说更确切的讲，这个模块处于忙碌状态，处理数据的状态，那么相应的ap_idle就是低。表明模块处于非空闲的状态。ap_ready如果为高，表明这个模块可以接收新的数据。ap_done为高表明模块已经处理完一个结果，这个操作已经完毕。

2. Port-level interface protocol

• ap_none作用于形参，ap_none模式针对的是scalar inputs，ap_stable模式针对的是复位模式下配置输入发生改变的情况；
• ap_ovld是针对 in_out 这种双向参数，ap_vld是输入输出有效标记信号；
• ap_hs包括ap_vld和ap_ack，ap_vld表明当前输入或者输出是一个有效信号，ap_ack给出一个应答信号；
• 输入可以是scaler、pointer或者reference；


视频中有一个小demo。

二. 对数组的处理

• 这里的数组是作为顶层函数的形参（不包括底层函数的形参），默认情况下数组会映射成相应RAM的端口（控制信号如读写使能、读写地址，数据端口等），也可以在HLS中设定选用单端口还是双端口的RAM（如果不做选择，HLS会自动分析选择哪个更好）；
• 使用directives，可以指定使用单端口还是双端口、是否使用FIFO接口、是否将大数组分解；

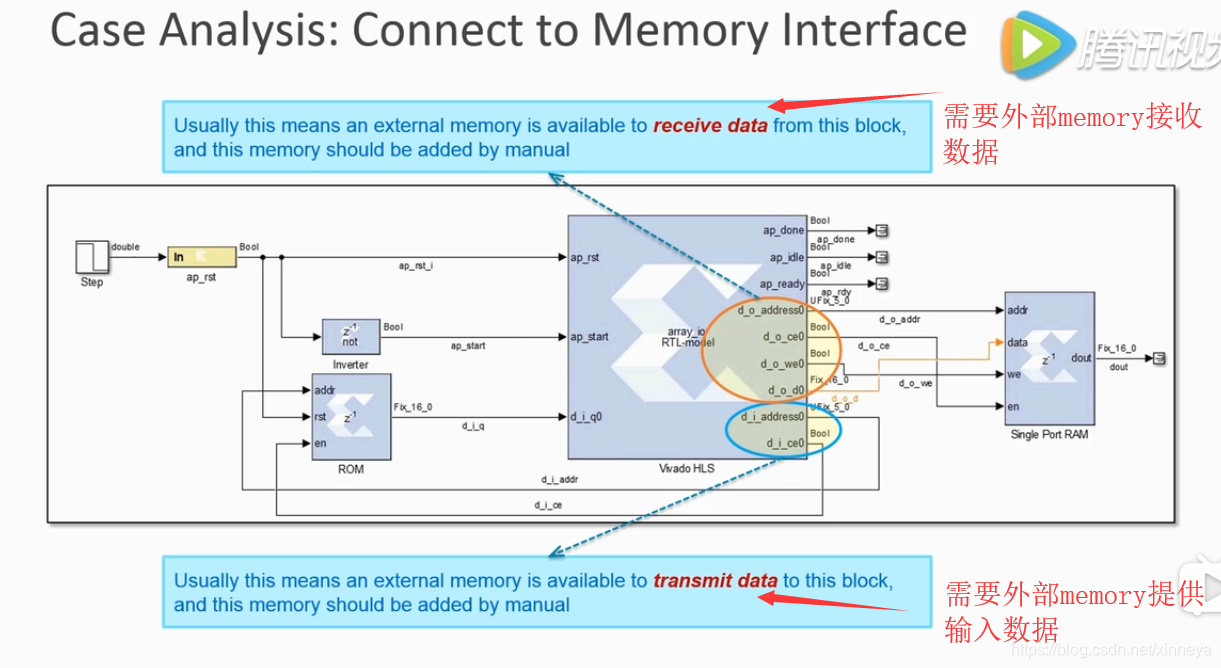

• 可以看出来，数组被综合成的RTL端口有address（地址信号）、ce（片选信号）、we（写使能）、d0（数据），无论数组是输入、输出还是in_out类型，默认情况下Protocol都是ap_memory；

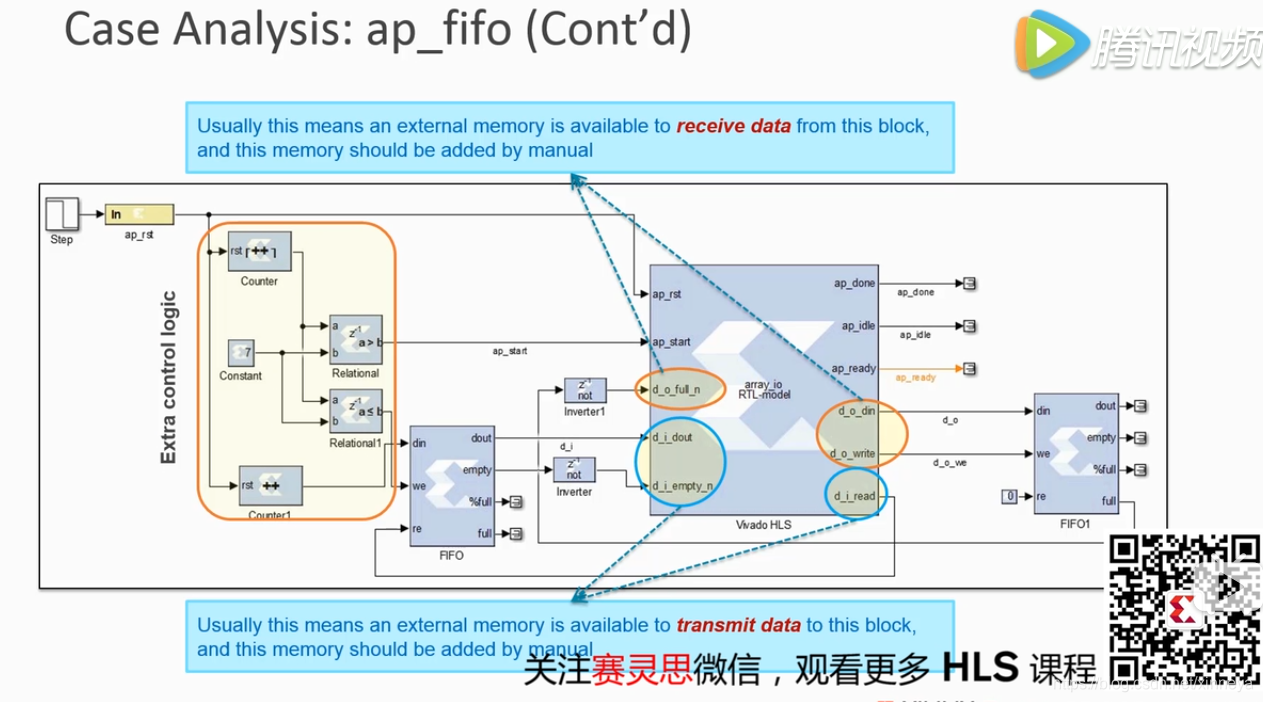

• ap_fifo也是一种比较好的数组接口，前提是数据是先进先出的流数据，将数组综合成fifo端口，对应空满标识信号、读写使能信号、数据等；


三. 其他案例演示

1. Adding Registers to IO Ports

• 默认情况下，Vivado HLS没有寄存器端口，给输入输出端口添加额外的寄存器是解决时序收敛的一种有效方案；

2. more on config_rtl
