Cadence16.5中怎样自定义快捷键 超详细图文教程

本文档介绍了如何将Protel习惯的快捷键转换到Cadence 16.5的Allergo中,通过编辑SPB_Data文件夹下的env文件自定义快捷键,以提高绘图效率。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

原文:http://blog.sina.com.cn/s/blog_7d3ef63f0101hwqd.html

    以前经常使用Protel ,对软件的快捷键使用已经习惯了,现在在学习cadence16.5,快捷键使用非常不方便,现总结了一套使用allergo画PCB的快捷键,供大家分享学习,如有错误,还请多多指教哈。

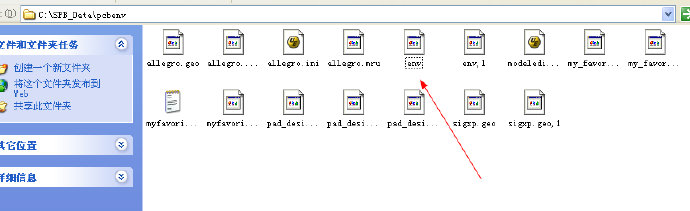

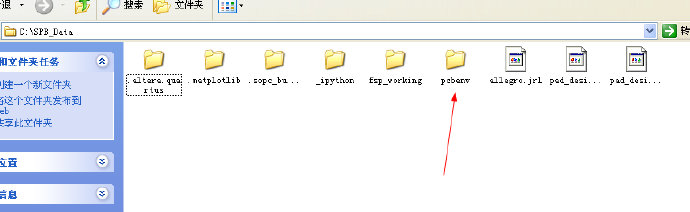

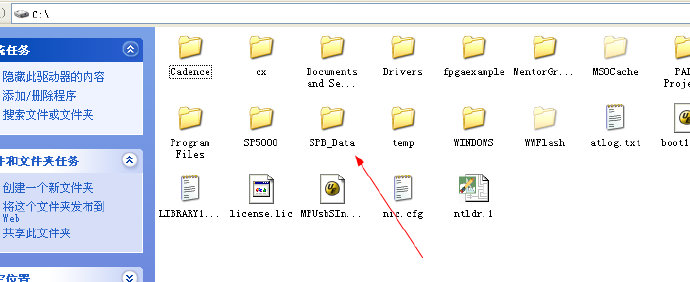

    在cadence安装成功之后,在C盘下有一个文件夹SPB_Data,打开它。如下图所示

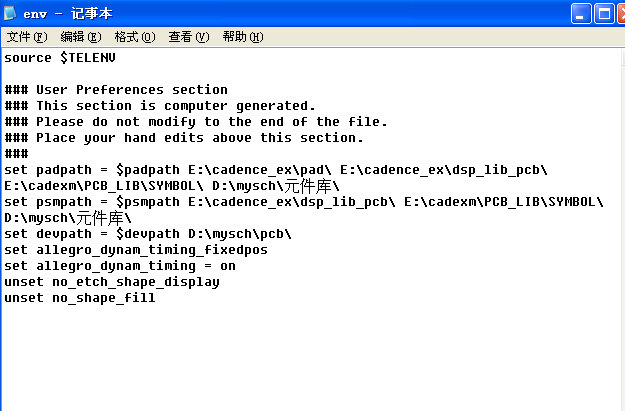

用记事本打开这个env文件,如下图所示。

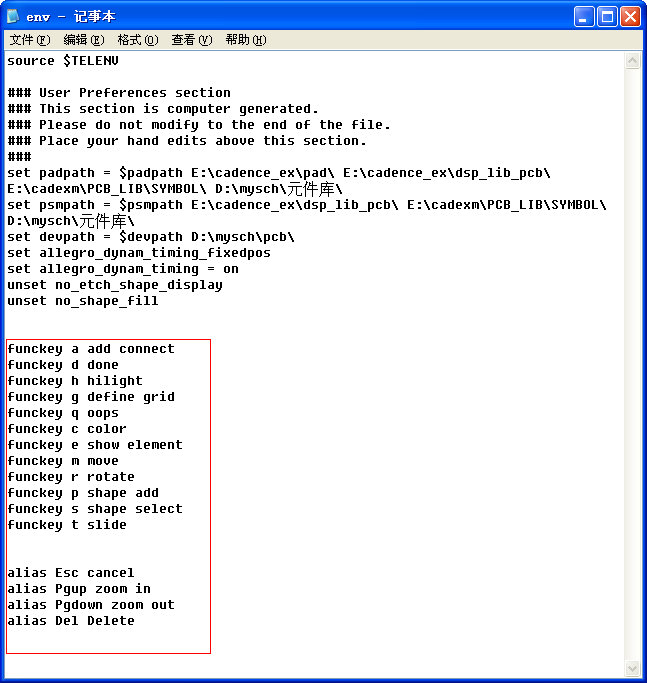

在文档中添加如下代码,如下图所示:

保存,完成,重新打开allergo软件,快捷键就可以使用了

***************************************************************************************

PS:快捷键定义如下:

funckey a add connect /按a键,添加联系,画图*/

funckey d done    /按d键,完成当前命令*/

funckey h highlight    /按h键,显示高亮*/

funckey g define grid     /按g键,打开栅格设置*/

funckey q oops        /按q键,取消当前动作*/

funckey c color        /按c键,打开颜色设置*/

funckey e show element     /按e键,显示属性命令*/

funckey m move    /按m键,移动命令*/

funckey r rotate    /按r键,旋转命令*/

funckey p shape add    /按p键,增加敷铜命令*/

funckey s shape select        /按s键,选择铜皮命令*/

funckey t slide        /按t键,修改走线命令*/

alias Esc cancel        /按Esc键,取消当前动作*/

alias Pgup zoom in    /缩小视图命令*/

alias Pgdown zoom out     /放大视图命令*/

alias Del Delete        /删除命令*/

********************************************************************************************

以上命令已经通过实验验证可以使用了,如果还需要定义其他命令,可以使用funckey 和alias这两个命令自行设置。

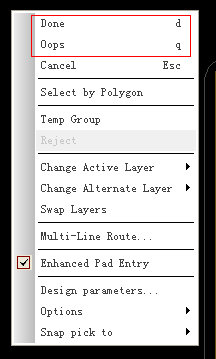

设置完成后打开allergo软件,就可以看见自己设置的快捷键了。

************************************************************************

欢迎进入博客首页分享更多candence画图经验、技巧。点击进入

如果你有其他更好的经验,也可以分享哦,欢迎留言…….

************************************************************************
