cadence16.6导入嘉立创eda原理图和封装的大致步骤

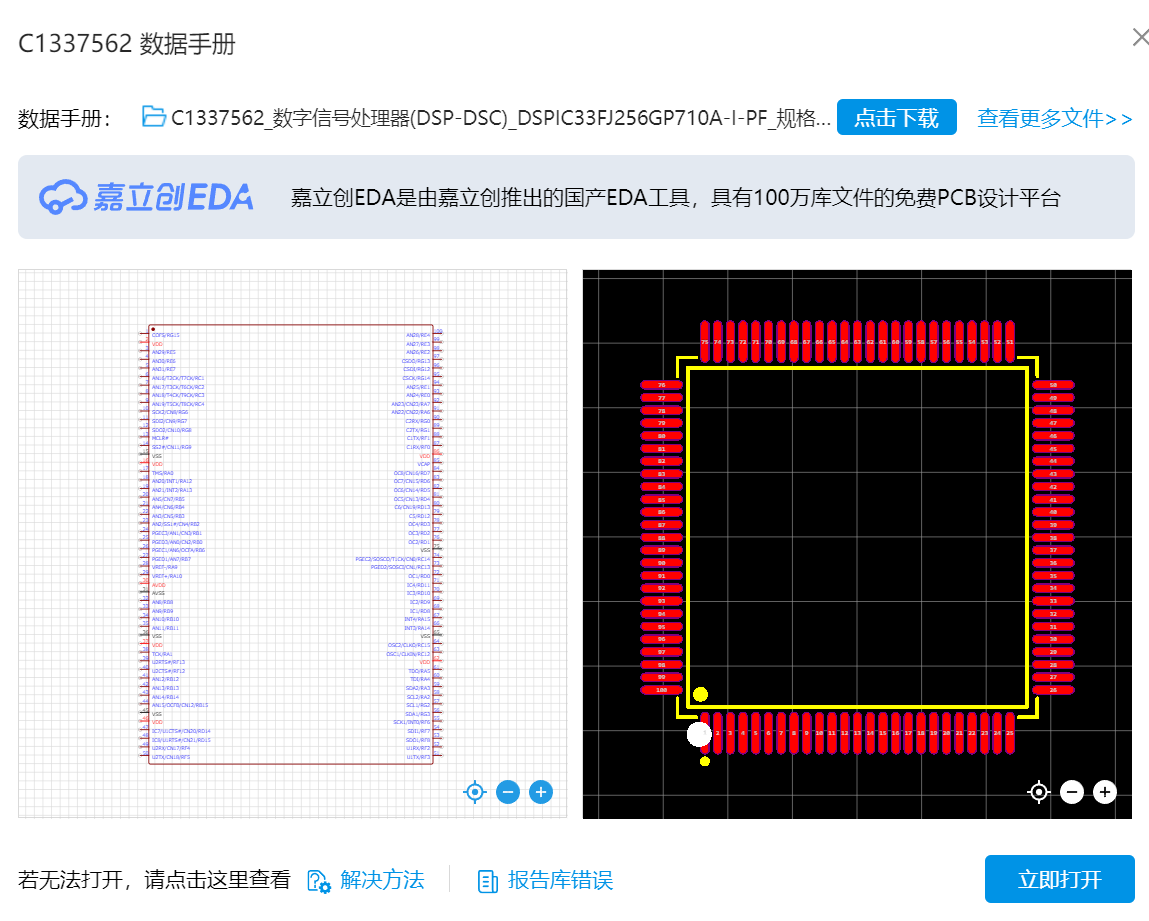

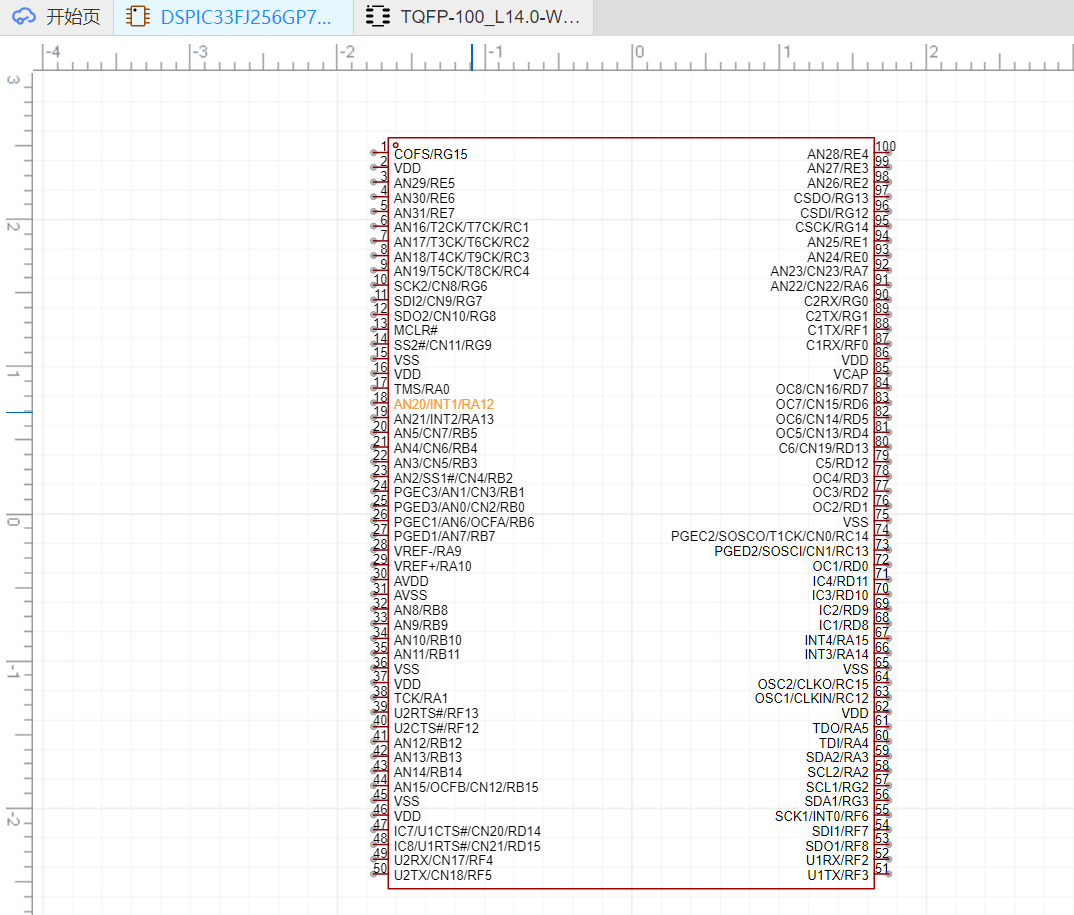

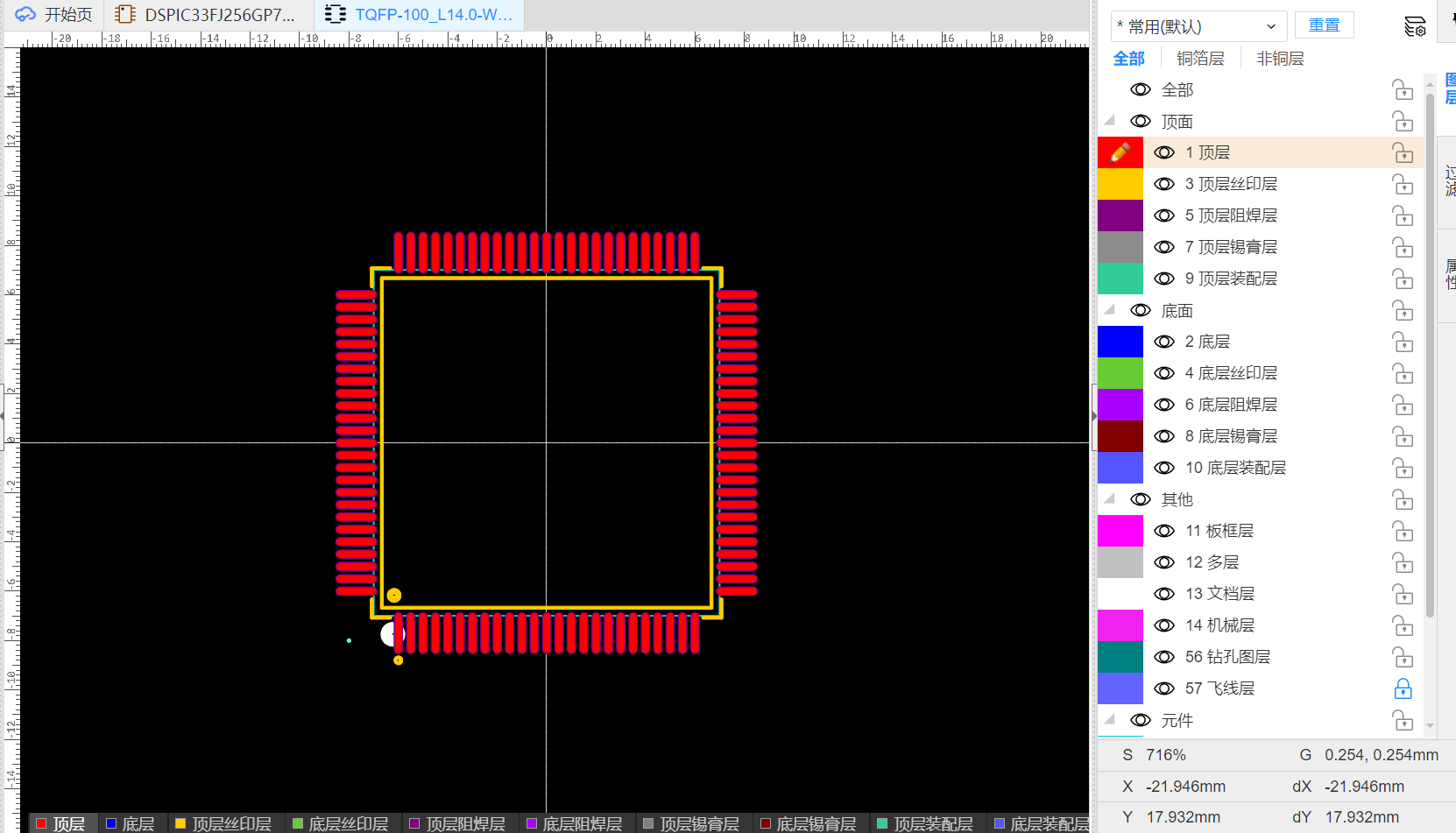

1、打开嘉立创网页版的原理图库符号和封装库符号。

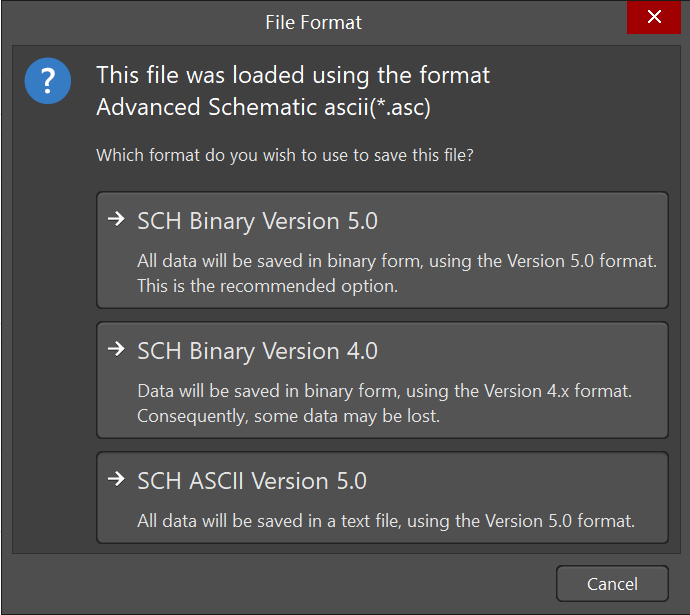

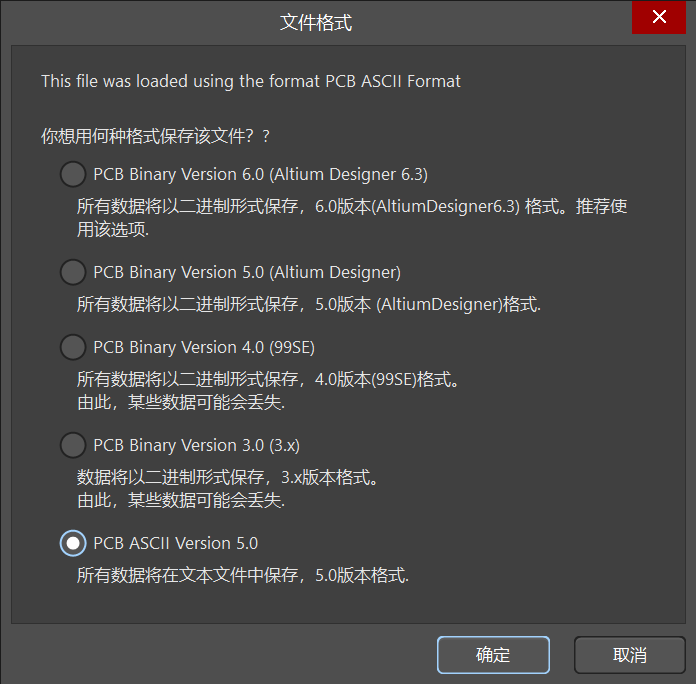

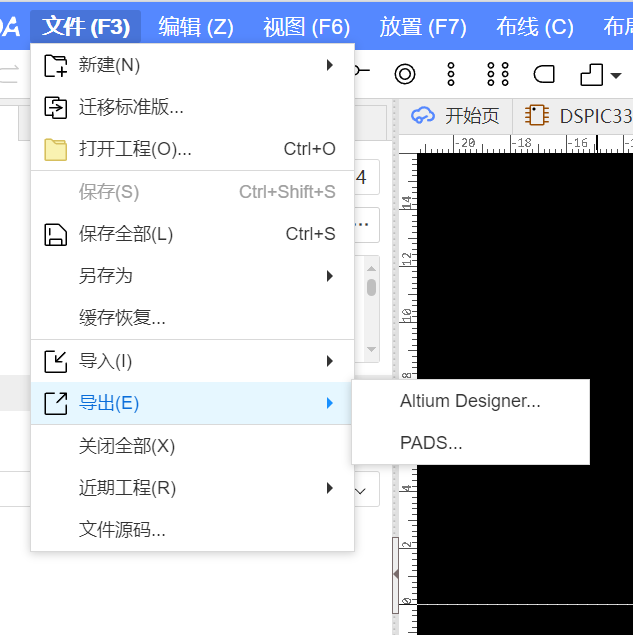

2、从中导出altium的原理图放入一个文件夹下，保存为asic码格式。

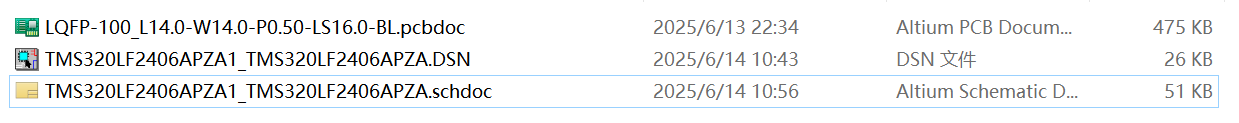

得到这三个文件，其中dsn文件使用17.4打开。

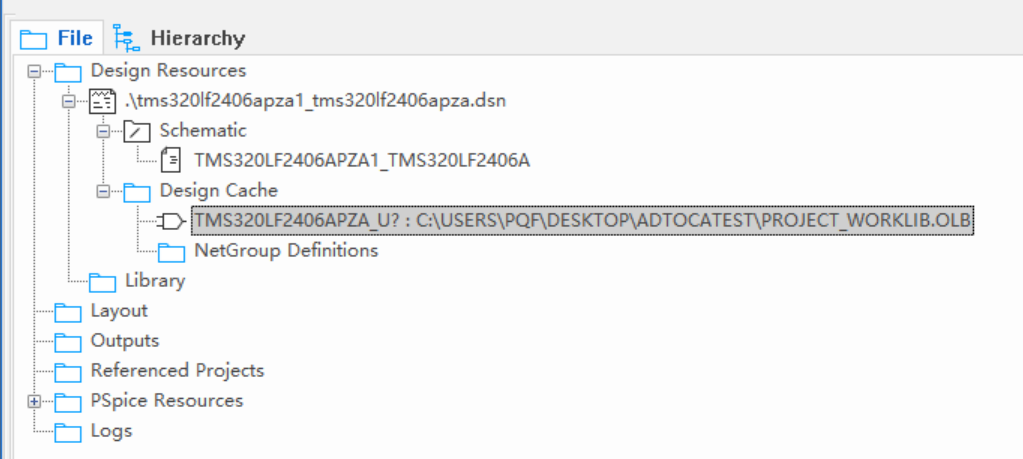

3、使用cadence17.4打开原理图，在原理图cache里面找到olb文件copy到自己的olb里面。

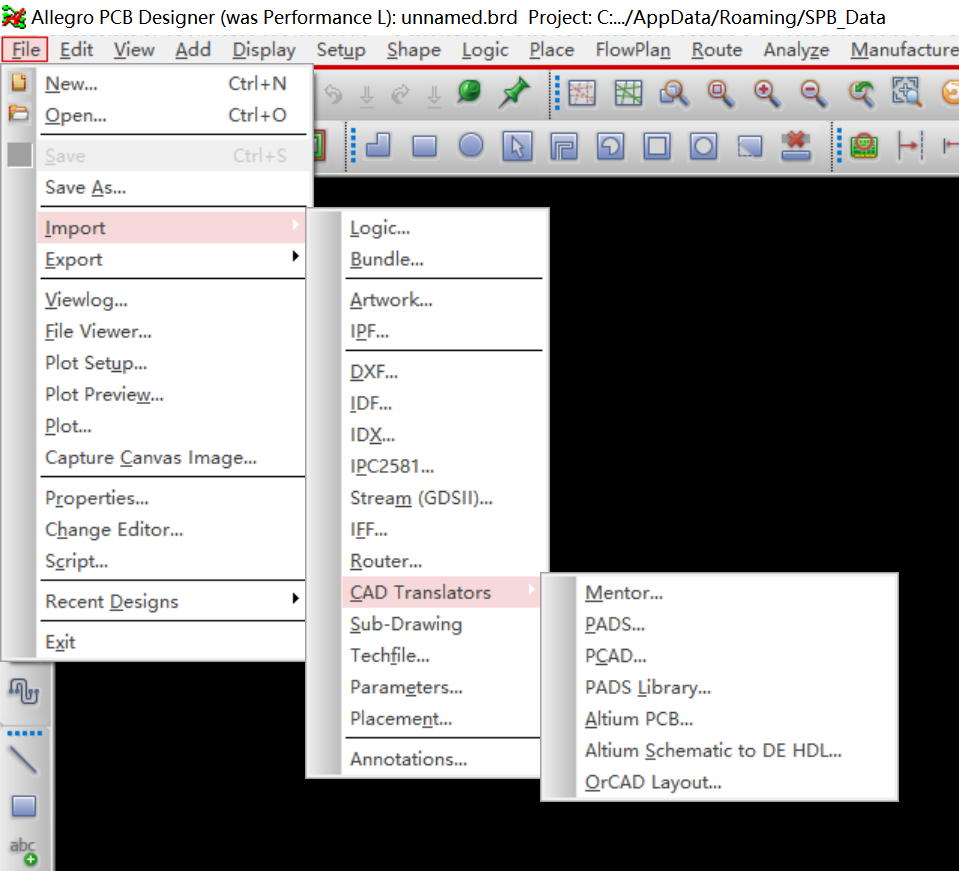

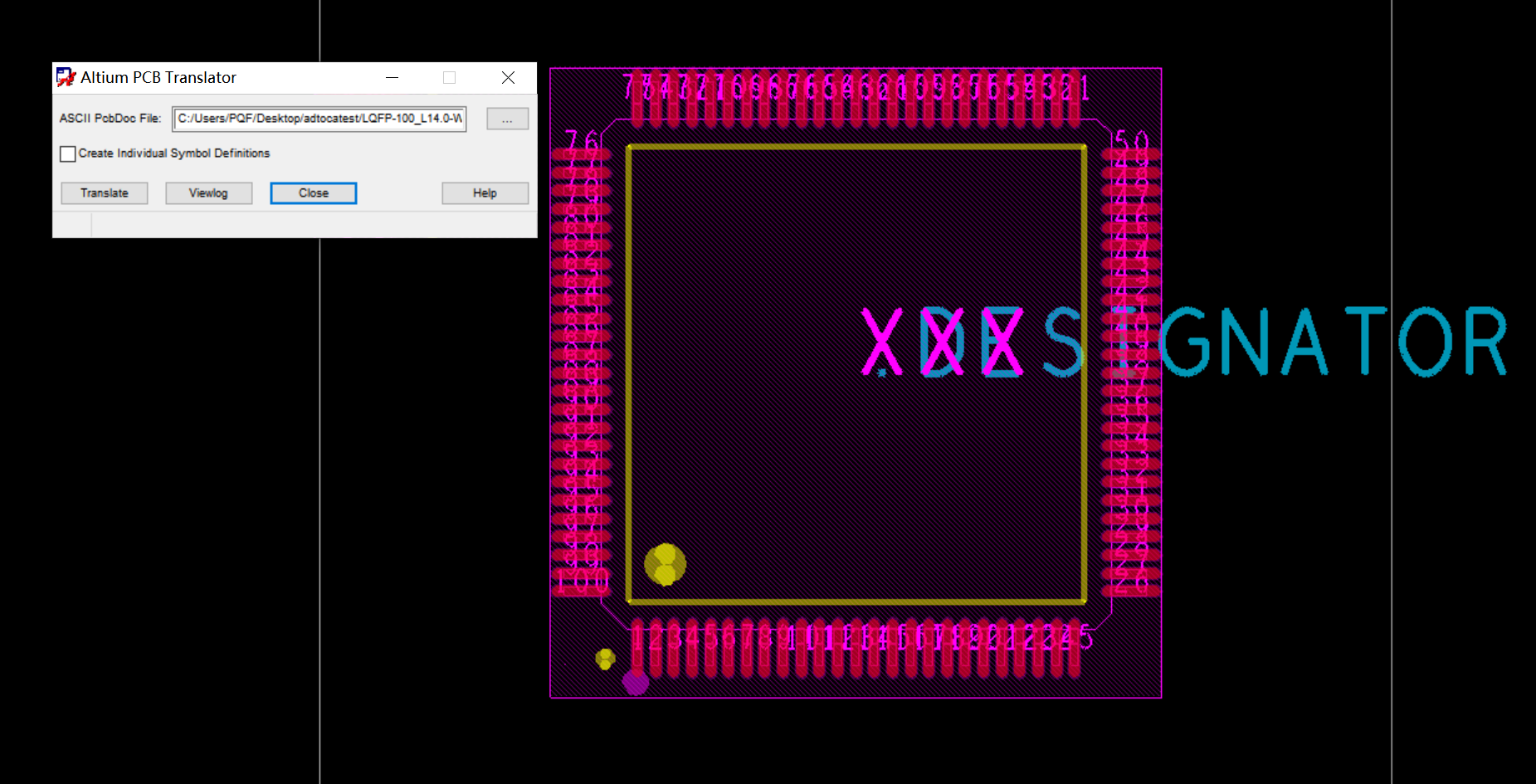

4、allegro16.6不需要17.4的桥接也可以完成translator在export里面。

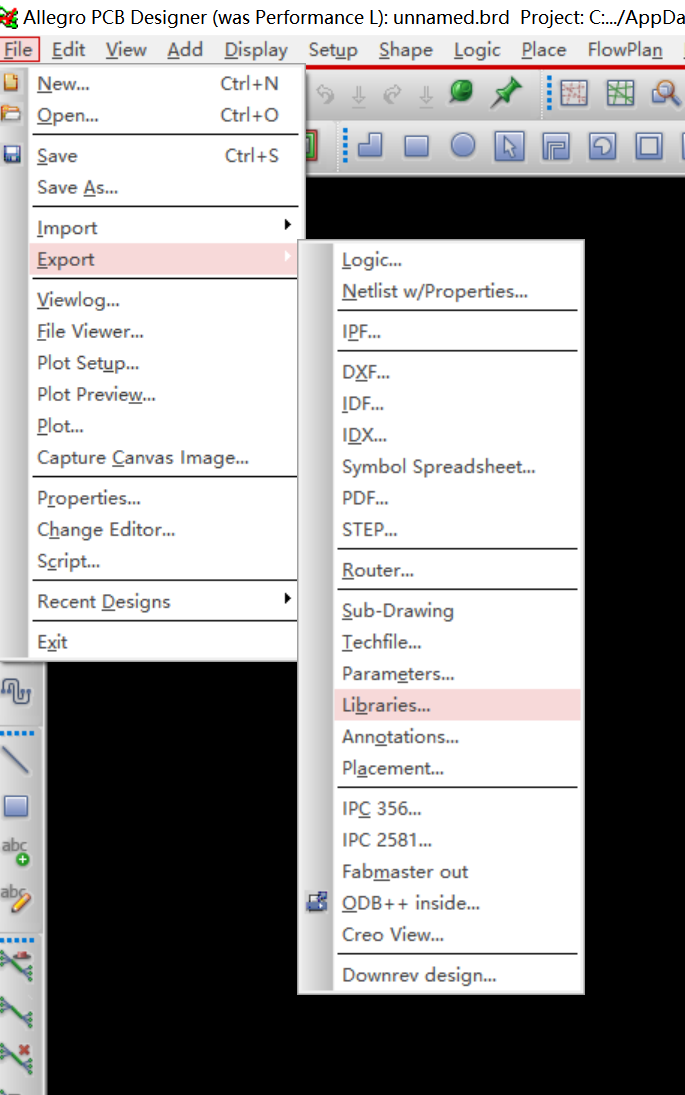

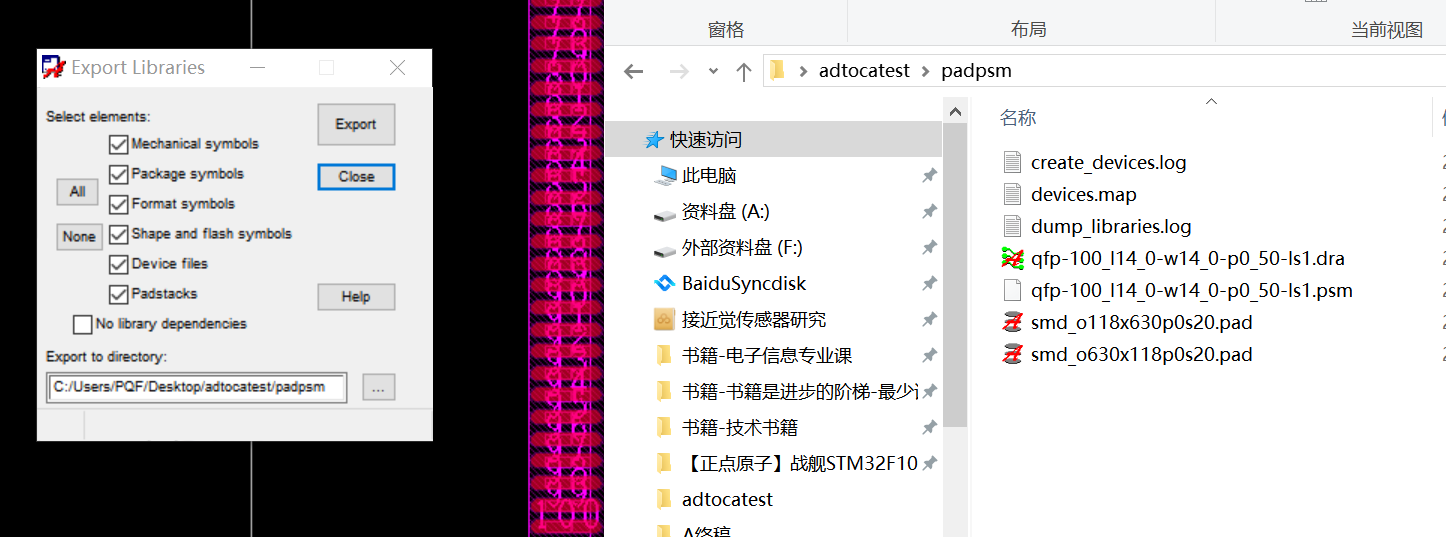

5、PCB完成转换后，可以在allegro export出library。
