DZ124 - 基于51单片机的无线病床呼叫系统

原创 已于 2025-11-08 10:04:39 修改 · 225 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#51单片机 #嵌入式硬件 #单片机

于 2025-09-07 18:29:28 首次发布

文章目录

设计介绍

本设计是基于单片机实现的医用无线多路病床呼叫系统，分为无线发射模块、无线接收模块、单片机控制模块、显示模块、呼叫报警部分和复位应答部分。本系统通过无线电实现信号的传递，单片机作为控制部件协调处理整个系统的工作，实现无线信号的远距离传输，减少了材料的耗费，安装简单，使医患沟通更加灵活。

系统由STC89C51单片机+315M无线通信模块+SC2262/SC2272编码与解码模块+LCD1602液晶显示屏+按键+蜂鸣器+电源构成。

在这里插入图片描述

具体功能

1、当病人按下遥控板上按键时，主控板的显示屏可显示患者的床位号。

2、可多人同时使用，同时显示。

3、医护人员按下“响应”键取消当前呼叫。

4、呼叫范围为100m左右。

系统构成

本设计由以下模块构成：

  • 51单片机最小系统
  • 电源模块
  • 信号放大电路
  • 无线发射模块
  • 无线接收模块
  • 声音报警模块
  • 液晶显示模块
  • 按键应答模块

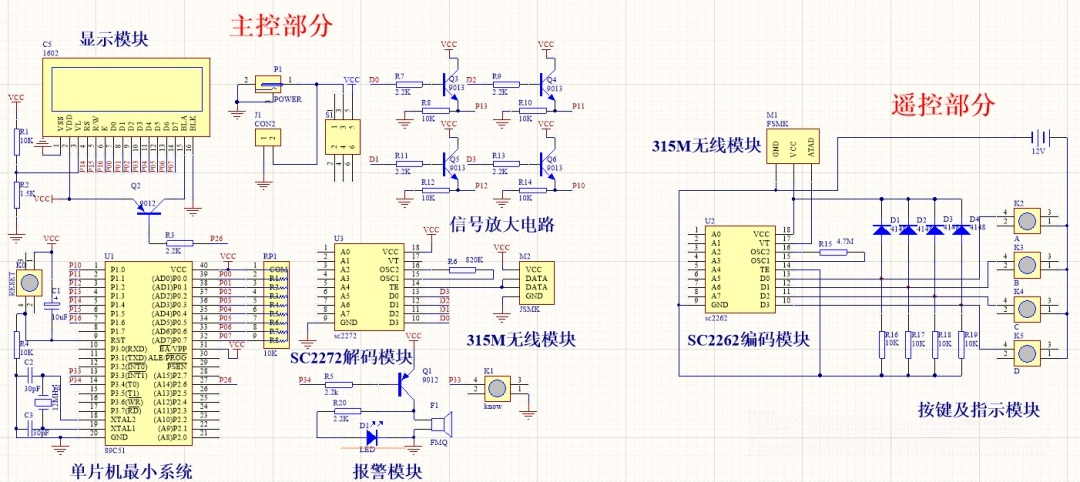

原理图

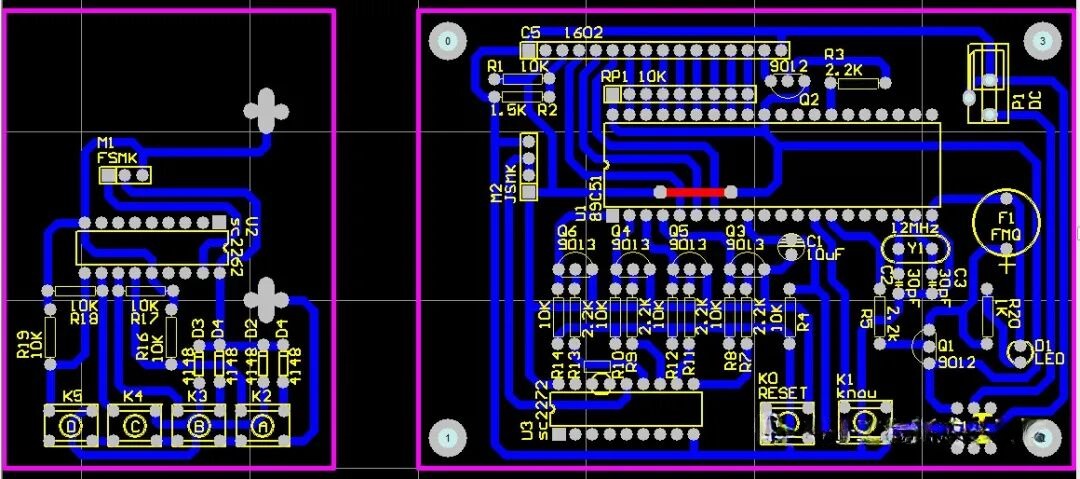

在这里插入图片描述
在这里插入图片描述

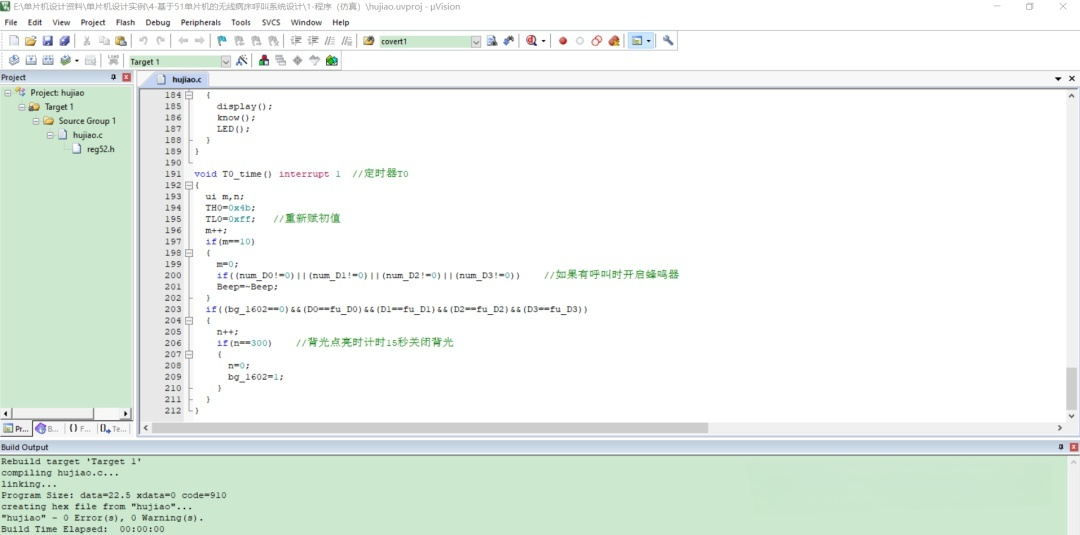

代码

在这里插入图片描述

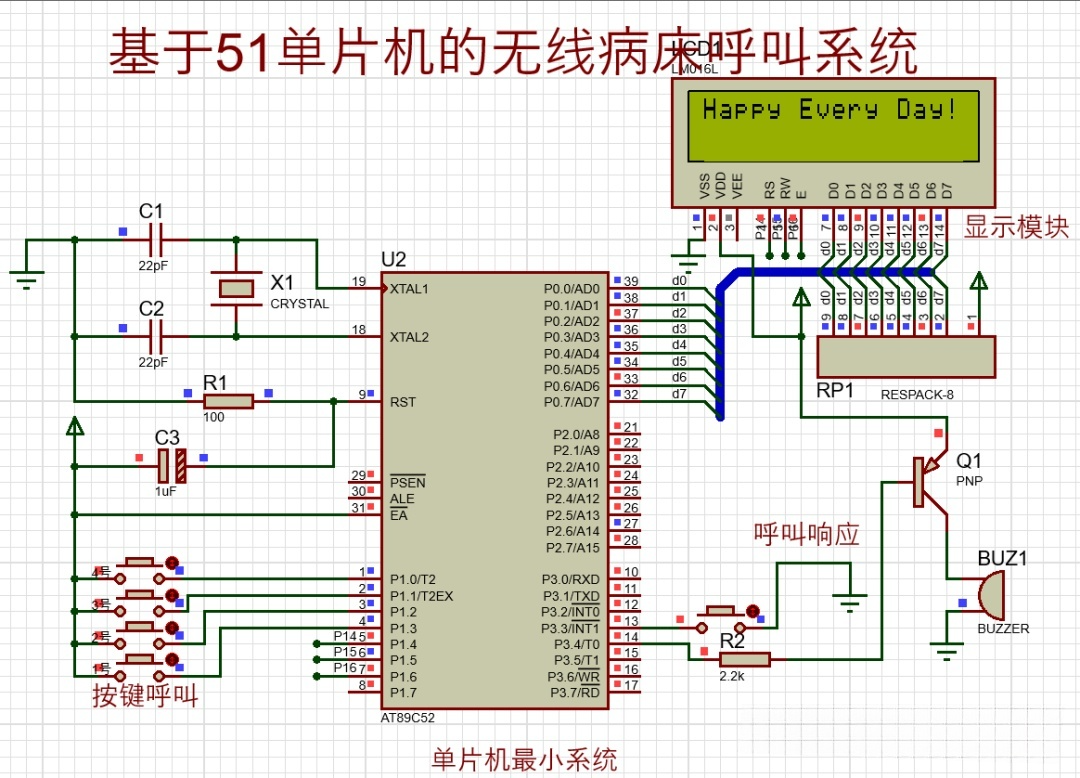

仿真模拟演示

由于proteus无法模拟无线通信，所以与实物有实际差异。
在这里插入图片描述

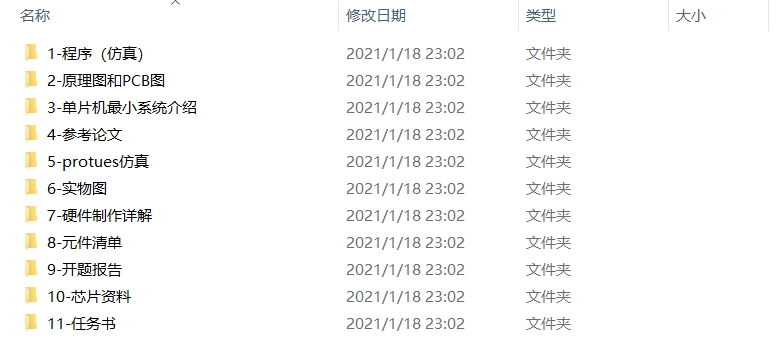

设计资料

在这里插入图片描述

资料获取

有偿，有需要可以添加下面好友，备注 DZ124。
在这里插入图片描述

xing_2020
