基于51单片机的双机串口通信系统设计(四)

1、简介
该设计以AT89C51单片机为核心，用C语言程序来控制AT89C51，使之能实现两个单片机之间的通信。通信方式为单工通信，一个为主单片机，作为发送方，另一个为从单片机，作为接收方。

2、主要功能
a.通过按键传输信息，LED灯显示通信效果。

b.单片机发送端通过逻辑开关向接收端发送一个数据，接收端接收到数据后，通过LED灯显示。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include "reg51.h"
#include <intrins.H>

typedef unsigned char uchar;
typedef unsigned int  uint;

bit busy;
bit Flag;
uchar GetC;

unsigned char buff[50];
unsigned char i = 0;

void InitUART(void);

void main()
{
	InitUART();
    while(1)
	{
		  if(Flag)
		  {
			 switch(buff[0])
			 {
			 	case '1':P0 = 0X7F;Flag=0;break;
				case '2':P0 = 0XBF;Flag=0;break;
				case '3':P0 = 0XDF;Flag=0;break;
				case '4':P0 = 0XEF;Flag=0;break;
				default:break;
			 }
		  }
	}
}
/*----------------------------
    UART1初始化
-----------------------------*/
void InitUART(void)
{
    SCON = 0x50;                //8位可变波特率
    TMOD = 0x20;                //定时器1为模式2(8位自动重载)
    TL1 = 0xFD;   				//设置波特率重装值
    TH1 = 0xFD;
    TR1 = 1;                    //定时器1开始工作
    ES = 1;                     //使能串口中断
    EA = 1;
}

5、proteus8.6仿真

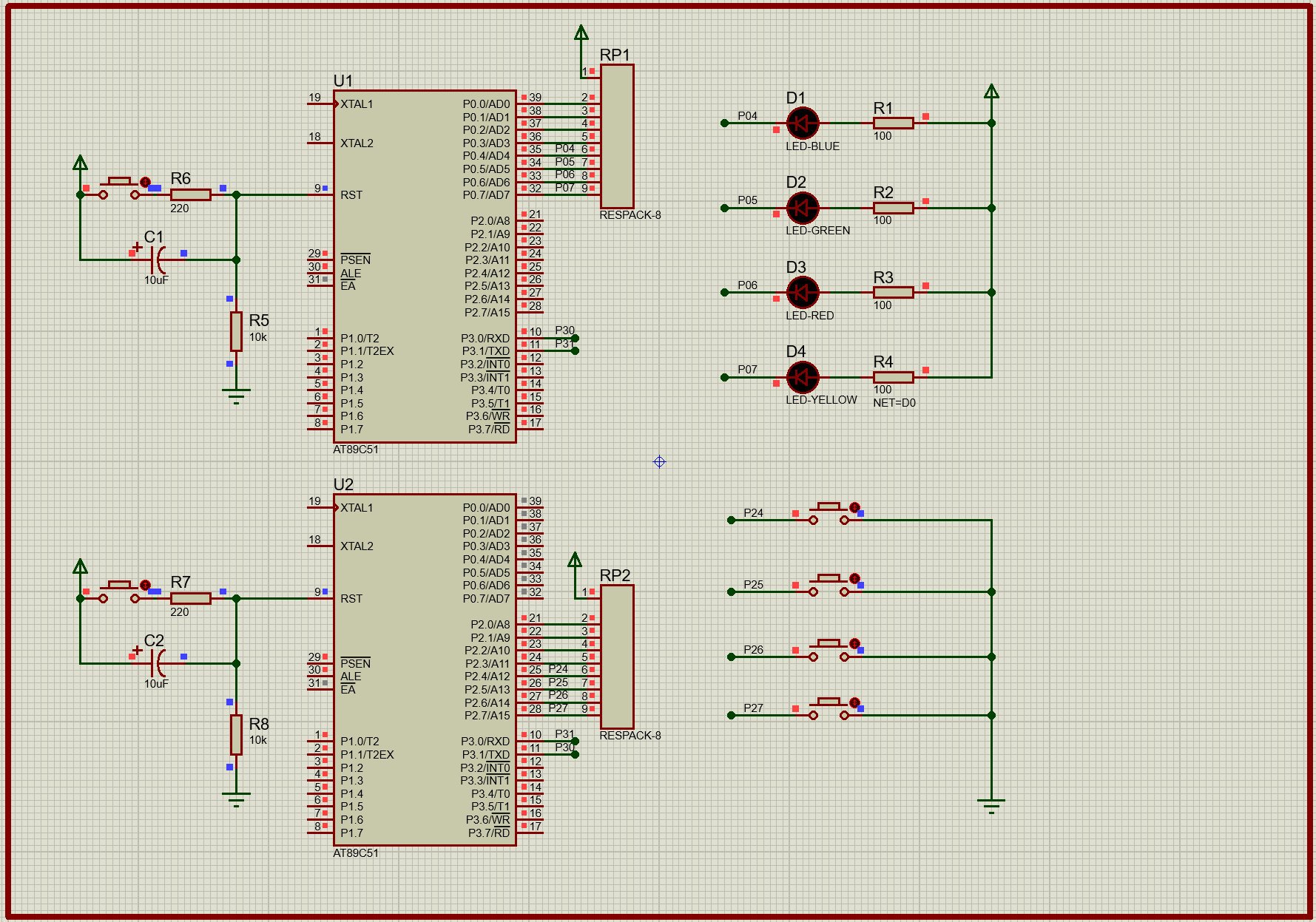

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

6、设计资料清单

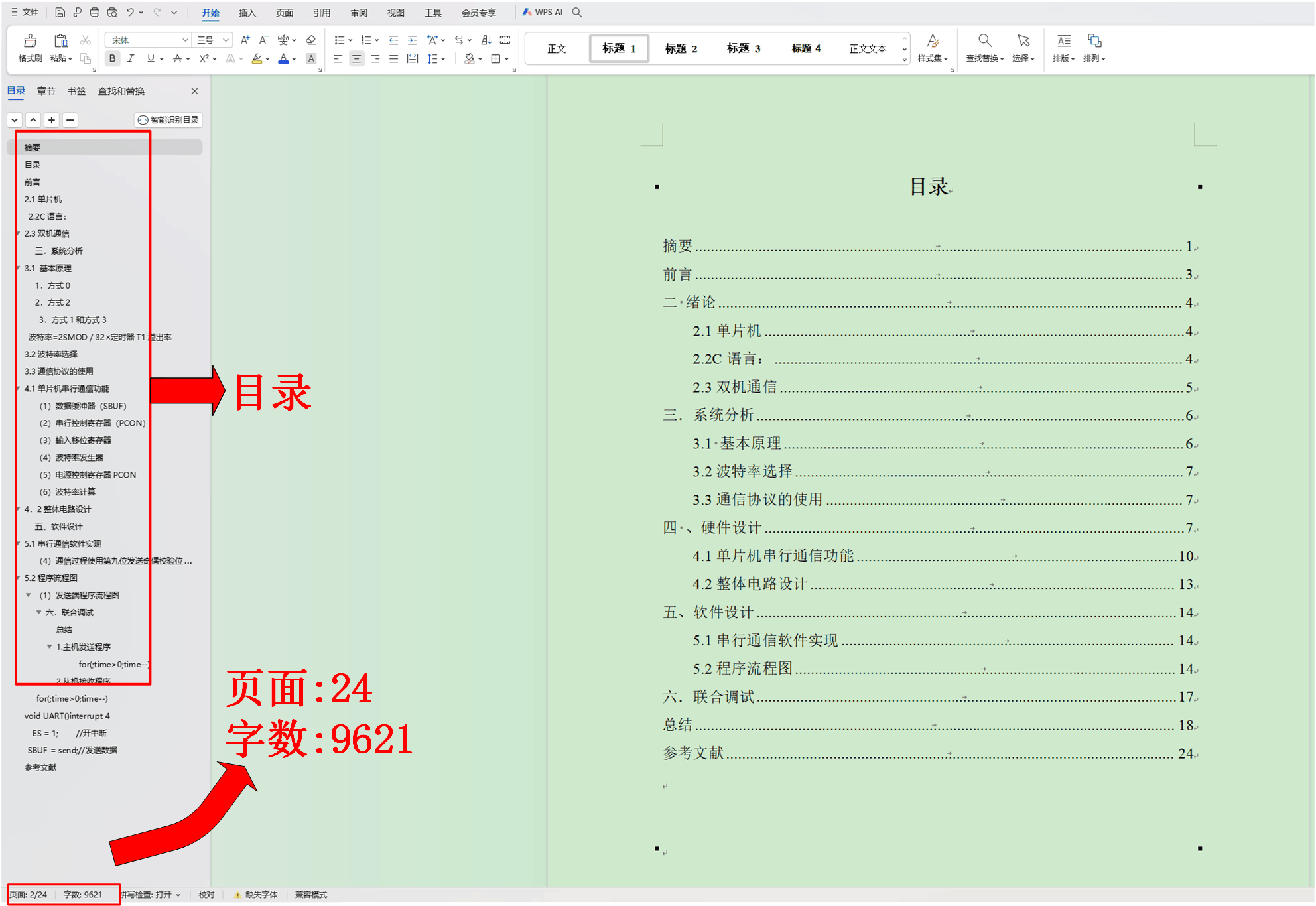

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。

7、资料获取方式
有偿，下载链接：RR04基于51单片机的双机串口通信系统设计(四)
