基于51单片机的双机串口通信系统设计(三)

1、简介
该设计以AT89C51单片机为核心，用C语言程序来控制AT89C51，使之能实现两个单片机之间的通信。通信方式为单工通信，一个为主单片机，作为发送方，另一个为从单片机，作为接收方。

2、主要功能
a.通过按键传输信息，LED灯显示通信效果。

b.单片机发送端通过逻辑开关向接收端发送一个数据，接收端接收到数据后，通过LED灯显示。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int

sbit p=PSW^0;
void delay(uint i){
	uchar t;
	while(i--){
		for(t=0;t<120;t++);
	}
}
void main(){
	SCON=0xc0;
	PCON=0x00;
	TMOD=0x20;
	TH1=0xfd;
	TL1=0xfd;
	TR1=1;
	P1=0xff;
	while(1){
		ACC=P1;
		TB8=p;
		SBUF=P1;
		while(!TI);
			TI=0;
		delay(200);
	}
}

5、proteus8.6仿真

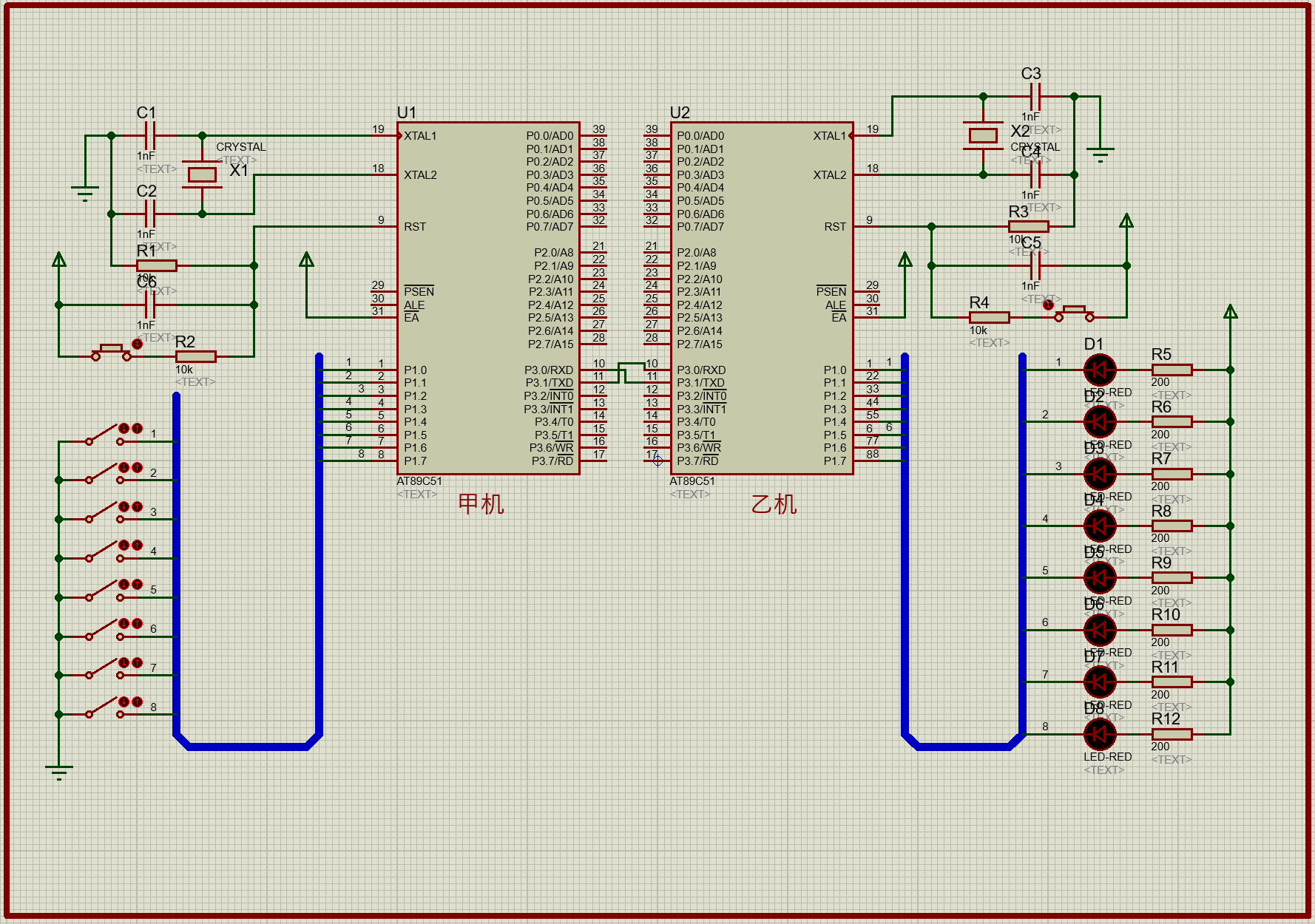

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

6、设计资料清单

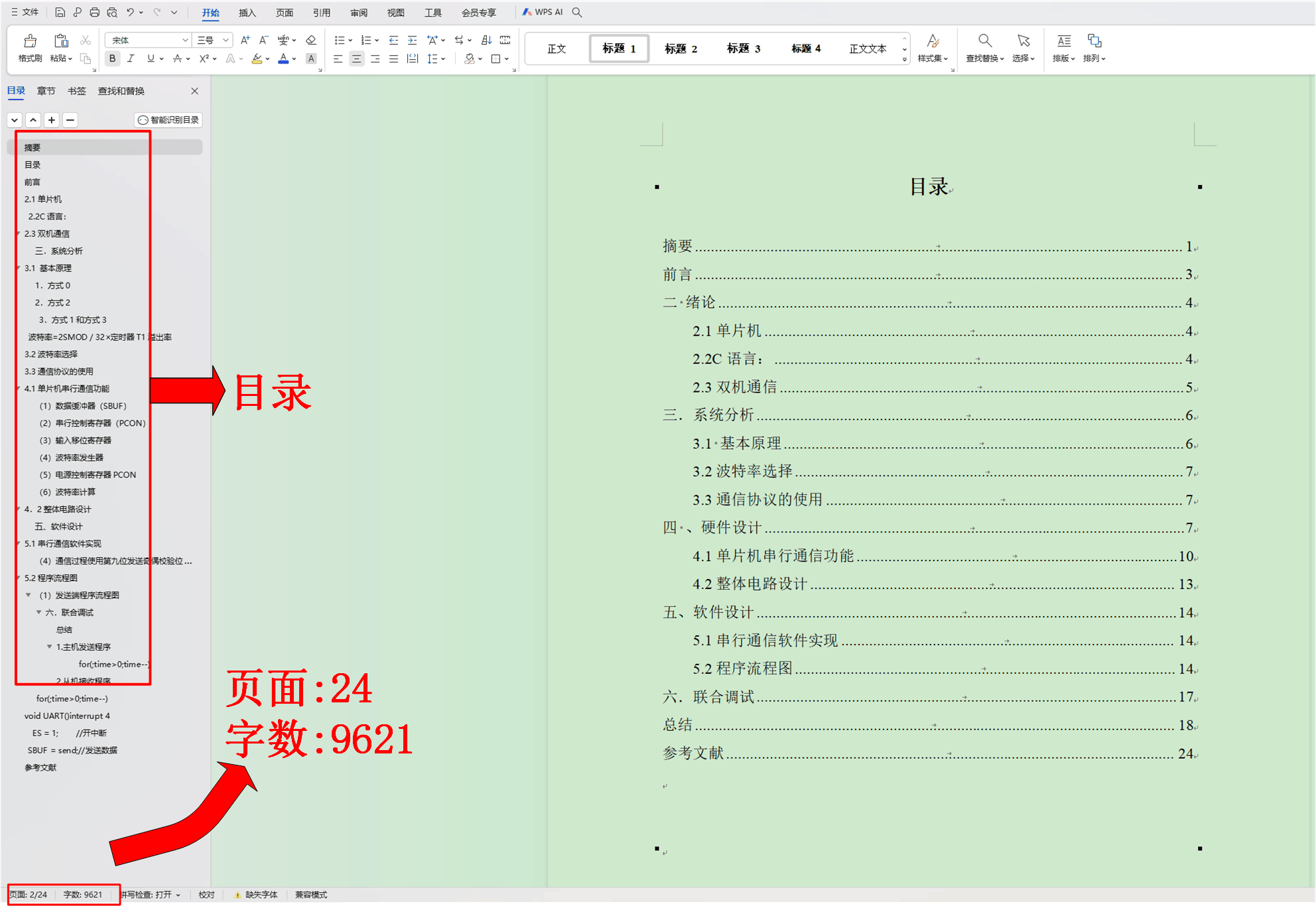

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。

7、资料获取方式
有偿，下载链接：RR03基于51单片机的双机串口通信系统设计(三)
