基于51单片机的双机串口通信系统设计(一)

1、简介
该设计以AT89C51单片机为核心，用C语言程序来控制AT89C51，使之能实现两个单片机之间的通信。通信方式为双工通信，一个为主单片机，作为发送方，另一个为从单片机，作为接收方。

2、主要功能
a.通过按键传输信息，数码管显示通信效果。

b.单片机发送端通过逻辑开关向接收端发送一个数据，接收端接收到数据后，通过数码管显示，反之亦然。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include<reg51.h>
#define uchar unsigned char
uchar  send=0;
uchar  receive=0;//设置接收和发送
void delay(unsigned int time )//延时
{
 unsigned int  j=0;
   for(;time>0;time--)
      for(j=0;j<125;j++);
}
void UART()interrupt 4
{
 if(RI) //如果接收到信号
  {
     RI = 0;                //清除中断标志
     receive = SBUF;
  }
 if(TI) //发送完信号，等待下次发送
 {
     TI = 0;                //清除中断标志
  }


}
void init()
{
  SCON = 0x50;             //串口工作在方式1
  PCON = 0;            		//SMOD=0，波特率不加倍
  TMOD = 0x20;             //定时方式2，定时器1当做波特率发生器
  TH1 = 0xFD;              //初值, 9600  11.0592MHz
  TL1 = 0xFD;
  TR1 = 1;					//启动T1
  ES = 1;					//开中断
  EA = 1;

}

void main()
{
	init();
	while(1)
{
	P0 = receive;//显示收到的数据
	send = P1;
	SBUF = send;//发送数据
	delay(50);//延时0.5s
}
}

5、proteus8.6仿真

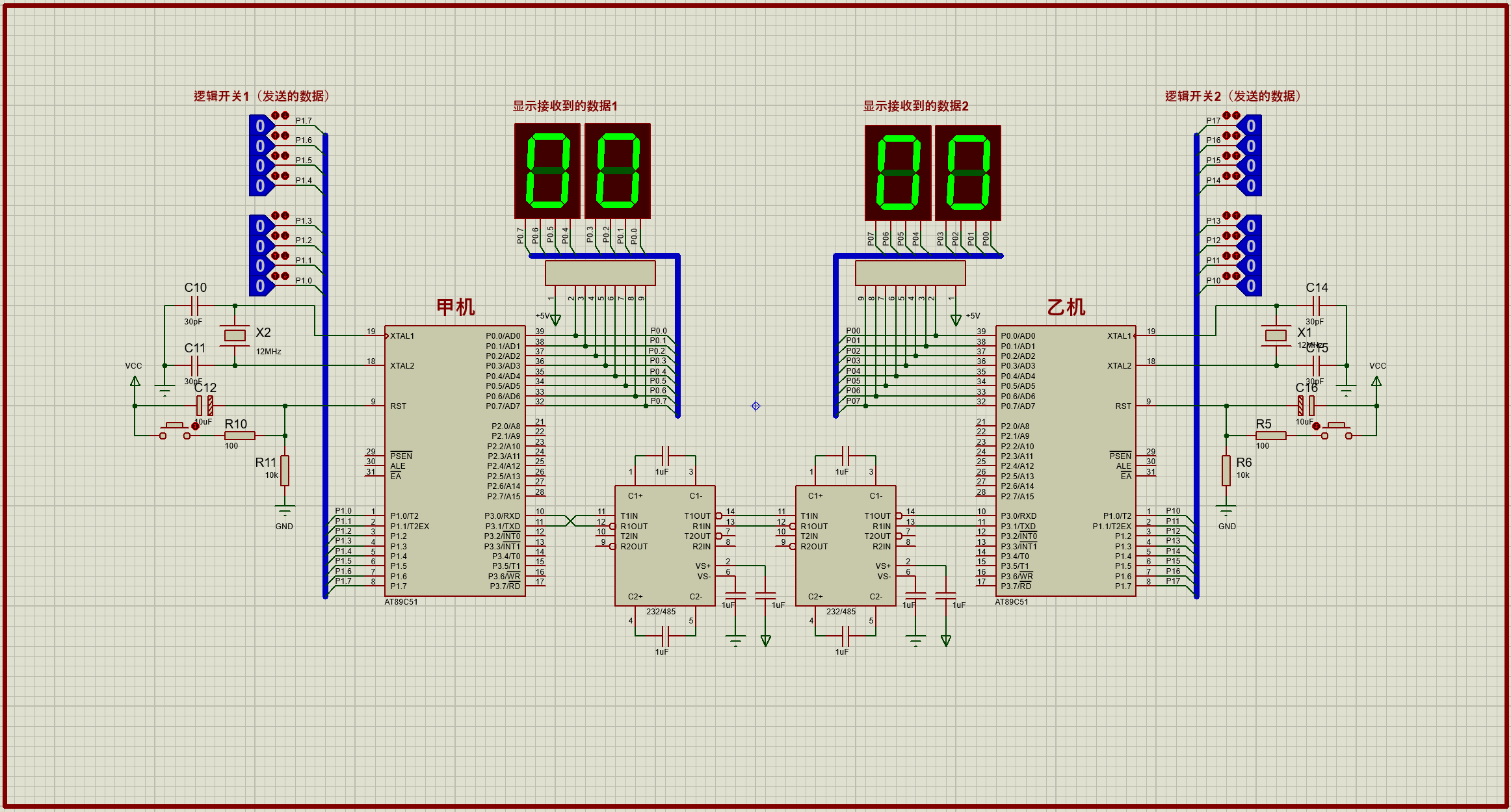

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

6、设计资料清单

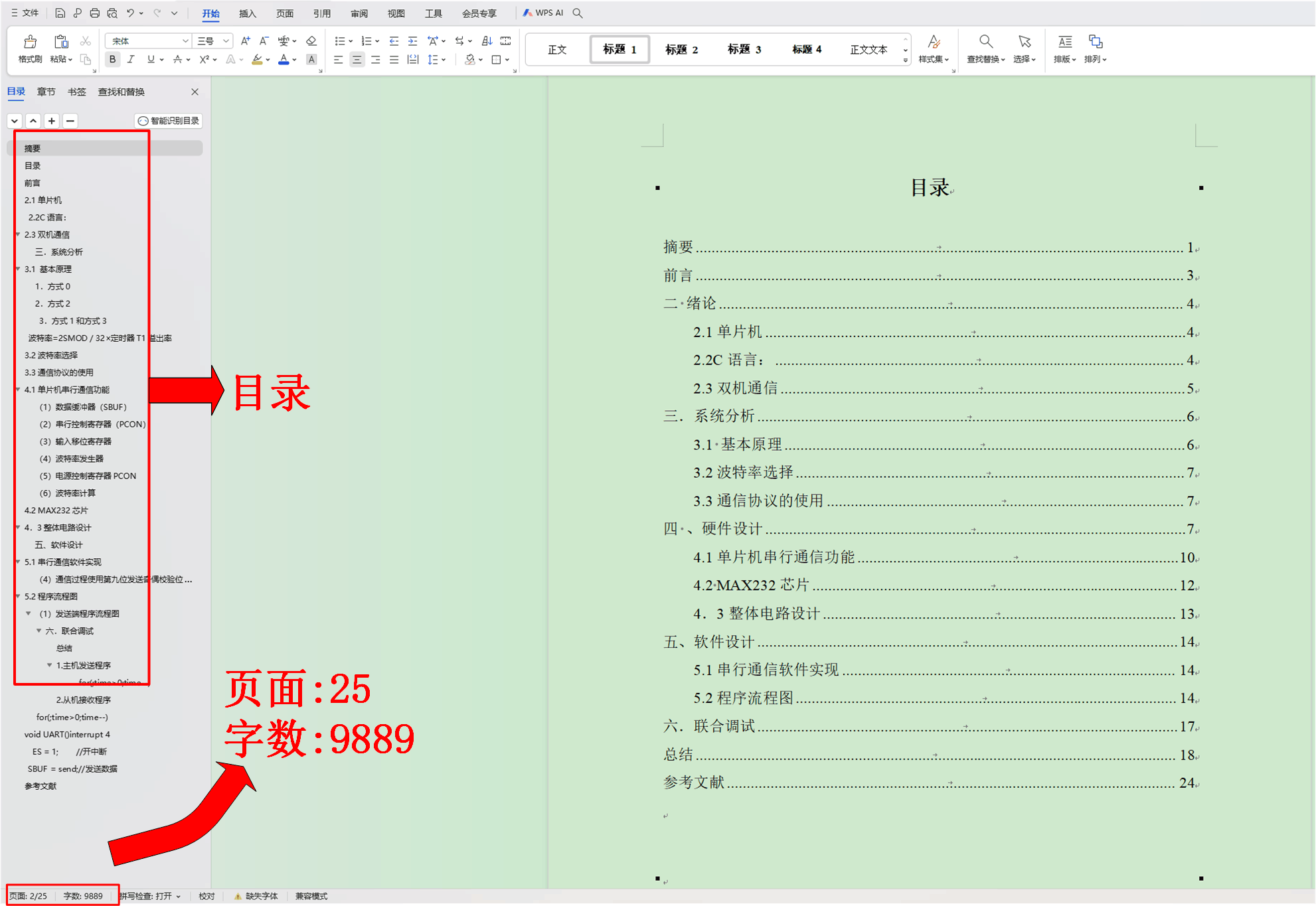

设计资料主要包括C程序+仿真+设计报告+使用说明+元件清单+操作视频等，设计报告主要包括硬件电路、软件设计、仿真调试等等，仅供参考。由于不定期更新，最新的资料包不一定与下面图片完全一致，但主要资料都有。

7、资料获取方式
有偿，下载链接：RR01基于51单片机的双机串口通信系统设计(一)
