1、简介
该设计是以AT89C51单片机为核心的计算器模拟系统，输入采用4×4矩阵键盘，可以进行加、减、乘、除、小数点、括号数字运算，并在LCD1602上显示操作过程。

2、主要功能
a.通过LCD1602显示计算过程。

b.通过4×4矩阵键盘进行加、减、乘、除、小数点、括号数字运算。

3、环境搭建

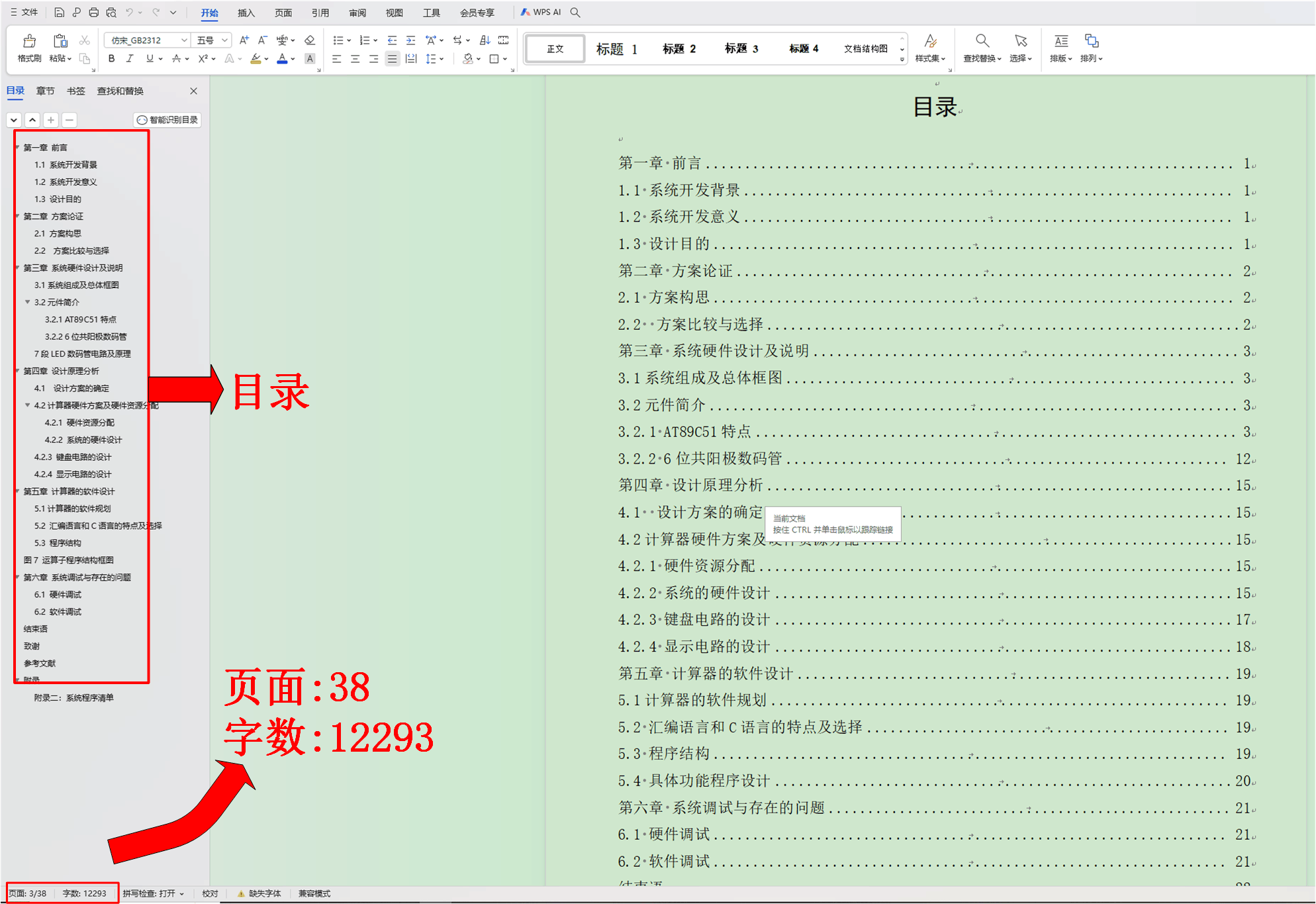

资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

void delay_uint(uint q)
{
	while(q--);
}
void LCD_check_busy(void)   //检测LCD状态，看它是不是还在忙呢
{
	while(1)
	{
		LCD_EN = 0;   // 下降沿触发
		LCD_RS = 0;   // 1：数据寄存器；0：命令寄存器
		LCD_RW = 1;   // 1：读； 0：写
		LCD_DATA = 0xff;
		LCD_EN = 1;
		if(!LCD_BUSY)break;
	}
	LCD_EN = 0;
}

void LCD_cls(void)          //LCD清屏
{
	LCD_check_busy();
	LCD_RS = 0;
	LCD_RW = 0;
	LCD_DATA = 1;
	LCD_EN = 1;
}

void LCD_write_cmd(unsigned char cmd)   	//写指令到LCD
{
	LCD_check_busy();
	LCD_EN = 0;
	LCD_RS = 0;
	LCD_RW = 0;
	delay_uint(3);
	LCD_DATA = cmd;
	LCD_EN = 1;

	LCD_EN = 0;
}

void LCD_write_data(unsigned char LCD_data)     	//写一个字节数据到LCD
{
	LCD_check_busy();
	LCD_EN = 0;
	LCD_RS = 1;
	LCD_RW = 0;
	delay_uint(3);
	LCD_DATA = LCD_data;
	LCD_EN = 1;
	delay_uint(25);
	LCD_EN = 0;
}

void LCD1602_write_string(unsigned char y,unsigned char x,unsigned char *s)	////写入字符串到第y（0,1）行x（0,15）列
{
	unsigned char i=0;
	LCD_write_cmd(0x80+x+y*0x40);

	while(s[i]!=0x00)	 //写入字符串值
	{
		LCD_write_data(s[i]);
		i++;
	}

	LCD_RS = 1;
	LCD_RW = 1;
	LCD_EN = 1;
}

void LCD1602_write_char(unsigned char y,unsigned char x,unsigned char dat )	//写入字符到第y（0,1）行x（0,15）列
{
	unsigned char i=0;
	LCD_write_cmd(0x80+x+y*0x40);

	LCD_write_data(dat);	//写入字符值

	LCD_RS = 1;
	LCD_RW = 1;
	LCD_EN = 1;
}

void LCD_initial(void)                        //初始化LCD
{
	LCD_write_cmd( 0x06 );
	LCD_write_cmd( 0x0c );
	LCD_write_cmd( 0x38 );
	LCD_cls();
}

float compute(unsigned char *_CalBuff)
{
	float Symbol_temp = 0;

	Init_Stack(&Stack1);
	Init_Stack(&Stack2);

	Scan_infix_expression(_CalBuff,&Stack1, &Stack2);
	Symbol_temp = Suffix_expression_evaluation(&Stack1, &Stack2);

	return Symbol_temp;
}

5、proteus8.6仿真

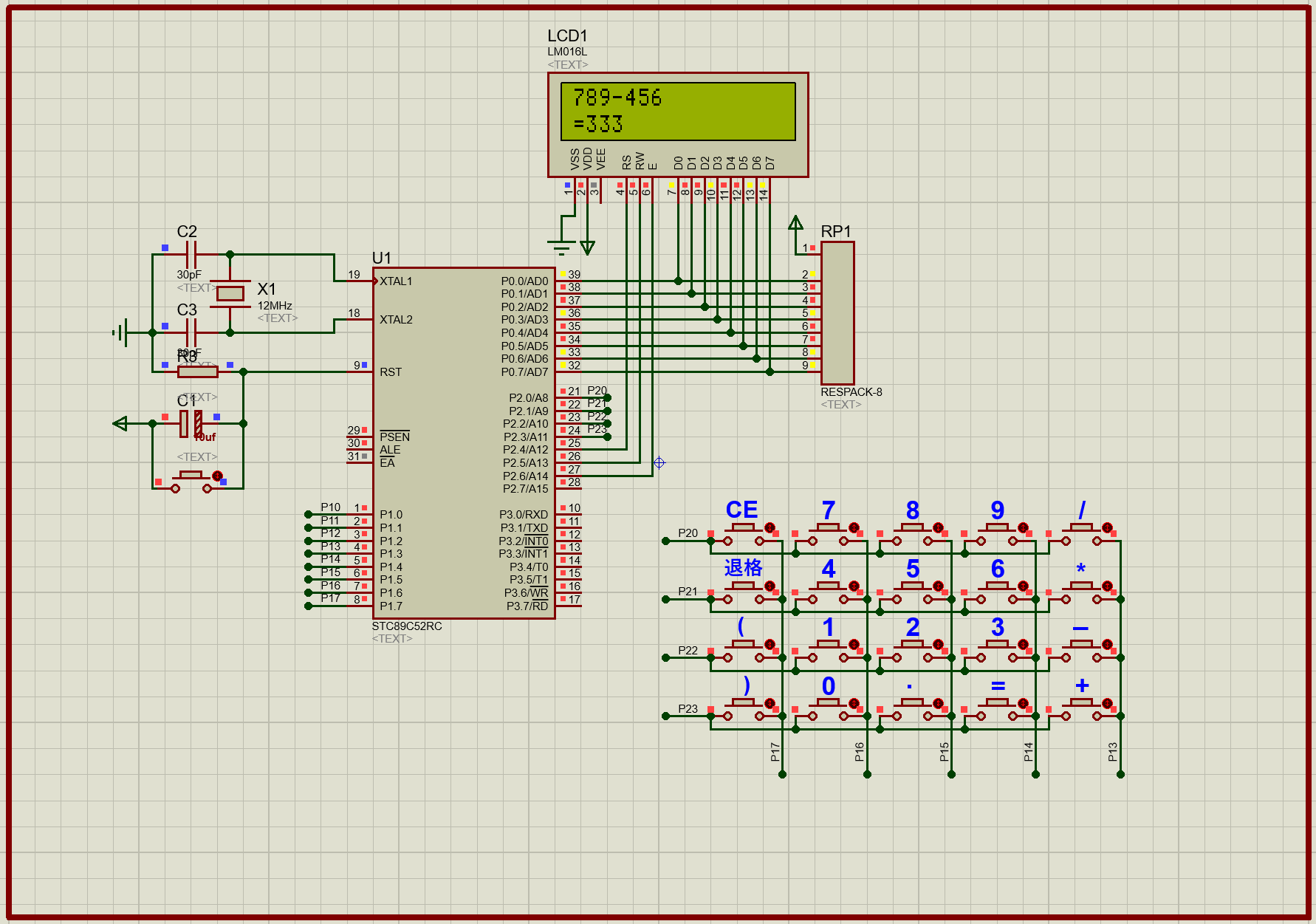

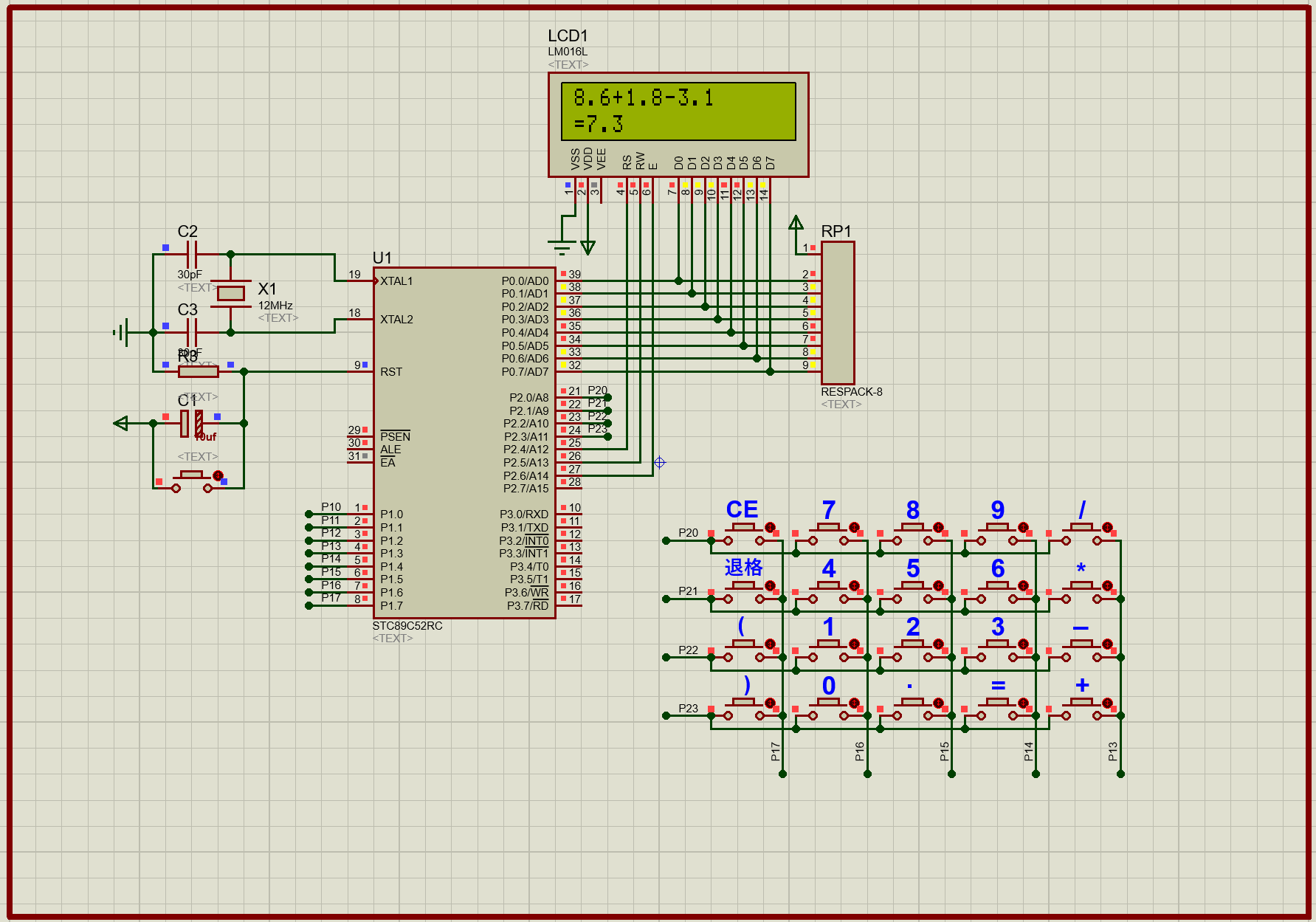

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。
在这里插入图片描述
