1、简介
此万年历在硬件方面主要采用AT89C51单片机作为主控核心，由DS1302时钟芯片提供时钟，DS18B20芯片显示温度、多位数码管液晶显示屏显示，同时电子万年历还具有时间校准、倒计时等功能。

2、主要功能
a.通过多位数码管显示年月日、时分秒、倒计时、温度、星期等信息。

b.通过独立按键设置年月日、时分秒、倒计时。

c.通过DS1302时钟芯片提供系统时钟。

d.通过DS18B20芯片提供实时温度。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件实现程序编写与编译。

#include "Max7221.h"
#include "1302.h"
sbit SLED=P2^3;
sbit DQ=P2^4;
sbit BT1=P1^1;
sbit BT2=P1^2;
sbit BT3=P1^3;
sbit BT4=P1^4;
unsigned char Nums[]={0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0};//显示缓冲区
unsigned char TENums[]={0,0};
SYSTEMTIME NowTimes;
uint Temperature;
uchar Old_Sec;
uchar Old_Day;
uchar Old_State=1;
uchar Buttons;
uchar ButtonCount;
uchar HasChange;
uchar HasOpera;
void Delay(unsigned int n)
{
	unsigned int i=0,j=0;
	for(i=0;i<n;i++)
	for(j=0;j<123;j++);
}
void delay_18B20(unsigned int i)
{
	while(i--);
}

void Init_DS18B20(void)
{
	 unsigned char x=0;
	 DQ = 1;
	 delay_18B20(8);
	 DQ = 0;
	 delay_18B20(80);
	 DQ = 1;
	 delay_18B20(14);
	 x=DQ;
	 delay_18B20(20);
}

unsigned char ReadOneChar(void)
{
	uchar i=0;
	uchar dat = 0;
	for (i=8;i>0;i--)
	 {
		  DQ = 0;
		  dat>>=1;
		  DQ = 1;
		  if(DQ)
		  dat|=0x80;
		  delay_18B20(4);
	 }
 	return(dat);
}

void WriteOneChar(uchar dat)
{
 	unsigned char i=0;
 	for (i=8; i>0; i--)
 	{
  		DQ = 0;
 		DQ = dat&0x01;
    	delay_18B20(5);
 		DQ = 1;
    	dat>>=1;
 }
}

5、proteus8.6仿真

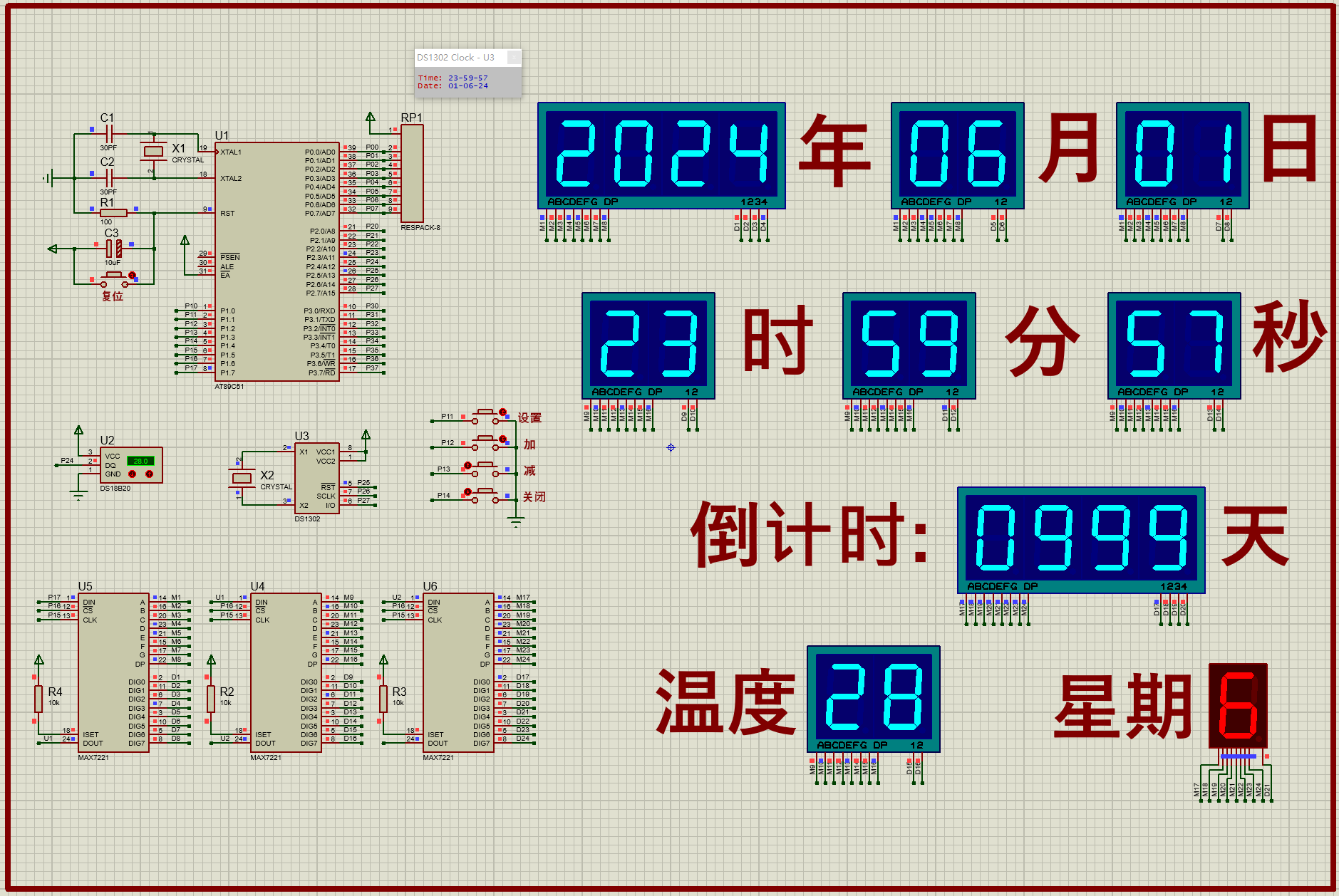

采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

时钟界面：
在这里插入图片描述
