基于51单片机的智能1602温控风扇设计

1、简介
基于51单片机的1602智能温控风扇系统。该设计使用ATC89C51单片机、DS18B20温度传感器模块、LCD1602显示屏模块以及电机驱动模块。用户可设置出两个档位的高、低温度值，温度传感器DS18B20测出灵敏的温度变化并用LCD1602显示屏显示出来，当实际温度在两档之间时打开弱风1档，当实际温度高于高温度设定值时自动切换到强风2档，当实际温度低于低温度设定值时自动关闭风扇，风扇状态随外界实际温度而改变。

2、主要功能
a.通过LCD1602显示当前温度值、上下限值、风扇档位。

b.通过独立按键设置温度上下限值，第一次按下设置键设置温度下限值，第二次按下设置键设置温度上限值。

c.当实际温度低于下限值时风扇不转，当实际温度在两档之间时打开弱风1档，当实际温度高于上限值时自动切换到强风2档。

3、环境搭建
资料清单：C程序+仿真+设计报告+使用说明+元件清单+操作视频
仿真版本：Proteus8.6及以上版本
编译平台：Keil C51
编程语言：C语言

4、源程序
使用keil C51软件(内附安装包)实现程序编写与编译。

void delay_us(unsigned int cnt)//软件延时1US
{
	 while(cnt--);//软件循环延时
}
void delay_ms(unsigned int cnt)//软件延时1MS
{
	unsigned int x;
	for( ; cnt>0; cnt--)//通过for循环执行空指令延时
	{
		for(x=110; x>0; x--);
	}
}
void time_init(void)//定时器初始化
{
	  TMOD |= 0x11;//time0 工作方式为1
	  TH0 = 0xf8;//装载初值
	  TL0 = 0x2f;//装载初值，为2ms(65535-63535)
      TR0 = 1;//开启定时器
	  ET0 = 1;//打开中断

	  TH1 = 0xf8;//装载初值
	  TL1 = 0x2f;//装载初值，为2ms(65535-63535)
      TR1 = 0;//开启定时器
	  ET1 = 1;//打开中断
	  EA=1;//打开总中断
}
void key_scan(void)//
{
      P3 |=0xf0;//P3高两位置高
      if (pre_key==(P3&0xf0))return;//按键状态未改变时继续
      pre_key = P3&0xf0;//保存当前最新按键状态
      if (!K1)//获取第一个按键
      {
          delay_ms(10);//延时
          if(!K1)
          {
                key_value = 1;//按键赋值
          }
      }
      if (!K2)//获取第二个按键
      {
          delay_ms(10);//延时
          if(!K2)
          {
                key_value = 2;//按键赋值
          }
      }
      if (!K3)//获取第三个按键
      {
          delay_ms(10);//延时
          if(!K3)
          {
                key_value = 3;//按键赋值
          }
      }
}

void lcd_wri_com(unsigned char com)//LCD1602写入命令
{
	E = 0;//使能清零
	RS = 0;//选择写入命令
	//RW = 0;//选择写入
	DB = com;//把数据送到液晶总线
	delay_ms(1);//延时1ms
	E = 1;//写入时序
	delay_ms(5);//延时5ms
	E = 0;
}
void lcd_wri_data(unsigned char dat)//LCD1602写入数据
{
	E = 0;//使能清零
	RS = 1;//选择写入数据
	//RW = 0;//选择写入
	DB = dat;//把数据送到液晶总线
	delay_ms(1);//延时1ms
	E = 1;//写入时序
	delay_ms(5);//延时5ms
	E = 0;
}

5、proteus8.6仿真
采用proteus8.6软件(内附安装包)实现仿真设计，如下图所示。proteus软件一般存在高低版本兼容问题，该仿真是通过proteus8.6导出的，所以请尽量使用proteus8.6打开文件，低于proteus8.6的版本不能够正常使用，高于proteus8.6的版本除了proteus8.8/8.9理论上可以正常使用。

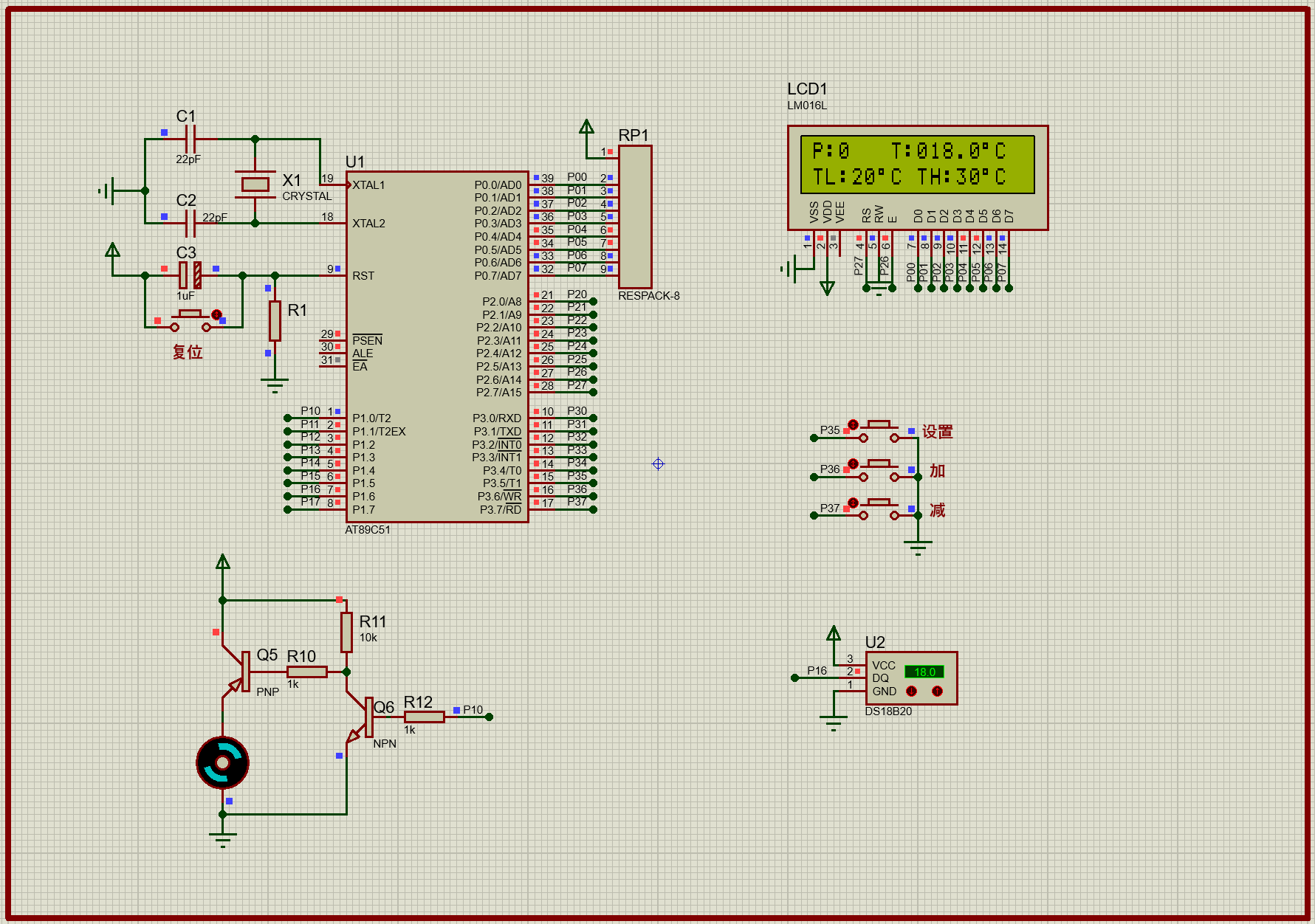

当温度低于下限值，风扇停止转动：
在这里插入图片描述
当温度处于上下限值之间时，风扇1档转动：

当温度高于上限值，风扇2档转动：
