关于验证码cnn识别的一些笔记

一、问题的引出：

老婆迷上某网站的签到活动，坚持了好久，最近开始嫌麻烦了，中途放弃又觉得可惜，于是问我能不能实现程序自动登录+签到。我打开某网站看了下，python+selenium就可以实现，python有丰富的轮子，几行简单的代码就实现了手输验证码的半自动登录+签到。但这不符合老婆的要求，老婆是根本不想操心这件事了，不想每天记得还有任务要完成，再去打开程序输个验证码，人家要的是全自动！这就需要把这个验证码识别难点攻克掉了。懒永远是技术进步的源动力啊，不过我对机器视觉本身也比较感兴趣，现在小区和单位的门口都是车牌识别了，也打算探究一下这门技术是怎么回事。

二、分析验证码：

某网站的验证码还是挺复杂的，有几套模版，有的加了干扰线，有的是用点阵构建字母，有的进行的各种扭曲，还渲染上了七彩色。

先去网上看看有没有现成的轮子，方法很多，简单的方法能实现，就不用麻烦的。

1、先试试谷歌的tesseract、pytesser3，都是一回事，代码极其简洁，两三行就出结果，勉强可以接受吧，规规矩矩的字，识别率还挺高，但稍加变形，结果就驴唇不对马嘴。

2、本着一切从简的原则，还是打算依赖pytesser3，给它喂适合它的数据，把验证码转灰度图、二值化、滤波降噪、模糊各种手段组合着用，还测试了4位验证码切割成4张小图片，以单字符识别的形式提高它的准确率。不过不论你用什么手段往它身上招呼，识别效果都差的远着呢。

3、只有祭出终极大招了，机器深度学习+卷积神经网络，在入这个坑之前，做了好久好久的心理建设，python是老婆提出需求后才研究的，那么简单的tesseract，光是环境配置都折腾了好久。cnn这么大的坑我爬的出来嘛？有言论说想跳这个坑的，因为配置环境复杂，90%的人都放弃了，还有5%的人各种报错，最终能把代码跑起来的不到3%。

恩，我最终跑出来了，经过了一个星期的学习，从换显卡开始动手操作到训练完毕跑出测试结果，24小时完成。所以才有了这篇文章，简单记录一下大致过程吧。

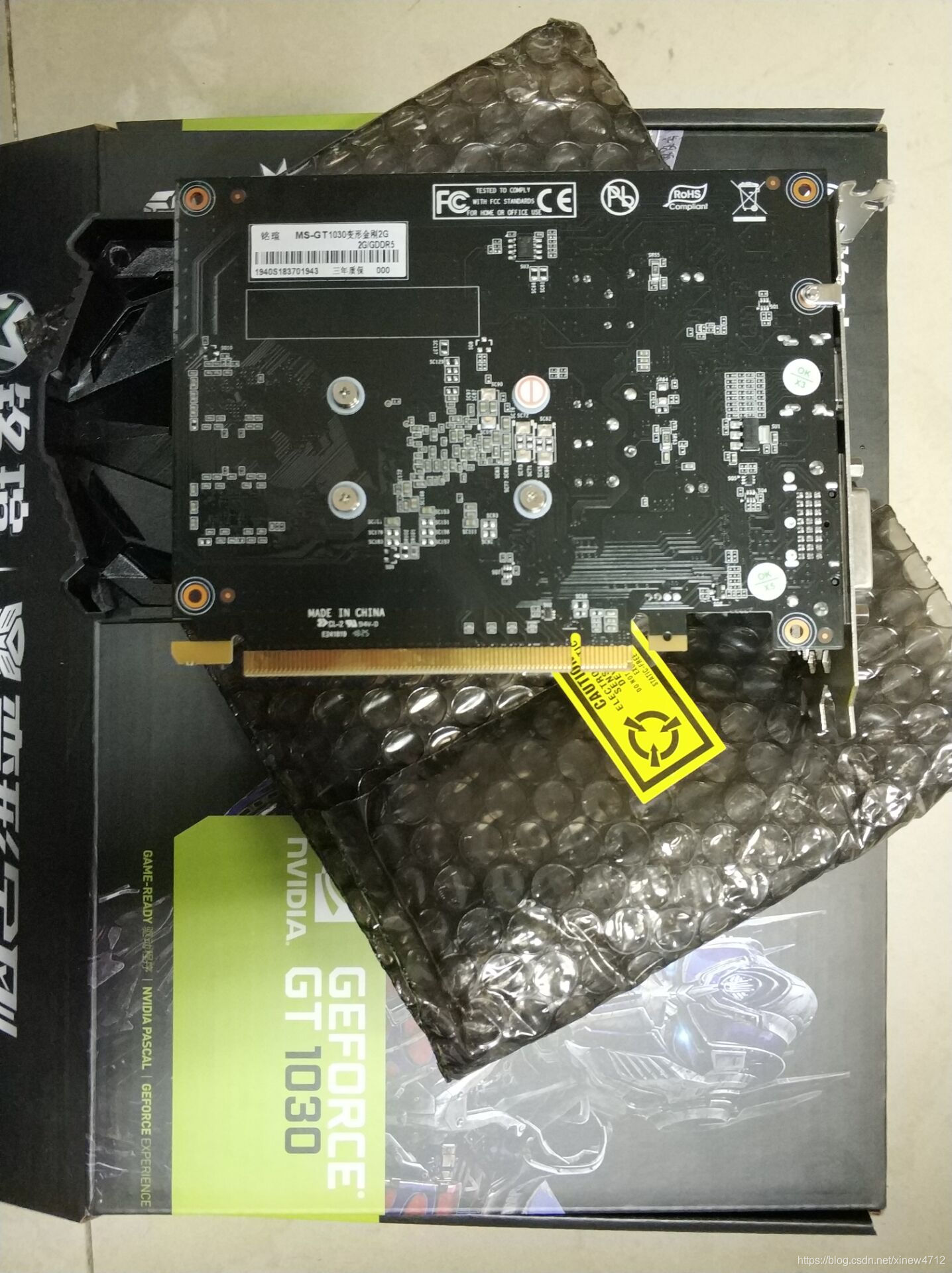

在轮子丰富的python世界，代码显得不那么重要，似乎整体工程跑下来也没写几行代码。最最最重要的还是环境搭建，特别感谢这个大神：http://www.gongyesheji.org/?p=951 通过他的帖子，我节约了大量时间，回避了很多版本不匹配导致的坑（tesseract就遇到类似的坑无数）整个tensorflow-gpu1.13.1的环境就是参照他走过的路搭出来的。在读这个帖子之前，我已经有了win7+python3.7.1的环境，但是显卡不行，突然记起仓库里有几块新的GT1030呢，刚好是这篇帖子提到的6.1算力的高性价比神器。一直觉得又不打游戏，核显就挺好了，机箱里多一个风扇，耳边就多一份噪音。现在该把它拿出来换上了。



环境有了，我们回归到问题本身。以cnn的思路重新考虑问题。cnn需要训练集和测试集的，这两个数据集，机器需要知道答案，那么知道答案的数据怎么来？

1、先写个脚本，采集了200份目标网站的验证码，人工打上标签。

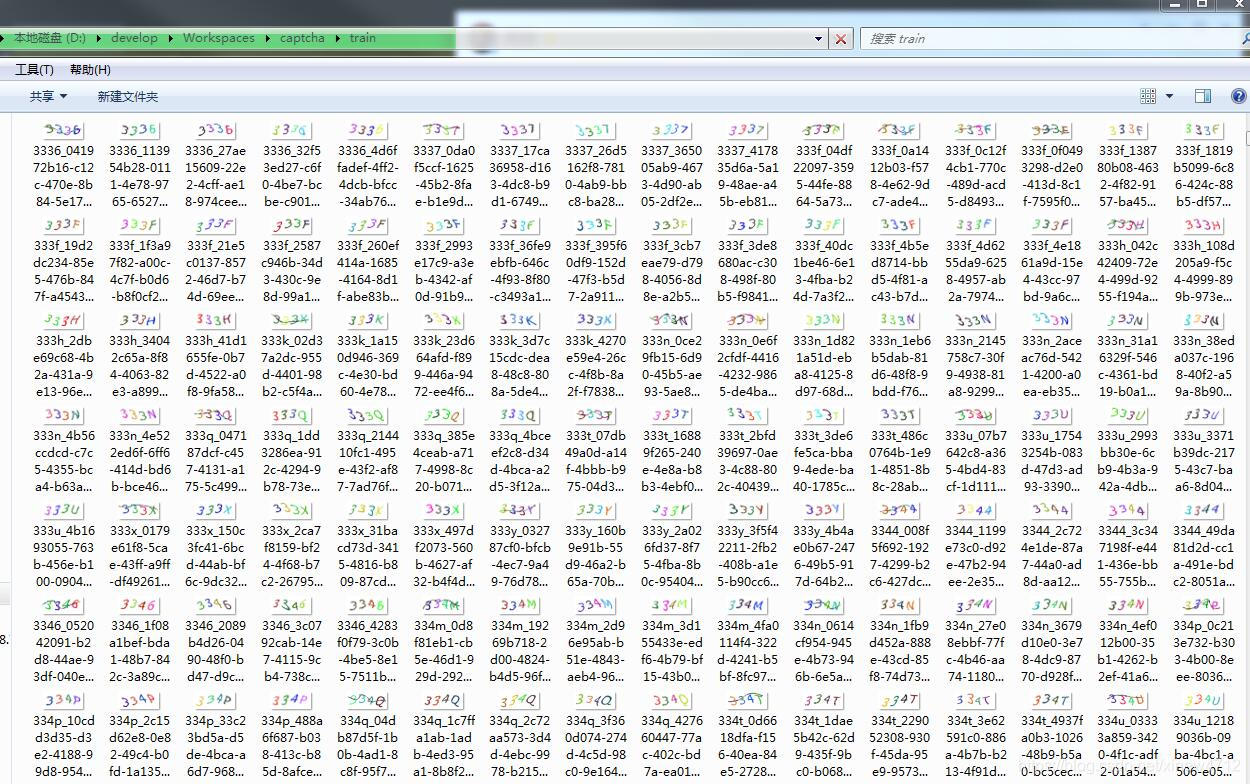

2、人肉打标效率太低。花钱打标？不至于吧，自己写个小程序签到玩，还要投资？那就自己生成一批吧。观察目标网站的验证码，扭曲、模糊、加线的手法挺象谷歌开源验证码开发包的，下一个回来，模拟一下。包是java的，在eclipse里略做改动，一顿午饭的时间就生成了50万张带答案的验证码。类似这样，文件名前4个字符就是答案。

3、训练集有了，下面搭建训练和部署环境，我参考了这位大神的文章 https://www.jianshu.com/p/80ef04b16efc

这位大神致力于通用验证码识别方案，图片不切割，整体丢给机器去训练。

三、实现效果

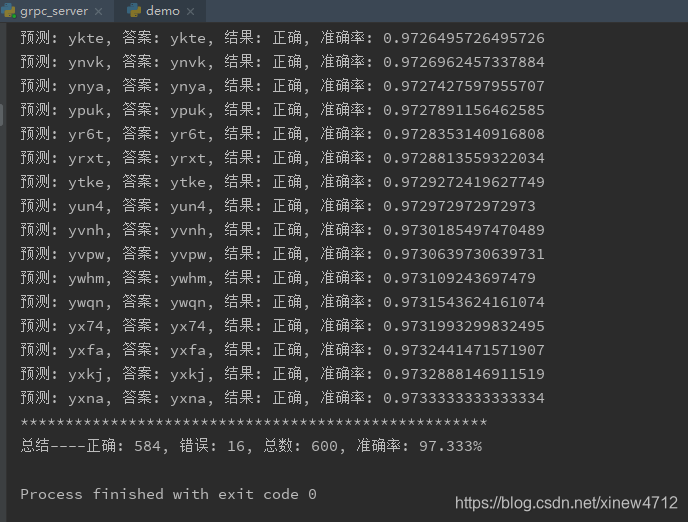

又无数次地从坑中爬出来，到了收获的时候了。程序调好，刚好下班，把训练集和测试集丢给机器，据说6W数据CPU要跑一晚上，GPU只用20分钟。我这50W数据，GPU半个晚上也就训练完了。这是第二天早上，实验环境下的数据，实验环境是指：训练集，测试集，考试集都是用同一套系统生成的。准确率达到97%。

那么在实际环境中，效果如何呢？实际环境是指训练集，测试集是通过系统生成的。而考试集是从目标网站采集回来并人工标识的。

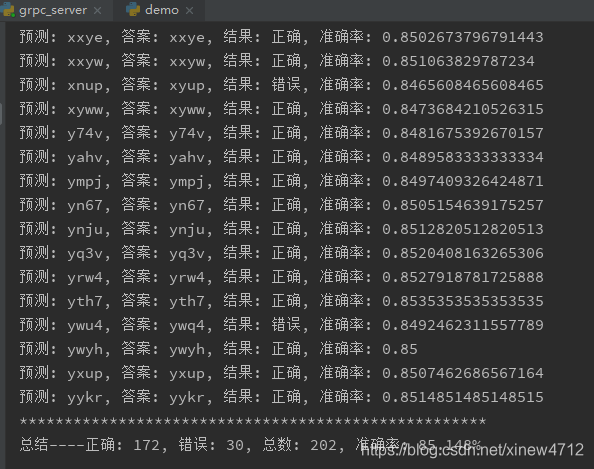

真实环境才85%，有点低了对不对？把错误的都找出来查找一下原因：

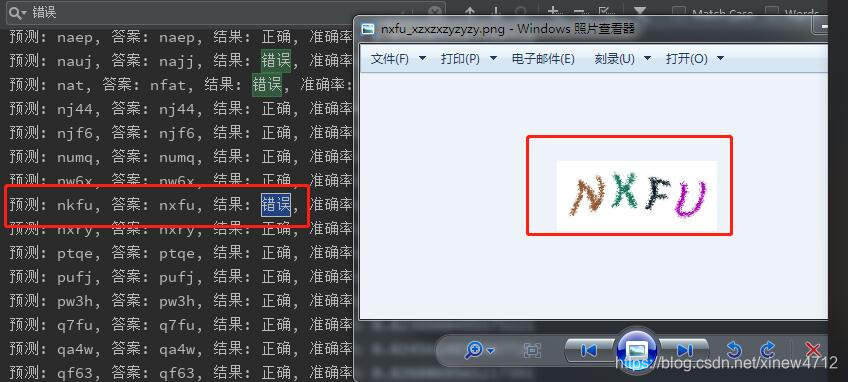

类似这样的错误，是我看错了，机器给我指出了答案不正确，让我自愧不如啊。不过这感觉挺美妙的。

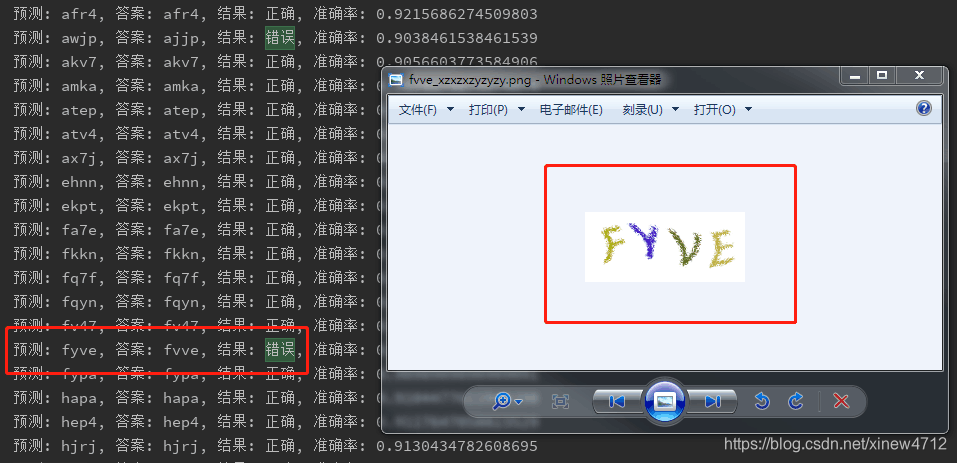

还有这种的，这么明显，怎么可能人肉错呢，后来一看键盘，7和U离得太近，肯定手滑了。排除这些人工标识出错，真实环境的准确率达到90%了。基本能符合自动登录的要求了。

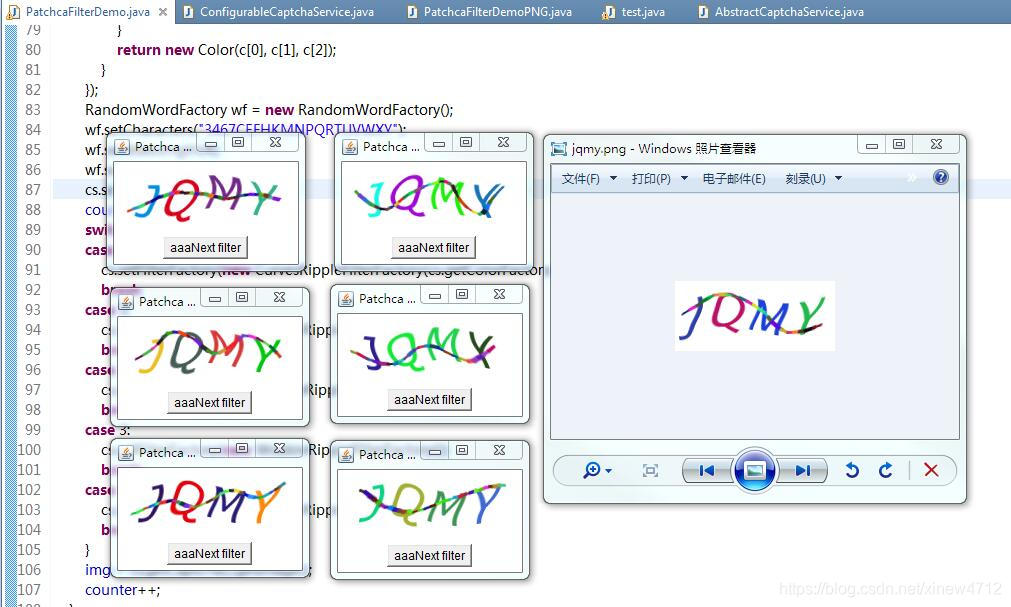

后来我还在考虑，还有没有什么办法可以让准确率更进一步呢？实验环境和真实环境差在哪里，有7%的差距呢？目标网站一定是有哪些微调我没有观察到。比如这张：

左六图是谷歌开发包生成的验证码，右一图是人肉从目标网站上打来的码。肉眼看上去很象，字体上似乎有微小的差别，导致了实验环境与真实环境7%的准确率误差，要解决这个问题，有两个办法：

1、人肉打出足够多的码，以此为测试集，重新训练。效果应该不错，可是缺点也显而易见，哪有那么多功夫去人肉打码。或者有时间，就是懒，你用技术去解决啊。这么一说，好像也有办法，Apple 的AI首秀就是治这种懒的，见办法2。

2、关键字：simgan。认真研究了这两篇文章，觉得有搞头啊，签到小程序当然用不上了，以后有类似项目需要高精度时，可以参考。  https://blog.youkuaiyun.com/shenxiaolu1984/article/details/76160306

https://blog.youkuaiyun.com/omnispace/article/details/78256191
