ArcGIS应用技巧

全是大家的一些经验与技巧,整理出来肯定会有用的,放在这里以后遇到问题后解决了就记录下来,废话不多说了~



1.关于矢量数据切割矢量数据(以同投影同坐标系面切面为主:如用房山区的面状图切割二调小班数据房山整个区)

抬头一行找Selection——Selection by Location——第一个下拉菜单选Select featrues from 下面会列出要切的图层勾好想切的图层(整个二调小班数据)——第二个下拉菜单选intersect(切的意思)——第三个下拉菜单选要去切的一个图层(房山区面状图)——Aplly之类的选择存放路径就不详述了~



2.关于面状矢量数据按属性单独提取(以北京市面状矢量图单独提取出房山区和门头沟区两块,其余cut掉为例)

点击Full Extent旁边的Select Features按钮——在多边形上点击(前提是多边形已按照预先设定属性显示,可以区分)——右击该图层找data——Export Data——打完收工~

特别感谢:猛将兄高高



3.关于专题图图例的问题

先臭美下,关于如何出一幅pp的图,我研究它断断续续已经有3个多月了,其中挨过不少骂,算是自己摸索出了些条条框框,今天把最新的摸索心得写出来,以后想起什么陆续添加

今天主要说的问题是:图例中的小图标不听话,不能按照你预先想的那样,可以把它们排成几行几列(以套模板改图例为例)

解决方法:选中图例——右击——properties——Items——《(先清掉所有)——》(再重新加载一次,上新的图标)——进行适当的级别上下调整(比如说什么市界在最上面,下来是区县边界,再下来是区县政府之类的东东,总之把级别顺序调整好)——调整完了以后按应用,你会发现如果原来图例是一列显示,现在还是一列显示,没错,接下来就是葵花宝典的正文部分了——如何把它按照你的想法分3列或是4列排列整齐:

注意这里有一个小框叫place in new column,注意这个有玄机!!!当你在Legend items里选中一个图标项,比如说“河流”如果这里选上place in new column,再点应用,这时候,你会发现:噢,买嘎达!河流的小图例在整个图例框里另起一行显示了!!!当然这种情况下只会更难看,所以接下来再做手脚,我要继续把第三排的道路图标给它端端的接在河流的小图标后面显示,怎么接——首先再在Legend items里面,选中“道路”,注意这时候place in new column不要选,在这之下,有一个东东叫columns,里面默认的是1,你要做的只是把里面的1改成0,点击应用看看吧~噢,买嘎达!!!原来在第三行的道路小图例眨眼间排在了河流的小图例后面

ok~今天算是把一个以前老是解决不了的问题搞定了~记录下来,分享心得~

特别感谢:一不小心搞定的我~



4.面状图层切割现状图层(矢量:以房山区面状图切割整个北京市交通系统图获得房山区交通系统图为例)

Arctoolbox—Analysis Tools——Overlay——Intersect

Input Features里输入两个图层一个图层时房山区面状图,另一个是北京市整体交通图,需要注意一点的是,要把面状图放在线状图上面,存储路径设好,ok即可~

特别感谢:大刚~



5.关于图的大小比例问题

这个问题一直想总结来着,好吧~那就今天来总结,把我所做过的图的经验写下来,省去以后再作图时,再不停地调试的麻烦,完全是个人经验,仅供参考

A1的纸张:

用于出图的面积大概在84cm*59cm的一个范围,专题图的标题,一般以华文新魏加粗70号字为好

指北针以高6.5cm,宽1.7cm就差不多了,是空间而定,若小可适当调大点

图例2字,26号华文仿宋加粗就可以了

制图人一行26号华文仿宋不加粗效果就很好了

现在来说重点的:

关于图上的区县政府、居民点、道路系统、河流之类的大小设置

区县政府那个圈圈套圈圈的图标,20号就可以了;区县政府的标注显示以华文仿宋20号加粗为好,再大点也可以到24号,鉴于个人对华文仿宋有癖好,这个完全可以改成宋体(颜色一般以黑色为佳,若为突出行政级别,则可换为大红)

居民点大圈套小点,18号就足够了;标注显示华文仿宋15号黑粗

道路系统一般来说,会调整成为外边有平行双黑线,内色为其他颜色,这样会比较好看

宽度调整,外黑宽度3.5,内色宽度2.0,具鄙人经验,这样就貌似很漂亮了,至于具体颜色,常用的颜色坐标如下(2.2)、(4.3)、(第一列倒数第五个,好像是黄色?)当然色彩也可以参考手头的地图,毕竟那是砖家们做的,偶只是个菜鸟

关于铁路、城铁、地铁的调节:(貌似以下调出来会比较好看一点)

这三种都是一段其他色彩,一段白色,这样相间而表现在地图上的,首先说下白色的宽度1.8即可,黑色的经验宽度是2.7,其次要记住的是黑白相间的那个拉到哪个位置为好——控制条直接拉到21后面放着,把有色填充放在11后面,一路ok下去,嗯~效果不错~

在介绍下三种铁的搭配颜色,铁路颜色坐标(1.8)或(1.7)就可以了,弄得跟李逵一样黑,也没啥意思

城铁的颜色坐标(5.5)这种黄色看起来还算舒服

最后是地铁的颜色坐标(6.6)带灰的草绿色

河流,如果不做重点突出,河流在图上的宽度调1.5即可

最后说一下,区县边界或是市界的调节:这个调整的至少我自己觉得还完美,没能达到地图上的那种效果,但做一般的规划示意图,应该足够了。这个宽度干宽点没关系,那就8.0吧,有点狠噢~,外色一般以淡色为好,譬如说淡土黄色,淡紫色、淡灰色都是不错的选择,内色一般都是黑色或灰色,内色宽度1.5吧,看的清楚些。因为,内色是黑色或黑色所以肯定牵扯到一个内色的间隔调节,在这里把我的经验说一下:6黑2白2黑2白6黑,控制条放在29后面.............感觉效果不尽人意,没办法,这个还有待研究,现就这么地了吧~没人指导,完全是自己摸的~

 A2的纸张:

纸张大小在59cm*42cm左右

标题依然是华文新魏,加粗大小在48到50即可

指北针大小:1.0cm*4.0cm即可

图例2字的大小:华文仿宋15号字—18号字均可,加粗~

制图人一行20号华文仿宋不加粗

区县政府那个圈圈套圈圈的图标,18号;区县政府的标注显示华文仿宋20号加粗(颜色一般以黑色为佳,若为突出行政级别,则可换为大红)

居民点大圈套小点,14号就足够了;标注显示华文仿宋14号黑粗

道路系统

宽度调整,外黑宽度2.7,内色宽度1.8

颜色说A1制图时已经说过,不用再做赘述

铁路、城铁、地铁的调节:

控制条直接拉到21后面放着,把有色填充放在11后面,一路ok下去

外黑2.7,内色1.8,这个跟道路系统可以一样,效果不错

铁路颜色坐标(1.8)或(1.7)

城铁的颜色坐标(5.5)

地铁的颜色坐标(6.6)

河流,依然1.5

区县边界,总宽6.5,内色宽度1.5吧。色彩:6黑2白2黑2白6黑,控制条放在29后面,这些跟上面的都一样



另外一点经验,关于景点的图标用小方块里面套一棵树的图标比较好,这个图标的位置在recreation里面,别到时候又忘了到处找这个小图标找不到~关于景点的字体,可以用华文细黑,加粗斜体~颜色用深点的紫色,效果很不错

关于要突出的环带,以实心的圆点连成一条有间隙的线为好,这个图标在forestry里,大小按需要调整



关于更大的图......貌似该干活了~,不能再写了~首先说下调节大小位置的地方

在standard sizes里选custom,才可以随便调整图幅大小,剩下横竖的问题你点一下就知道了,这就要视具体需要来选择了,其他大图问题不说了~总之,一句话,出图是个细活,需要你慢慢的去调,一点一点的去调,才能让图达到一定的美观效果。

Ps:再说下出图的图层的放置上下关系(以下仅为个人观点,感觉还可以,不过可能有错,仅供参考)

最上层放所做专题图最想突出的东西,因为没有遮挡

然后图层的顺序,依次是政府所在地——居民点——道路系统——水库——河流——市界——区县边界——森林背景之类的图层

ok~今天就到这里,废了很多有用的东西在这里~成就感啊~干活了~

特别感谢:辛苦的我



6.关于Gis与Erdas的安装



 这对高手来说简直就是不值一提,但对菜鸟来说貌似会有点问题,网上百度一下出来的帖子成百上千,但是还是觉得有必要把从昨天到今天重装Gis和Erdas的经历做一小结,方便以后使用:

关于Gis:

1、安装 ArcGis License Manager就是在License目录下LMSetup.exe
2、选择 "I received the license by email..." 然后单击 browse
3、选择Crack目录下的license.lic单击next,完成安装。
4、选择不重启机器
5、将Crack目录下 arcgis.exe 和 license.lic拷贝覆盖授权管理目录下的文件,(如c:\program files\esri\license\arcgis9x)
6、用记事本编辑license.lic , 将第一行主机名改成自己的机器名。
7、点击开始菜单arcgis打开lmtools (License Manager 9x)
8、单击“Configuration using Services ”,选择 "ArgGIS license server"
9、然后单击 Configure Services选项卡 ,设置    Path to the license file :(例如 c:\program files\esri\license\arcgis9x\license.lic)   这个需要设置Imgrd.exe和License.dat两个文件的路径
10、单击 Save Service
11、单击 Start/Stop/Reread选项卡,先单击 Stop Server按钮,再单击 Start Server按钮,再点Reread,这个貌似弄不好就会直接影响到安装的成功与否,呃~看运气吧~一般说得过去的rp是不会失败的,个案除外.......
12、检验是否成功安装授权文件方法:单击Server Diagnostic选项卡,单击Perform Diagnostic等待运行完毕如果看到This license can be checked out说明OK了.
13、安装Desktop,一路下去不用再说了~基本就这个程序~

关于Erdas:

安装了Arcgis以后再装Erdas可以用以下的步骤来搞定,因为,这两个软件都是ESRI公司旗下的,对License的使用貌似有些规定吧,话休絮烦切入正题,用下面的方法进行安装:
1、直接运行Erdas的安装程序,进行安装,安装完程序后,拷贝license.dat 和 ERDAS.exe到安装目录下:C:\Program Files\Leica Geosystems\Shared\Bin\NTx86;并且把license.dat中的this_host改成自己的计算机名(这个和Gis是一样一样的)
Ps:(此计算机名还必须进行"网络ID"标识,方法是我的电脑>属性>网络ID)  这个我也看过了,只是网络ID里计算机的域名本来就是自己电脑的名称,而用户名则是Administrator,我想不用改它,也就没有动它,结果后来证明是没有问题的。
2、因为已经安装了Arcgis,再安装ERDAS时,找不到ERDAS LICENSE MANAGER,需对注册表进行如下修改:

运行注册表regedit在注册表中打开HKEY_LOCAL_MACHINE,找到SOFTWARE,选择:

HKEY_LOCAL_MACHINE\SOFTWARE\FLEXlm License Manager,在FLEXlm License Manager下再新建一个注册信息文件夹ERDAS License Manager,再在其下新建一个数值字段ERDAS License Manager。

我不知道有没有这一步是否结果一样,因为没有时间来折腾,但我这样照做了,结果证明是成功的案例。

3、对ERDAS License Manager进行配置,其过程同以往安装方法的设置一样。

这个就是跟配置Gis的那个一样了,主要是把Imgrd和License文件读进去,再Start——Stop——Reread一下,看见左下角completed就证明ok了~

4、现在开始运行Erdas Imagine 9.1,第一次运行的时候选择“Specify the License Server (Floating License)”,输入自己的计算机名(一定要和license.dat中的计算机名相同)。注意,此时erdas也许会提示你不能运行,那么马上重启吧,重新启动之后就好了~



7.Transformation Type

几何变换的类型。共有五种方式:
1. POLYORDER1:一次多项式变换(仿射变换)。为默认值。
2. POLYORDER2:二次多项式变换。
3. POLYORDER3:三次多项式变换。
4. ADJUST:一个局部和整体精度都得到优化的变换。首先做多项式变换,然后对控制点平差调整变换式。
5. SPLINE:一个对于控制点来说非常精确的变换,但是对于那些是非控制点的像素来说变换就不一定精确了。



8.图像地理纠正使用Bookmarks

两幅图像没有共同的空间参考,无法在同一个地图窗口同时看到两幅影像,为了便于下面的操作,为两幅图像建立热点,选中其中某一图像,右键"zoom to layer",图像定位后,点击菜单条"Bookmarks" (这个工具很好找,在File,Editor,View后面紧跟的就是Bookmarks)  "Create…"分别创建两个热点。这个工具是非常有用的一个工具!



9.AG里的镶嵌

ArcToolbox->Data Management Tools->Raster->Raster Dataset

四个工具: Mosaic tool、Mosaic To New Raster tool、Raster Catalog To Raster Dataset tool 和、Workspace To Raster Dataset tool

工具一:Mosaic tool
该工具将多张栅格数据镶嵌起来,结果(即Target Raster)保存在一个已经存在的栅格数据集里面(一般是要镶嵌的栅格数据中的第一张

Target Raster:

目标栅格数据集,即镶嵌完成后将结果保存到该文件。一般取前面输入数据的第一幅。



Mosaic Method:用来对重叠区域进行处理的方式
共有六种:
1. FIRST:处理时,重叠区域内的象元灰度值将取第一幅影像(左)的对应象元值。
2. LAST:处理时,重叠区域内的象元灰度值将取最后一幅影像(右)的对应象元值。
3. BLEND:重叠区域内的象元值取覆盖该重叠区域影像的对应象元值的加权平均值。且该值与像素到重叠区的边缘的距离有关。
4. MEAN: 重叠区域内的象元值取覆盖该重叠区域影像的对应象元值的平均值。
5. MINIMUM:重叠区域内的象元值取所有覆盖该重叠区域的影像的对应象元值的最小值。
6. MAXIMUM:重叠区域内的象元值取所有覆盖该重叠区域的影像的对应象元值的最大值。



Mosaic Colormap Mode (可选):决定采用输入栅格数据中的哪个数据的颜色表作为输出数据的颜色表。共有四种方案:

1. REJECT:当且仅当输入的栅格数据都没有颜色表时可用。
2. FIRST:采用输入栅格数据中的第一个数据的颜色表作为输出数据的颜色表。为默认值。
3. LAST:采用输入栅格数据中的最后一个数据的颜色表作为输出数据的颜色表
4. MATCH:生成的结果数据中颜色表中的颜色是唯一的



10.一组参数

1. User UTM Grid

中央经线:E117°00.000′

投影比例:+1.0000000

东西偏差:+500000.0m

南北偏差:0.0m



DX:+2.0m

DY:-125.0m

DZ:-52.0m

DA:-108.0m

DF:+0.00000050



距离/速度:公制

高度/垂直速度:米



10.两图层重叠提取重叠部分

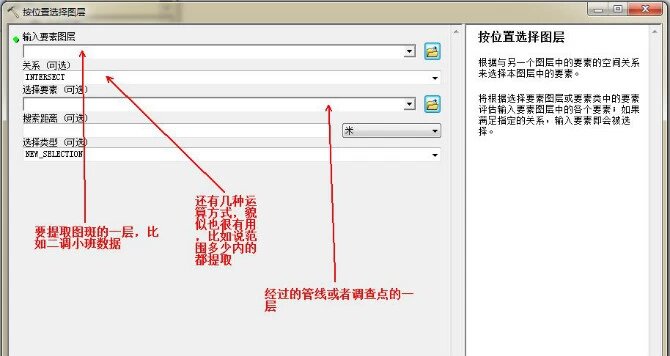

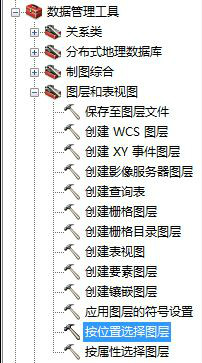

应用于坐标点提取小班,或者是管线通过地小班块的提取,这是一个很有用的工具,直接上图:







之后就是,输出神马的浮云了



11.GDB、MDB、ShapeFile三种数据源相同操作效率问题 (只给出结论,引自ESRI公司测试结果)

从 Select操作来看, mdb的速度最快,shapefile最慢,但是在20万次这种中小型数据量的情况下来看,差距基本上不大。
因为系统是在windows平台上运行,而mdb作为微软自己的数据库格式,在查询效率上做了优化是很合符情理的。
Shapefile作为文件类型,无法建立索引所以速度略微有些慢,但是在数据量不大的情况下,劣势尚明显。

从 Insert操作看来, GDB效率最高,MDB效率最低。
因为插入数据操作,与遍历查询无关,而写入数据的接口是Esri开发的,所以GDB作为Esri主推的文件型数据库速度最快;而Shapefile作为esri官方标准数据交换格式,其利用本身的读写接口,效率也高于GDB。

在Update操作中,MDB的效率明显就差距很大了,平均比GDB多耗费4倍的时间,比shapefile也多耗费3倍时间。
从更新的原理来看,update操作必须要在查找遍历的情况下,对指定内容进行替换,所以esri对于自己的格式操作游刃有余,效率优秀。

单纯查询的话,mdb效果最好,如果涉及到处理数据,那么gdb性能最优。Shapefile介于mdb与gdb之间。

GDB和shapefile作为esri自己推出的数据载体,在操作上就有着先天的优势,所以处理数据的时候,在数据量不多的情况下,尽量使用这两种存储方式。

12.色带图例的制作


1.矢量图层右键——图层属性——符号系统——将需要分色带表示的属性字段设置好,并选好色带颜色

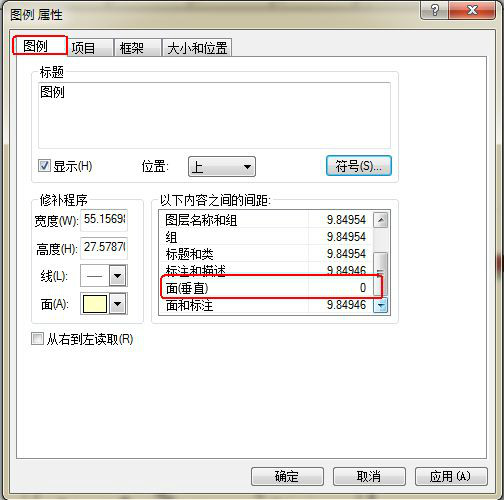

2.在layout view中插入图例——双击图例——图例属性——将一下图中的数值改成0

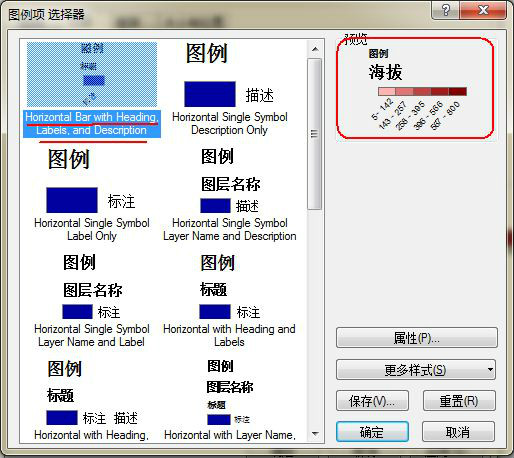

3.在上图的项目菜单下找“样式”,做以下修改,将图例由垂直显示效果变为水平显示的效果




4.调整标注数字的位置及标注数字的角度——点击上图的属性按钮

在属性——常规——标注符号——编辑符号 下修改数字标注的放置位置

在属性——条块 下修改数字标注的放置角度

13.多小图共纸,不用PS

layout view中点击  插入——数据框  可插入多个数据框   右击每一个数据框可以添加数据,出土云云不表

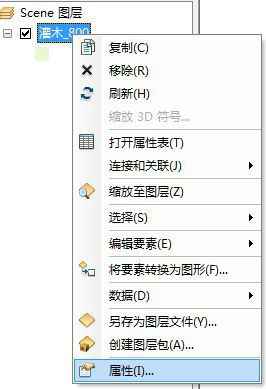

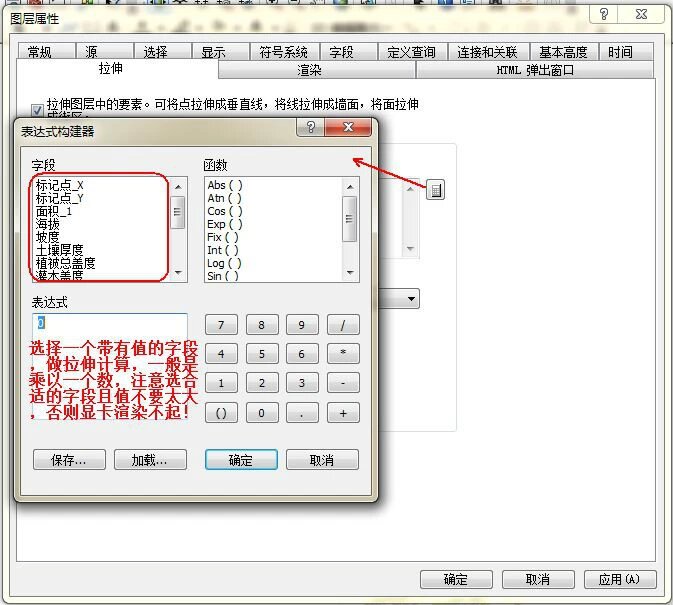

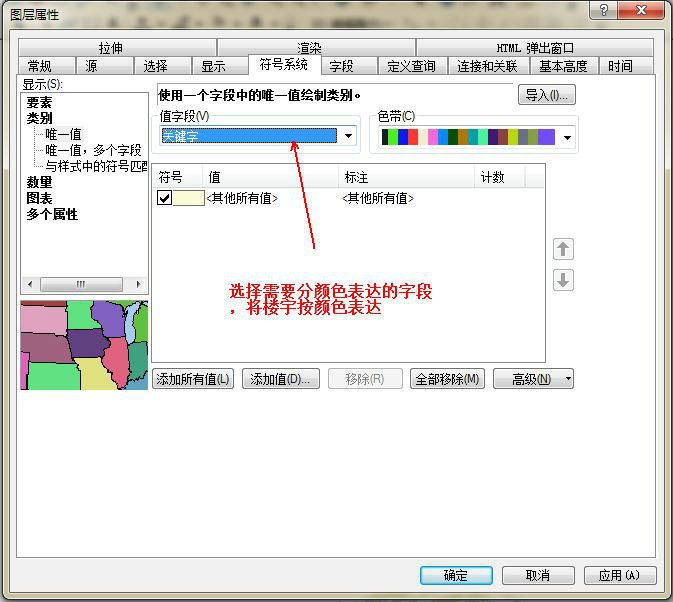

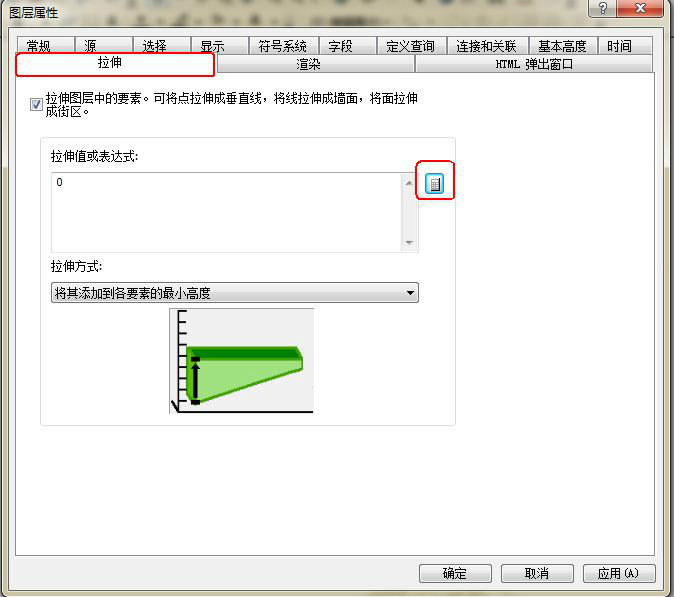

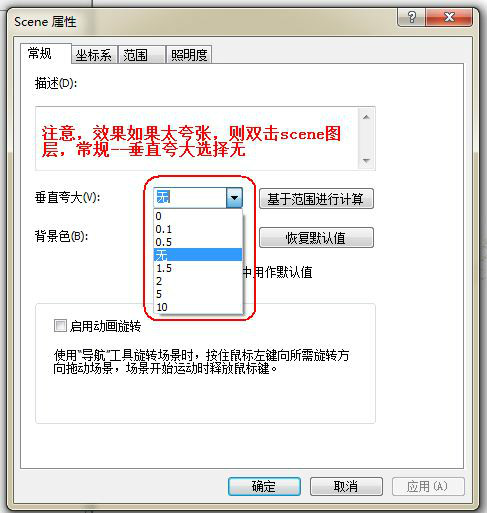

14.Arcscene中房屋道路等面状图的三维表达
