PADS 入门教程（一）

已于 2024-10-19 19:49:11 修改
阅读量5.1k 收藏 49
点赞数 21
分类专栏： PADS 学习 文章标签： pcb工艺
于 2024-10-17 14:11:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/xile_5/article/details/142998751
版权

一、PADS常用到的软件：

PADS Layout：封装

PADS Logic：原理图

PADS Router：布线

二、绘制框图

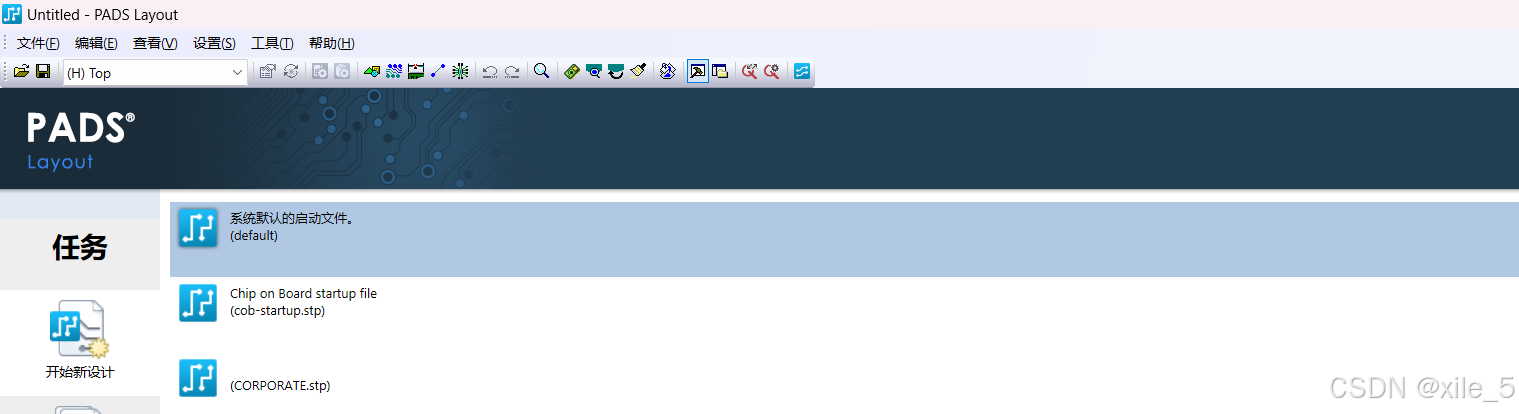

使用PADS Layout进行绘制。

使用到的无模命令：（英文状态下）
切换单位：UM/UMM        密尔/毫米

快速测量：Q

使用到的快捷方式：

CTRL+Q        打开绘图特性

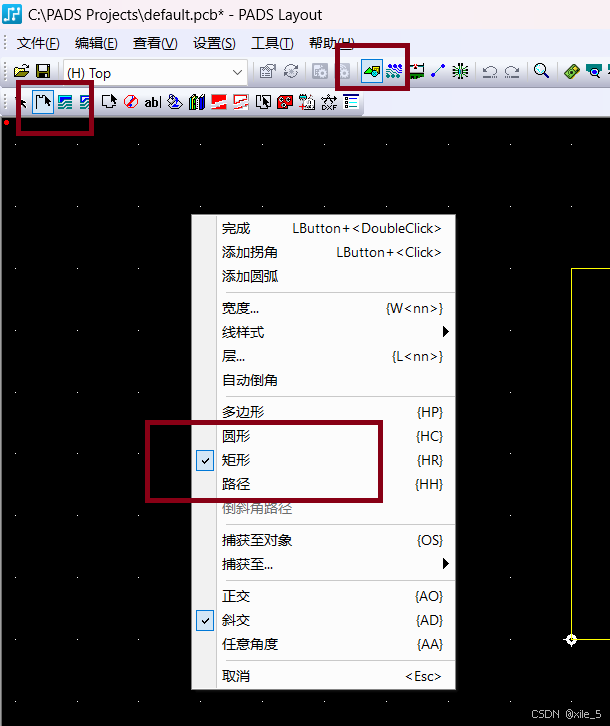

1.如果没有板框，则需要自己绘制，

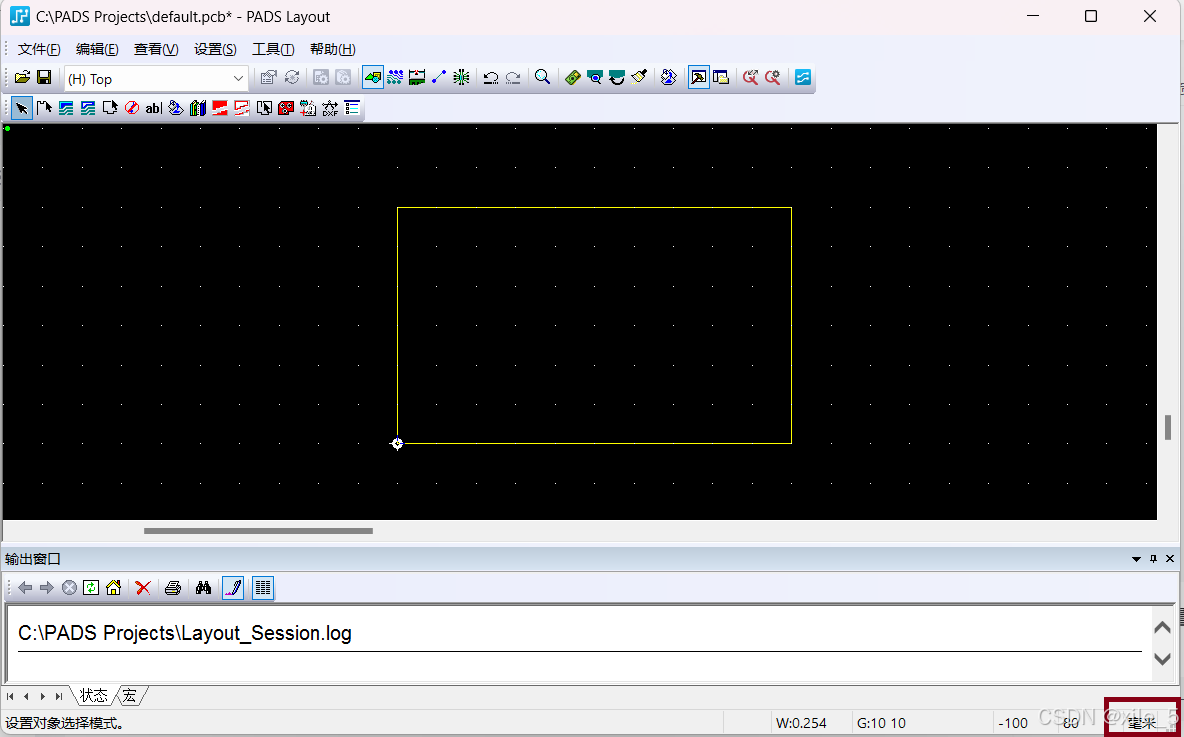

将单位切为毫米（公制)，绘制图形

全选->特性->将其类型选为板框

最低0.47元/天 解锁文章
