第19章Flash设备驱动之Nand Flash驱动

19.3 Nand Flash驱动

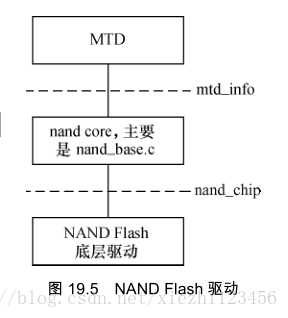

    如图 19.5 所示，Linux 内核在 MTD的下层实现通用的 NAND 驱动（主要通过 drivers/mtd/nand/

nand_base.c 文件实现），因此芯片级的 NAND 驱动不再实现mtd_info 中的 read()、write()、read_oob()、write_oob()等成员函数，而主体转移到 nand_chip 数据结构。

    MTD 使用 nand_chip 数据结构表示一个 NAND Flash 芯片，这个结构体中包含了关于 NAND Flash 的地址信息、读写方法、ECC 模式、硬件控制等一系列底层机制，其定义如代码清单 19.10所示。

代码清单 19.10 nand_chip 结构体

include/linux/mtd/nand.h

struct nand_chip {
        void  __iomem   *IO_ADDR_R;
        void  __iomem   *IO_ADDR_W;

        uint8_t         (*read_byte)(struct mtd_info *mtd);
        u16             (*read_word)(struct mtd_info *mtd);
        void            (*write_buf)(struct mtd_info *mtd, const uint8_t *buf, int len);
        void            (*read_buf)(struct mtd_info *mtd, uint8_t *buf, int len);
        int             (*verify_buf)(struct mtd_info *mtd, const uint8_t *buf, int len);
        vo
