verilog 简单分频程序

• 偶数分频

最简单二分频，在输入时钟上升沿翻转即可。

N分频（N为偶数），计数器计数到N/2-1翻转。如进行4分频，count=4/2-1=1时翻转，6分频计数器计到2
翻转。程序如下，经过实测验证，正确。

时序如图：可以看出，从36到42是一个周期，6分频（42-36=6）

• 奇数分频

如三分频，对计数器进行模三翻转，即计数到1和2进行翻转，可以得到占空比为1/3或2/3的3分频时钟，程序如下：

时序结果如图所示：三分频，占空比1/3（说明上电默认clkout初值为0）

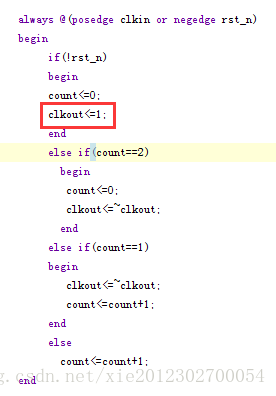

如若修改clkout初值为1，则占空比为2/3，程序如下：

时序如图：
