本文档详细介绍了Dalvik虚拟机的测试工具及其使用方法，包括测试工具的实现原理、参数配置、运行流程和结果分析等内容。
1 测试工具的实现
1.1 调研目的
目前正在进行针对Unicore架构的Dalvik虚拟机改写，为了保证整个Android操作系统在Unicore上的正常运行，我们试图先独立测试改写后的Dalvik虚拟机；而Android2.1源码中包含了dalvik虚拟机的测试工具，其目录位于/android2.1/dalvik/tests下，我们先对它进行调研，看能否用它来测试我们改写后的dalvik虚拟机。
调研分为三部分进行，首先了解该测试工具的实现方式，其次介绍它的使用方法，最后评估用它测试修改后的dalvik虚拟机的可行性。
1.2 tests简介
首先分析/android2.1/dalvik/tests目录的结构：
-tests dalvik测试工具和测试代码文件夹。
--001——078 文件夹，保存了78个测试代码，主要由/src/*.java（测试所需代码）
以及xpected.txt（测试期望结果文档）和info.txt（测试说明文档）；
--ect 试工具的最终实现脚本，用Linux shell命令格式写成；
--run-all-tests 执行文件，测试所有78个测试代码；
--run-test 可执行文件，指定参数来测试特定的测试代码。
1.3 测试工具的实现
通过上节的介绍，要理解测试工具是如何实现对dalvik虚拟机的测试，就必须理解run-test可执行文件（run-all-tests可以看做是逐一调用run-tests），下面将具体介绍该可执行文件的实现方式。
1.3.1 run-test的参数
1.3.1.1 综述
进入/android2.1/dalvik/tests，在Linux shell下输入命令：
./run-test –help
可以出现使用帮助，罗列并解释如下：
run-test –help 打印帮助信息
run-test [options] [test-name] 正常运行命令的格式
run-test --dev [options] [test-name] 开发模式（运行结果dump到stdout）
run-test --update [options] [test-name] 更新模式（运行结果代替expect.txt）
运行参数：
--fast 使用快速解释器（默认）
-jit 使用JIT
--portable 使用可移植的解释器
--debug 等待调试器的连接
--no-verify 关闭校对功能（默认打开）
--no-optimize 关闭代码优化功能（默认打开）
--no-precise 关闭精确GC功能（默认打开）
--zygote 从Zygote进程创建当前进程，如果使用，当前运行参数会被忽视
--local 使用主机-本地（host-local）模拟器
--valgrind 本地运行时使用内存监测
--reference 使用主机-本地参考（host-local reference）模拟器
通过帮助信息我们了解到，run-test有正常模式、开发模式、更新模式三种模式和多种参数，下面对参数的含义进行更详细的说明，并评估了该参数对于我们使用本测试工具的价值，在下文中我们根据需要进一步调研一部分参数：
参数 含义 价值
fast dalvik的解释器采用快速解释器，与可移植型解释器相对 高
jit android2.2开始采用的jit技术 低
portable dalvik解释器采用可移植型解释器，与快速解释器相对 高
debug 调试用，等待调试器连接 高
verify dexopt的校对模式，dexopt用于dex代码的优化 中
optimize dexopt的优化模式 中
precise GC管理的一个选项 低
zygote 直接从Zygote进程创建测试进程 中
local 使用local设备（不是host上的虚拟机）来测试 高
valgrind --local并且添加了内存管理的东西 低
reference 可使用host上的模拟器，模拟local设备的虚拟机进行测试 高
1.3.1.2 debug
该参数的帮助文档是：等待调试器的连接（wait for debugger to attach）。为了使用该参数必须实现android的调试器（Debugger），dalvik虚拟机支持许多开发环境下的源码级的调试，任何基于JDWP（Java Debug Wire Protocol）的远程调试工具都可以，包括JDB、Eclipse、JSwat等。
首先，介绍该参数的实现原理。在本测试的脚本文件/android2.1/dalvik/tests/ect/push-and-run-test-jar（下文将解释为什么是这个）中可以看出，debug参数是通过以下命令才实现的：
代码位置：/android2.1/dalvik/tests/ect/push-and-run-test-jar
源代码：
调试参数设定：
if [ "$DEBUG" = "y" ]; then
DEX_DEBUG="-agentlib:jdwp=transport=dt_android_adb,server=y,suspend=y"
fi
执行命令：
adb shell cd /data \; dalvikvm $DEX_VERIFY $DEX_OPTIMIZE $DEX_DEBUG \
$GC_OPTS -cp test.jar "-Xint:${INTERP}" -ea Main "$@"
参数解释如下：
transport： 所使用的传输机制，dalvik支持TCP/IP socket、通过adb（dt_android_adb）访
问USB的方式；
server： 决定虚拟机是作为服务器（server）还是客户端（client），作为服务器时，虚拟机等待调试器连接，反之，虚拟机主动试图连接调试器；
suspend： 如果是y，虚拟机在调试器连接之前不运行任何代码，连接时，它会告诉调试器它挂起了，直到有新的指令它才会运行。
最终--debug的参数变为dalvikvm可执行文件的参数来执行。至于JDWP的工作原理，在此不展开讨论。
下面，介绍--debug参数的具体使用方法（以在Linux下运行android模拟器、执行本测试方法第17号源码为例进行介绍）。
1、在本地Linux环境启动android模拟器
cd /android2.1/out/host/linux-x86/bin （添加了环境变量后就可以在任意目录输入emulator）
emulator
2、运行本测试工具
cd /android2.1/dalvik/tests
./run-test --debug 017
此时在shell下将显示如下内容：
[seucr@android2 tests]$ ./run-test --debug 017-float/
/home/seucr/android2.1_r2/dalvik/tests/017-float: running...
（等待调试器连接）
3、运行DDMS
DDMS（Dalvik Debug Monitor Server）可以看做连接设备和JDWP调试器的桥梁，它显示设备当前的进程、方法等内容，允许向设备发送命令，调试器可以通过它看到设备底层的PID号、进程号等内容。
cd /android2.1/out/host/linux-x86/bin
ddms
此时在DDMS界面上可以看到当前模拟器的运行状态。由于此时已经在运行debug下的测试，因此在DDMS上可以看到一个进程名叫“？”，点击它。
4、运行JDB调试
jdb -attach localhost:8700
此时shell会显示如下内容：
[seucr@android2 bin]$ jdb -attach localhost:8700
Set uncaught java.lang.Throwable
Set deferred uncaught java.lang.Throwable
Initializing jdb ...
>
VM Started: "thread=<3> main", dalvik.system.NativeStart.main(), line=-1 bci=-1
<3> main[1]
此时就已经进入了调试界面，通过help命令可以看到可执行的命令，包括run、step、stepi等很多。直接运行run可以跑完测试程序。
5、结果分析
最终的结果很有可能是测试FAILED（判断依据下文将详细叙述）。这是因为在执行build时前期会导致：
DDM dispatch reg wait timeout
Can't dispatch DDM chunk 52454151: no handler defined
错误，后来就可以正常运行，具体原因不详。但是对比expect.txt和output.txt，可以看出期望的结果已经运行出来了。
1.3.2 run-test的实现——基础
run-test可执行文件是一个Linux Shell的脚本文件，下面分析它的执行流程，从而调研本测试工具是如何测试dalvik虚拟机的。
run-test的执行流程图如下所示：
对于我们使用run-test来说，没有必要详细介绍内部的信息传递机制、具体参数的含义，只需要了解到它是怎么实现对dalvik虚拟机的测试的，下面具体就最后一个模块“选择要执行的脚本”来进行阐述。
我们以使用默认的不含运行时参数的run-test命令为例进行介绍：
代码位置：/android2.1/dalvik/tests/run-test 第218——230行

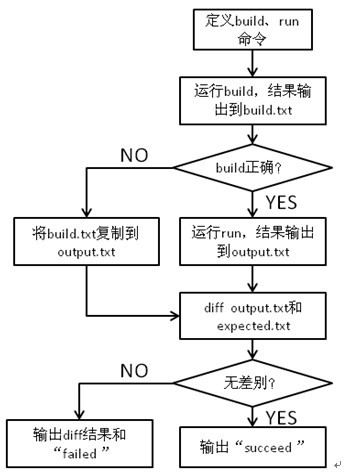

其代码可简化为如下流程图：
从这张流程图中可以清晰地看到执行的过程和判断的依据，但是又会产生两个疑问：这样为什么就能测试dalvik虚拟机了呢？宏build和run又是怎样、是在哪儿执行的呢？
1.3.3 run-test的实现——进阶
1.3.3.1 测试dalvik原理
首先解决第一个疑问，为什么这样就能测试dalvik虚拟机。
dalvik虚拟机的作用包括两部分：解释和运行。解释是将android应用程序、framework层等处所用的JAVA代码解释为.dex格式，运行是通过dalvik虚拟机来执行该.dex文件。如果有本地调用则通过JNI Call Bridge来解决。而上述流程图中可以明显看出，run-test可执行文件正是重复了dalvik虚拟机的工作，并且将当前dalvik虚拟机的代码运行结果和标准android2.1的dalvik虚拟机的运行结果比对从而判断虚拟机能否正常运行。

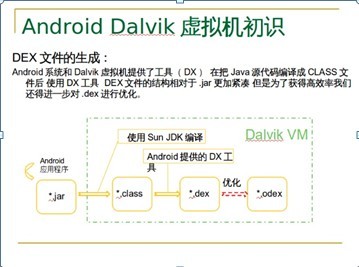

下图表示了android对于*.java的处理流程，可以粗略表征dalvik虚拟机的工作流程。
1.3.3.2 run-test最终实现方式
下面解决第二个问题：宏build和run又是怎样、是在哪儿执行的呢？
在run-test中有如下定义：
代码位置：/android2.1/dalvik/tests/run-test
源代码：
39 export JAVA="java"
export JAVAC="javac -target 1.5"
export RUN="${progdir}/etc/push-and-run-test-jar"
44 build="build"
run="run"
192 if [ '!' -r "$build" ]; then
cp "${progdir}/etc/default-build" build
fi
if [ '!' -r "$run" ]; then
cp "${progdir}/etc/default-run" run
fi
从这里可以清晰地看出，最终执行没有运行时参数的run-test的宏build和run的是/tests/ect/default-build和/tests/ect/default-run（其实是/tests/ect/push-and-run-test-jar）脚本文件。其中default-build将.jar转化为.dex（解释的功能），default-run将执行push-and-run-test-jar脚本，它通过如下语句来实现dalvik的运行功能：
代码位置：/android2.1/dalvik/tests/ect/push-and-run-test-jar
源代码：
108 adb push test.jar /data
adb push test-ex.jar /data
130 adb shell cd /data \; dalvikvm $DEX_VERIFY $DEX_OPTIMIZE $DEX_DEBUG \
$GC_OPTS -cp test.jar "-Xint:${INTERP}" -ea Main "$@"
这里也就解释了宏build和run事实上是在一个运行android的镜像的ARM设备（device）上执行的，因为它必须要执行adb shell、adb push，必须要执行镜像根目录下的/system/bin/dalvikvm可执行文件来解析.jar，而在当前dalvikvm是基于ARM架构编译出来的，在本地（host）上是不可执行的文件。
1.3.4 测试源代码
测试代码并不是没有针对性的任意JAVA程序，其组成都有如下规律：
1、代码结构：
--src 保存了源代码
-Main.java 执行的java代码（有点像C里面的main()函数的意思）
-*.java Main.java要调用的其他方法（面向对象而已）
--expect.txt 保存了android2.1的官方dalvik运行Main.java的结果
--info.txt 介绍了这个测试的内容
--src2 少数有，用于在更换了编译生成了.class文件导致的“API不匹配”情况处理
2、代码测试目标明确，分门别类地测试了参数设定、参数传递、进程管理、指针、线程、gc等等各个方面，通过查看哪个代码测试结果和expect.txt不同，可以了解到dalvik虚拟机在处理哪方面问题上有错误。
2 测试工具的使用
2.1 测试工具在ARM设备上的使用方法
2.1.1 使用条件
从1.3.3节的分析可知，本测试工具的使用目前必须有以下两个条件：
1、 有ARM架构的android设备或者本地虚拟机（？可能由--local参数决定）；
2、 在Linux环境下可连接到该设备；
其中第一个条件是由/android2.1/dalvik/tests/ect/push-and-run-test-jar中的adb命令、dalvikvm可执行文件（android整体编译生成，目前TARGET-ARCH为ARM）决定的，对于将.java解释为.dex是否需要设备还没有进行测试，第二个条件是由/android2.1/dalvik/tests/下的脚本文件写法决定的，它使用了Linux shell，因此只能在Linux下执行，不能在windows下运行该脚本。
2.1.2 使用方法
根据上述条件，可以写出本测试工具的使用流程。
1、进入android2.1目录，编译android源码
cd /USERDIR/android2.1
make
编译结束后，进入/out/target/product/generic/system/bin，查看是否生成了dalvikvm，如果没有，编译错误，重新检查并编译。
2、在本地Linux环境android模拟器上测试其虚拟机（可省略，直接做第三步，但不推荐）
（1）启动模拟器
cd /out/host/linux-x86/bin （添加了环境变量后就可以在任意目录输入emulator）
emulator
（2）进入/android2.1/dalvik/tests/目录，shell下输入：
./run-test 代码文件夹名称 测试指定文件夹的代码
./run-all-tests 测试整个tests的78个代码
即可运行本测试工具。
在本模式下可以用的参数包括—fast、--portable、--no-verify、--no-optimize和--reference，--debug和--zygote没有测试，--local、--vargrind不可用。
3、在ARM架构的android设备上测试其虚拟机
（1）连接Linux环境（VMware虚拟机、Linux操作系统等等）到外部android设备。该步方法不统一，但衡量标准是，能在Linux下敲adb shell能连接到该设备。
（2）进入/android2.1/dalvik/tests/目录，shell下输入：
./run-test 代码文件夹名称 测试指定文件夹的代码
./run-all-tests 测试整个tests的78个代码
即可运行本测试工具。
2.1.3 测试结果分析
对于任何一个测试，评判测试成功与否的标准是对比android2.1官方dalvik运行该测试代码的结果（expect.txt）和用户dalvik运行测试代码的结果（output.txt）是否相同。
如果结果相同，则测试成功，会在shell下显示
android2.1_r2/dalvik/tests/代码文件夹名称: succeeded!
如果结果不相同，则测试失败，会在shell下显示
/android2.1_r2/dalvik/tests/017-float: FAILED!
#################info
CONTENT 测试内容
#################diffs
--- expect.txt 2010-06-23 08:58:55.000000000 +0800
+++ output.txt 生成时间
CONTENT 不同的地方
#################
file left in /tmp/test-NUM 测试生成的东西
根据这些可以找出哪里不同，从/tmp/test-NUM（/是LINUX的根目录）文件夹下可以查看到dalvik运行的结果，更方便查处错误的所在。需要注意的是，不是报FAILED错就代表着dalvik有问题。例如浮点运算会和具体硬件有关，测试结果和expect.txt很有可能不同，因此如果发现错误，需要逐个分析再对dalvik功能下结论。
3 后记
本测试工具的使用必须是在android设备运行起来、能使用adb和dalvikvm可执行文件的情况下， 对该设备的虚拟机工作功能正确性进行测试。因此，本测试应该是放在dalvik修改工作的最后进行。
