基于GNUradio+USRP X310的WBFM对通调试

最新推荐文章于 2025-05-16 16:09:21 发布

无解拿铁

最新推荐文章于 2025-05-16 16:09:21 发布

阅读量804

点赞数 4

CC 4.0 BY-SA版权

分类专栏： USRP 文章标签： ubuntu

本文链接：https://blog.youkuaiyun.com/xiaozir/article/details/137605351

目录

引言
1.硬件连接
2.GNUradio软件框图
参考

引言

基础准备：总：基于USRP X310完成环境构建和示例波形实验

1.硬件连接

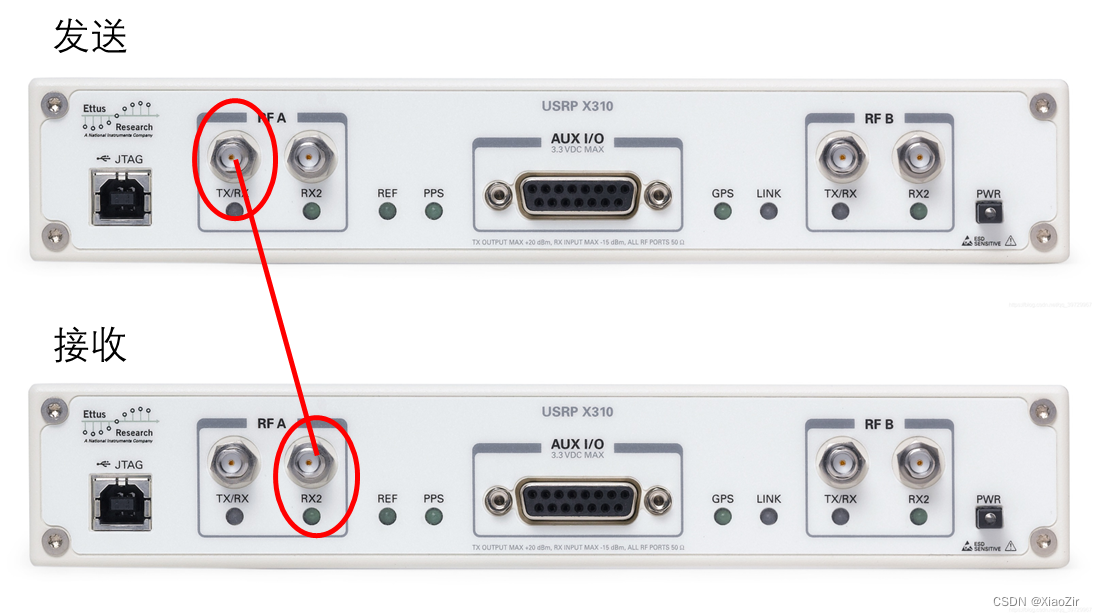

如下图采用SMA连接线直连两台USRP设备，分别接上电源。（注意事项待补充，欢迎评论区讨论）
在这里插入图片描述

2.GNUradio软件框图

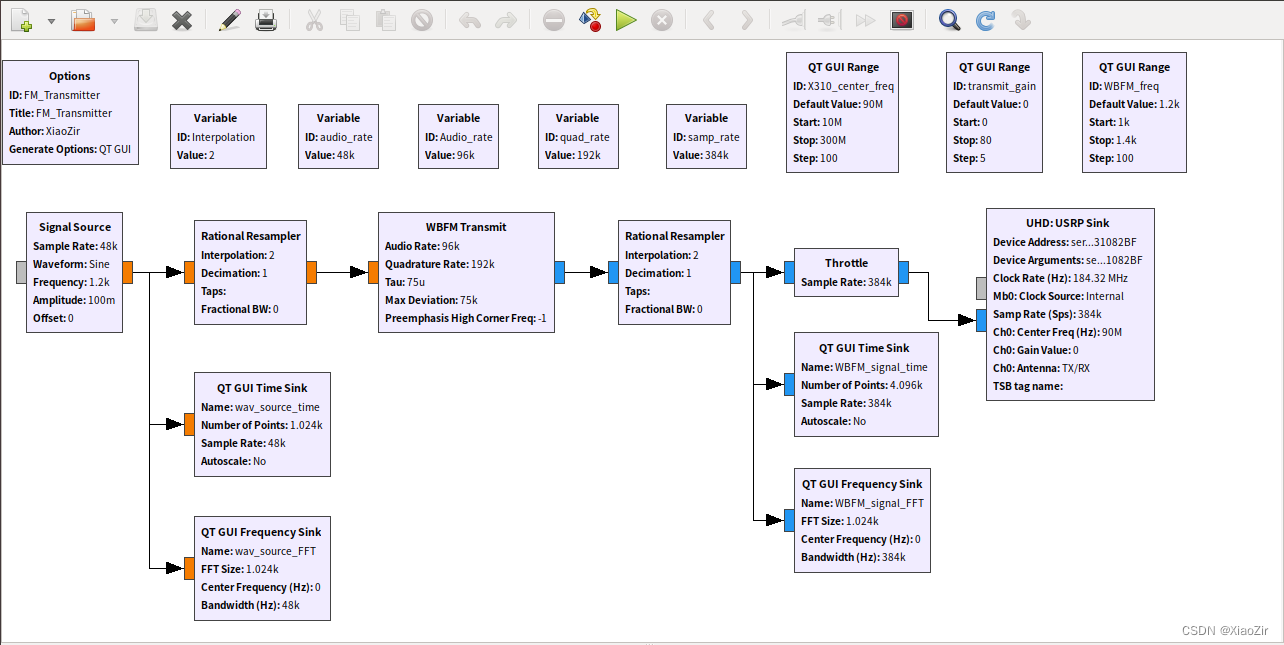

2.1发送端

在这里插入图片描述

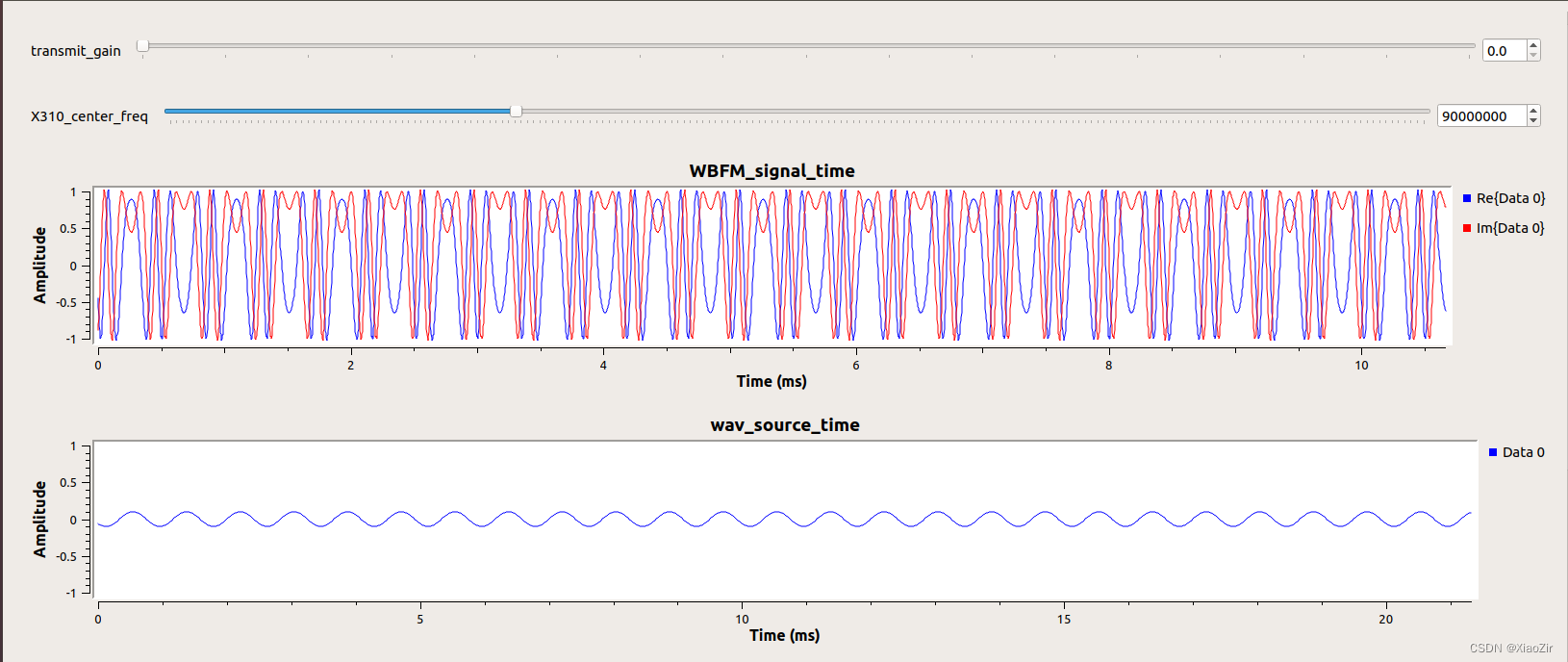

时域运行结果：

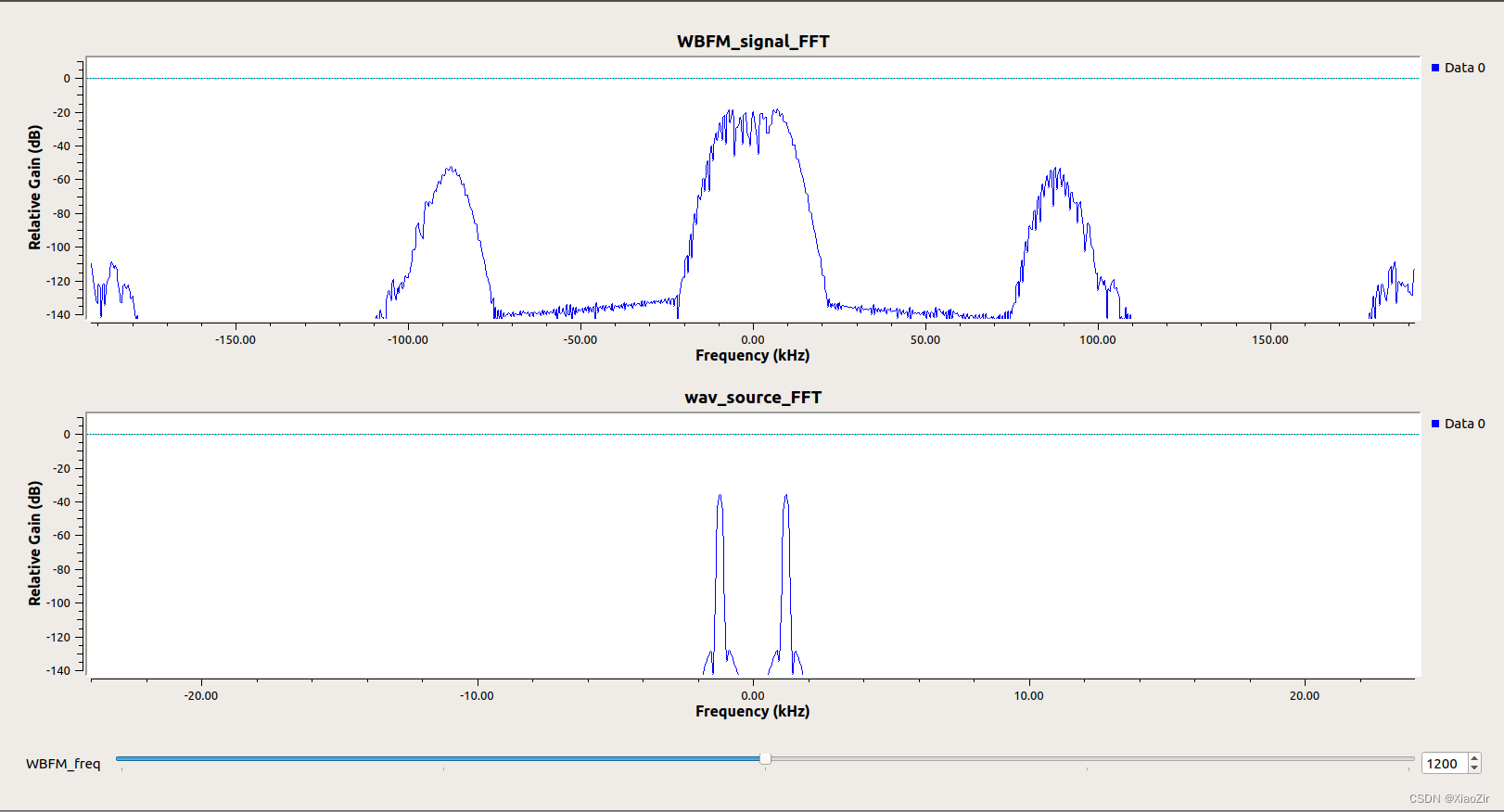

频域运行结果：

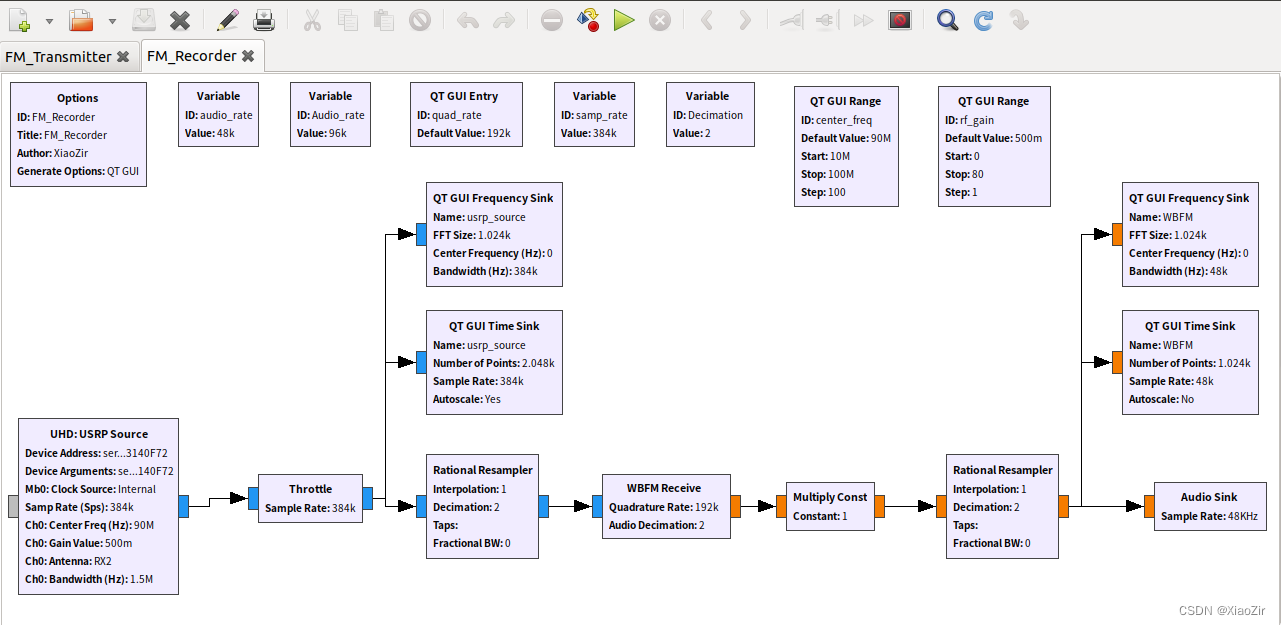

2.2接收端

在这里插入图片描述

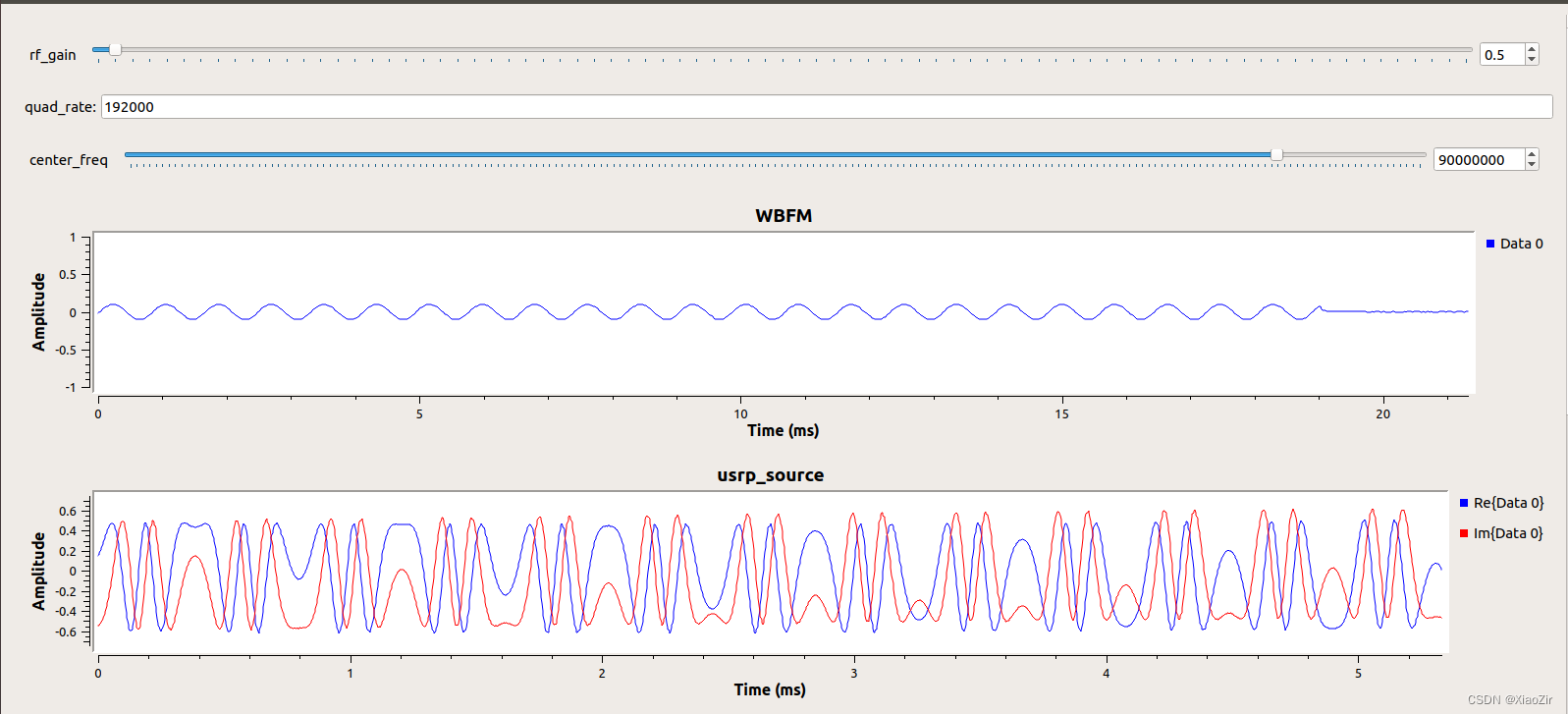

时域运行结果：
