使用VLAN，实现网络间的安全隔离，竟用Cisco Packet Tracer Student 6.2 模拟实现？

需求说明：

某企业网络未扩建前经常有网络不稳定的情况，想通过升级改造对网络在逻辑上进行安全隔离，来保证网络有效稳定运行。技术部和市场部各有计算机10台，所有计算机通过双绞线连接到交换机上，IP地址也在同一网段。企业负责人要求在不改变现有网络连接方式及IP地址的情况下，将两个部分的网络进行隔离。

需求分析：

要让两个部分运行过程中网络互不影响，同时又不改变原有网络配置，只需要将两个部门的网络在逻辑上进行隔离。本次案例使用虚拟局域网技术（VLAN），来将两个部门划分成两个不同的VLAN，再将交换机端口划分到两个VLAN中，从而实现技术部和市场部数据互不影响，本案例前提使用Cisco Packet Tracer Student 6.2模拟交换机实现需求。

实施步骤：

一.设备选择及连接

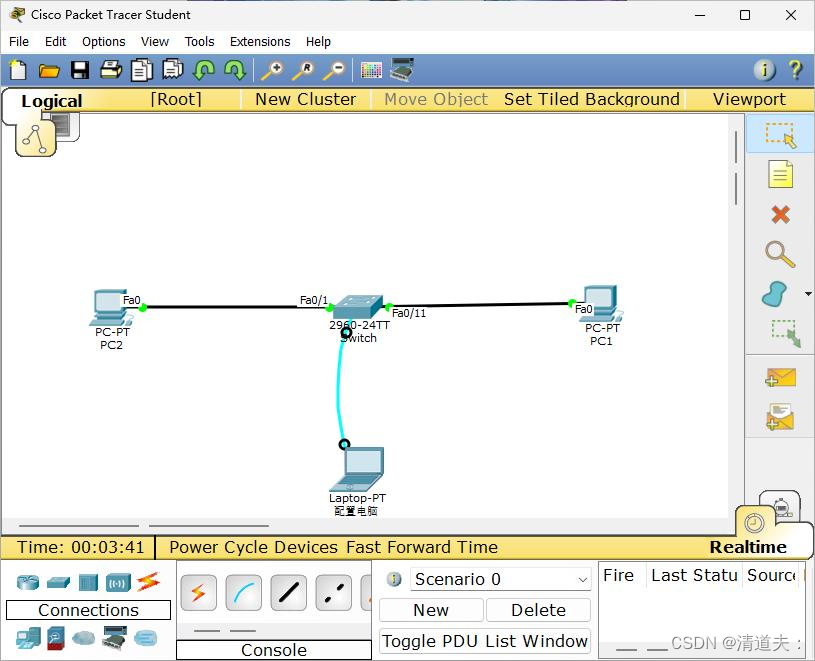

二层交换机（支持VLAN）1台，主机2台，配置主机1台，Console配置线一根，直通网络若干，根据需求使用Cisco Packet Tracer Student 6.2搭建的网络拓扑结构图如下：

二.需求方案实现

使用一台思科24口交换机2960和两台主机（PC1和PC2）及配置主机（配置
