中间件-MyCat学习笔记

MyCat安装部署

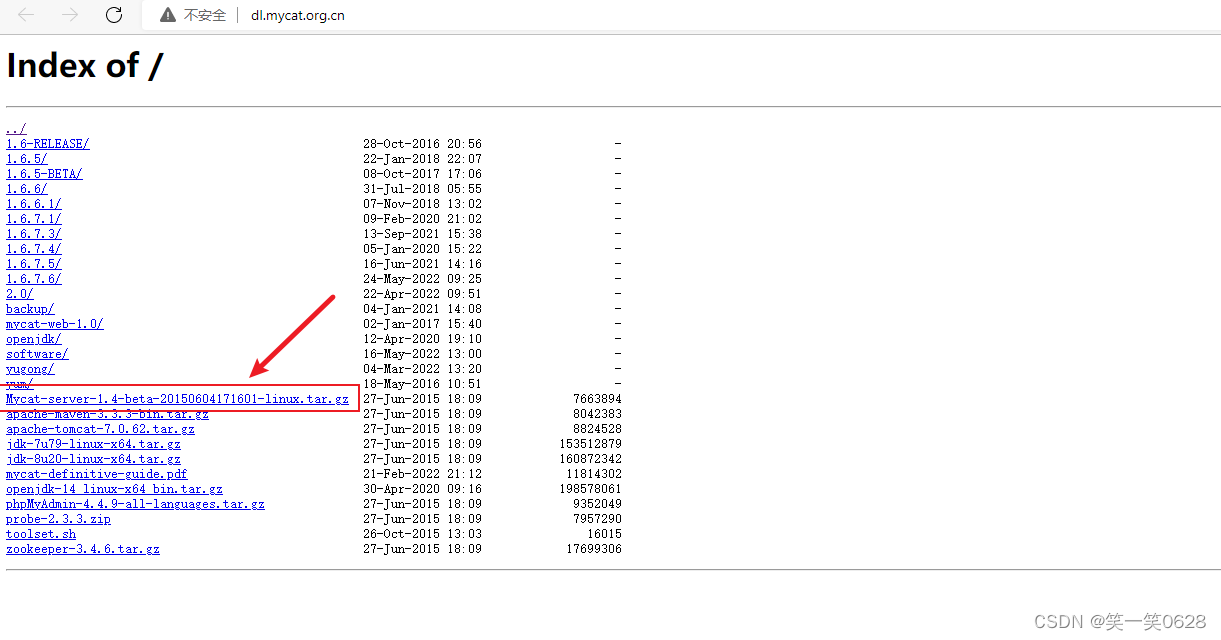

官网下载地址http://dl.mycat.org.cn/

三个配置文件：schema.xml定义逻辑库、表、分片节点等内容、rule.xml定义分片规则、server.xml定义用户以及系统相关变量如端口

MyCat对接MySQL

修改配置文件server.xml中的用户信息，配置逻辑库的访问用户和库名

<user name="mycat">
	<property name="password">mycat</property>
	<property name="schemas">TESTDB</property>
	<property name="readOnly">true</property>
</user>

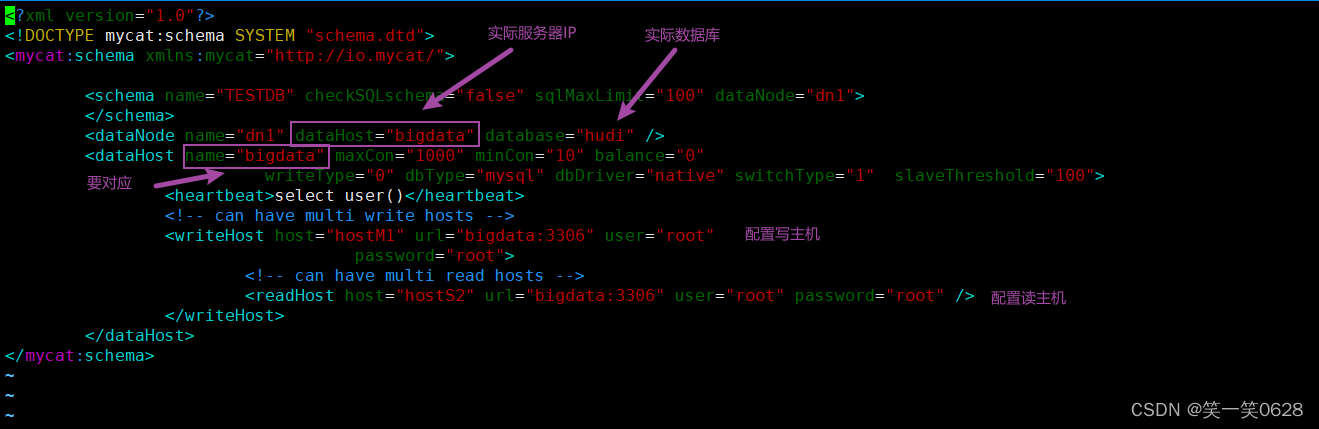

修改配置文件schema.xml

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
</schema>
<dataNode name="dn1" dataHost="bigdata" database="hudi" />
<dataHost name="bigdata" maxCon="1000" minCon="10" balance="0"
		  writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
	<heartbeat>select user()</heartbeat>
	<!-- can have multi write hosts -->
	<writeHost host="hostM1" url="bigdata:3306" user="root"
			   password="root">
		<!-- can have multi read hosts -->
		<readHost host="hostS2" url="bigdata:3306" user="root" password="root" />
	</writeHost>
</dataHost>

验证数据库访问情况

#如远程访问报错，请建对应用户
grant all privileges on *.* to root@'缺少的host'  identified by '密码';

启动程序

# 控制台启动
$MYCAT_HOME/bin/mycat console
# 后台启动
$MYCAT_HOME/bin/mycat start

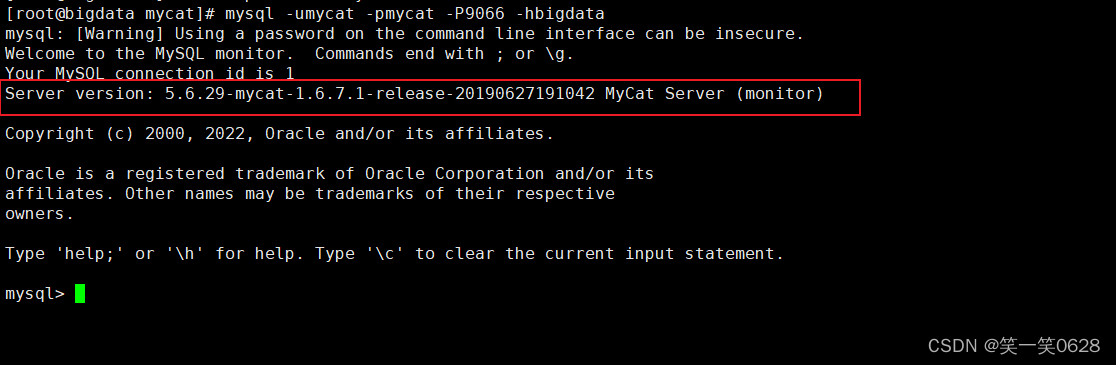

登录后台管理窗口：用于管理维护MyCat

mysql -umycat -pmycat -P9066 -hbigdata

# 常用命令
show database
show @@help

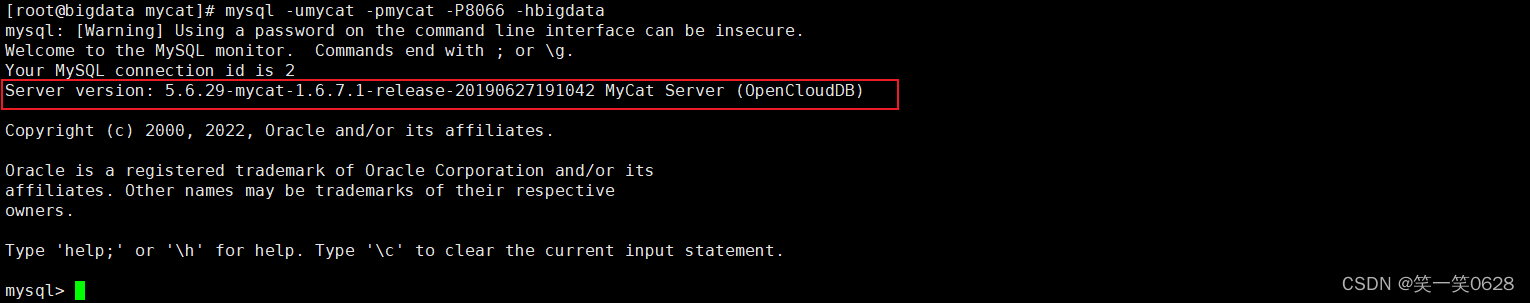

登录数据窗口：用于通过MyCat查询数据

mysql -umycat -pmycat -P8066 -hbigdata

使用MyCat搭建读写分离-MySQL一主一从

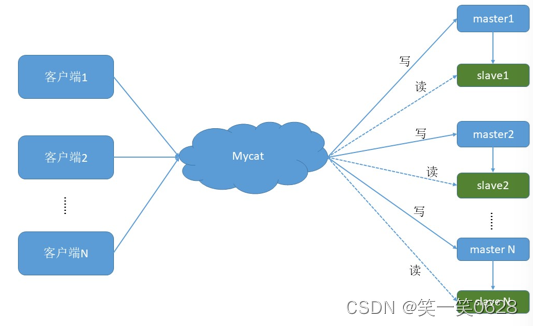

一个主机用于处理所有写请求，一台从机负责所有读请求，架构图如下

修改MySQL配置文件/etc/my.cnf

主机配置(ip:host79)

# 主服务器唯一ID
server-id=1
# 启用二进制日志
log-bin=mysql-bin
# 设置不要复制的数据库(可设置多个)
binlog-ignore-db=mysql
binlog-ignore-db=information_schema
# 设置需要复制的数据库
binlog-do-db=需要复制的主数据库名字
# 设置logbin格式
binlog_format=STATEMENT

从机配置(ip:host80)

# 从服务器唯一ID
server-id=2
# 启用中继日志
relay-log=mysql-relay

MySQL实现主从复制

并且主从都需要重启MYSQL服务、以及关闭防火墙

systemctl restart mysqld
systemctl status mysqld

在主机上建立账户并授权slave

#在主机MySQL里执行授权命令
GRANT REPLICATION SLAVE ON *.* TO 'slave'@'%' IDENTIFIED BY '123123';

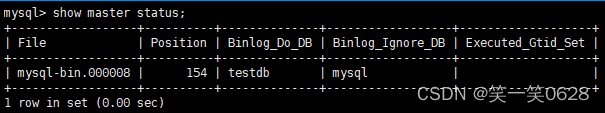

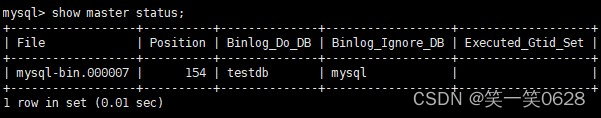

# 查看master状态
show master status
# 记录下File的Position的值，执行完此步骤后不操作主MySQL，防止主服务器状态值变化

在从机上配置需要复制的主机

# 复制主机的命令
CHANGE MASTER TO MASTER_HOST='主机的IP地址',
MASTER_USER='slave',
MASTER_PASSWORD='123123',
MASTER_LOG_FILE='mysql-bin.具体数字',MASTER_LOG_POS=具体值;

# 启动从服务器复制功能
start slave;

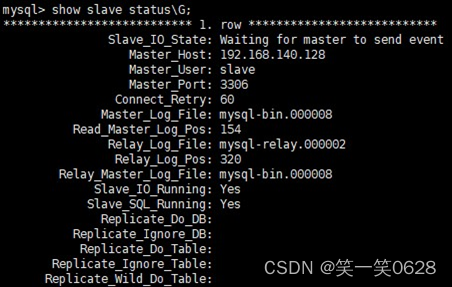

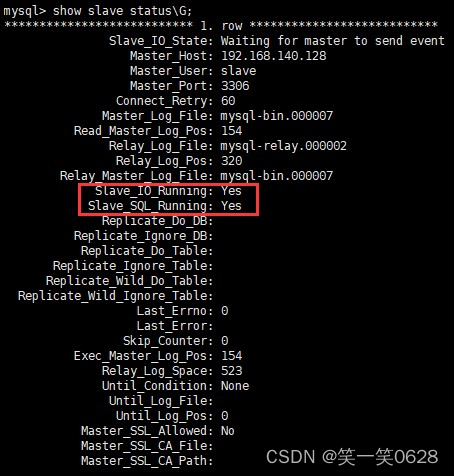

# 查看从服务器状态
show slave status\G;

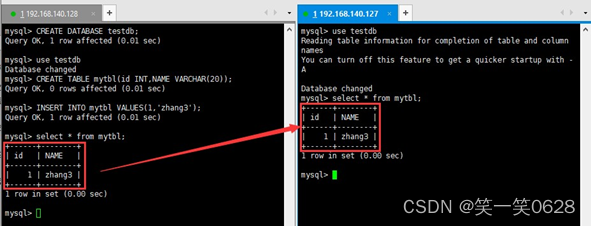

主机新建库、新建表、insert记录、从机复制

停止主从复制功能

stop slave;

重新配置主从

stop slave;
reset master;

通过MyCat实现读写分离

修改MyCat的配置文件schema.xml中的dataHost标签的balance属性，通过此属性配置读写分离类型

balance="0", 不开启读写分离机制，所有读操作都发送到当前可用的 writeHost 上

balance="1"，全部的 readHost 与 stand by writeHost 参与 select 语句的负载均衡，简单的说，当双主双从模式(M1->S1，M2->S2，并且 M1 与 M2 互为主备)，正常情况下，M2,S1,S2 都参与 select 语句的负载均衡

balance="2"，所有读操作都随机的在 writeHost、readhost 上分发

balance="3"，所有读请求随机的分发到 readhost 执行，writerHost 不负担读压力

<dataHost name="host1" maxCon="1000" minCon="10" balance="2"
		  writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">

验证方式

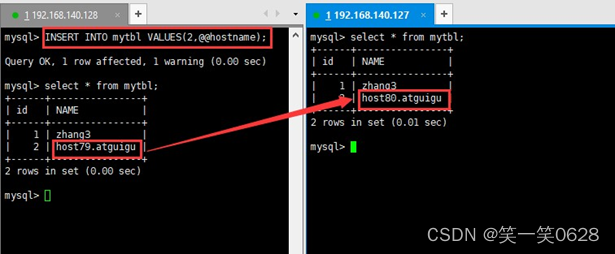

验证方式：由于配置的binlog_format=STATEMENT ，所以在使用系统变量或者时间函数时会造成不一致，通过这种方式插入系统IP，查看是否是同一个服务读写即可验证。

# 启动MyCat

# 在写主机插入
insert into mytbl values (1,@@hostname);
# 在MyCat里查询
select * from mytbl;

# 在Mycat里查询mytbl表,可以看到查询语句在主从两个主机间切换

使用MyCat搭建读写分离-MySQL双主双从

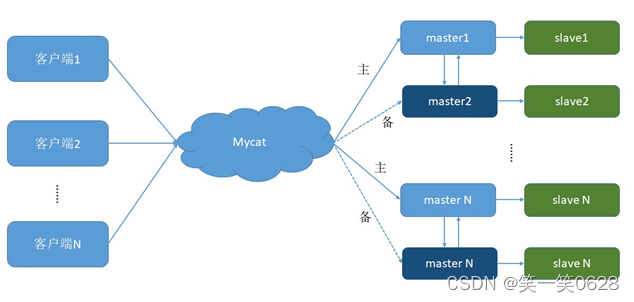

一个主机M1用于处理所有的写请求，它的从机S1和另一台主机M2还有它的从机S2负责所有读请求。当M1主机宕机后，M2主机负责写请求，M1、M2互为备机。架构图如下

编号	角色	IP 地址	机器名
1	Master1	192.168.140.128	host79
2	Slave1	192.168.140.127	host80
3	Master2	192.168.140.126	host81
4	Slave2	192.168.140.125	host82

修改MySQL配置文件/etc/my.cnf

Master1配置

# 主服务器唯一ID
server-id=1
# 启用二进制日志
log-bin=mysql-bin
# 设置不要复制的数据库(可设置多个)
binlog-ignore-db=mysql
binlog-ignore-db=information_schema
# 设置需要复制的数据库
binlog-do-db=需要复制的主数据库名字
# 设置logbin格式
binlog_format=STATEMENT
# 在作为从数据库的时候，有写入操作也要更新二进制日志文件
log-slave-updates
# 表示自增长字段每次递增的量，指自增字段的起始值，其默认值是1，取值范围是1 .. 65535
auto-increment-increment=1
# 表示自增长字段从哪个数开始，指字段一次递增多少，他的取值范围是1 .. 65535
auto-increment-offset=1

Master2配置

# 主服务器唯一ID
server-id=3
# 启用二进制日志
log-bin=mysql-bin
# 设置不要复制的数据库(可设置多个)
binlog-ignore-db=mysql
binlog-ignore-db=information_schema
# 设置需要复制的数据库
binlog-do-db=需要复制的主数据库名字
# 设置logbin格式
binlog_format=STATEMENT
# 在作为从数据库的时候，有写入操作也要更新二进制日志文件
log-slave-updates
# 表示自增长字段每次递增的量，指自增字段的起始值，其默认值是1，取值范围是1 .. 65535
auto-increment-increment=1
# 表示自增长字段从哪个数开始，指字段一次递增多少，他的取值范围是1 .. 65535
auto-increment-offset=1

Slave1配置

# 从服务器唯一ID
server-id=2
# 启用中继日志
relay-log=mysql-relay

Slave2配置

# 从服务器唯一ID
server-id=4
# 启用中继日志
relay-log=mysql-relay

并且主从都需要重启MYSQL服务、以及关闭防火墙

systemctl restart mysqld
systemctl status mysqld

在两台主机上建立账户并授权slave

#在主机MySQL里执行授权命令
GRANT REPLICATION SLAVE ON *.* TO 'slave'@'%' IDENTIFIED BY '123123';
#查询Master1的状态
show master status;
# 记录下File的Position的值，执行完此步骤后不操作主MySQL，防止主服务器状态值变化

在从机上配置需要复制的主机

Slave1复制Master1、Slave2复制Master2

#复制主机的命令
CHANGE MASTER TO MASTER_HOST='主机的IP地址',
MASTER_USER='slave',
MASTER_PASSWORD='123123',
MASTER_LOG_FILE='mysql-bin.具体数字',MASTER_LOG_POS=具体值;

#启动两台从服务器复制功能
start slave;
#查看从服务器状态
show slave status\G;

两个主机互相复制

Master2 复制 Master1，Master1 复制 Master2

#启动两台主服务器复制功能
start slave;

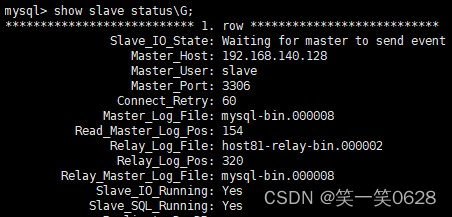

#查看从服务器状态
show slave status\G;

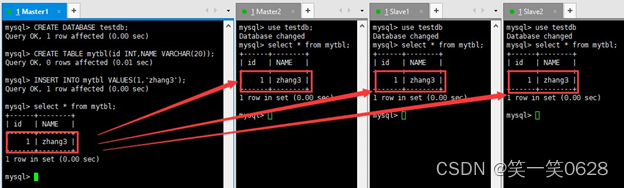

验证测试

Master1主机新建库、新建表、insert 记录，Master2和从机复制

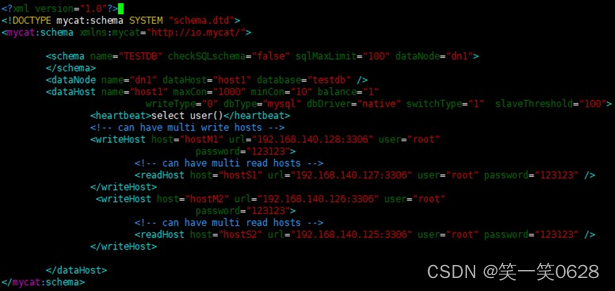

通过MyCat实现读写分离

<dataHost name="host1" maxCon="1000" minCon="10" balance="1" writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100" >
	<heartbeat>select user()</heartbeat>
	<!-- can have multi write hosts -->
	<writeHost host="hostM1" url="192.168.140.128:3306" user="root"password="123123">
		<!-- can have multi read hosts -->
		<readHost host="hostS1" url="192.168.140.127:3306" user="root" password="123123" />
	</writeHost>

	<writeHost host="hostM2" url="192.168.140.126:3306" user="root"password="123123">
		<!-- can have multi read hosts -->
		<readHost host="hostS2" url="192.168.140.125:3306" user="root"
		password="123123" />
	</writeHost>
</dataHost>

# 启动MyCat

# 在写主机插入
insert into mytbl values (3,@@hostname);
# 在MyCat里查询
select * from mytbl;

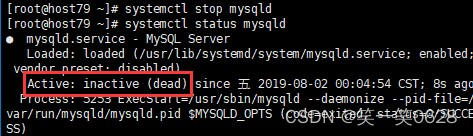

# Master1宕机
systemctl stop mysqld
# 在Mycat里插入数据依然成功，Master2自动切换为写主机
# Master1、Master2 互做备机，负责写的主机宕机，备机切换负责写操作，保证数据库读写分离高可用性。

MyCat垂直拆分-分库

分库划分

一个数据库由很多表构成，每个表对应着不同的业务，垂直切分是按照业务将表进行分类，分到不同的数据库上面，这样可以将数据或者说压力分摊到不同的库上面。划分表的原则：有紧密关联关系的表应该在一个库里，相互没有关联关系的表可以分到不同的库里。

实现分库

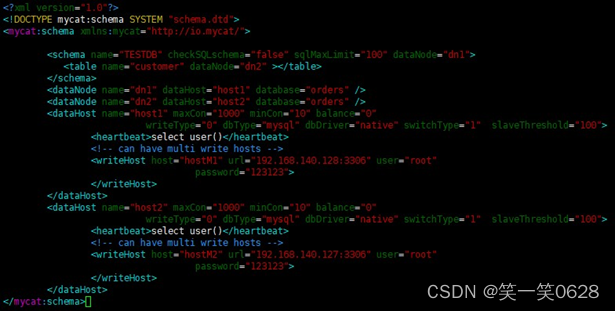

修改schema.xml配置文件

<schema name="TESTDB" checkSQLschema="false" sqlMaxLimit="100" dataNode="dn1">
	<table name="customer" dataNode="dn2" ></table>
</schema>

<dataNode name="dn1" dataHost="host1" database="orders" />
<dataNode name="dn2" dataHost="host2" database="orders" />

<dataHost name="host1" maxCon="1000" minCon="10" balance="0"writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
	<heartbeat>select user()</heartbeat>
	<!-- can have multi write hosts -->
	<writeHost host="hostM1" url="192.168.140.128:3306" user="root"password="123123">
	</writeHost>
</dataHost>

<dataHost name="host2" maxCon="1000" minCon="10" balance="0"writeType="0" dbType="mysql" dbDriver="native" switchType="1" slaveThreshold="100">
	<heartbeat>select user()</heartbeat>
	<!-- can have multi write hosts -->
	<writeHost host="hostM2" url="192.168.140.127:3306" user="root"password="123123">
	</writeHost>
</dataHost>

# 访问 Mycat
mysql -umycat -p123456 -h 192.168.140.128 -P 8066
# 切换到 TESTDB
# 创建 4 张表

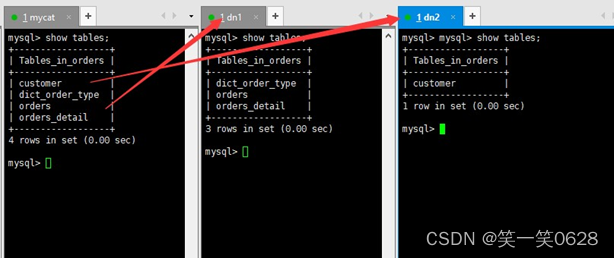

# 查看表信息，可以看到成功分库

MyCat水平拆分-分表

分表划分

相对于垂直拆分，水平拆分不是将表做分类，而是按照某个字段的某种规则来分散到多个库之中，每个表中包含一部分数据。即按照数据行的切分，就是将表中的某些行切分到一个数据库，而另外的某些行又切分到其他的数据库中。

实现分表

第一步：选择要拆分的表，MySQL单表达到1000w条数据就到达了瓶颈，会影响查询效率。

第二步：分表字段，一般是主键ID、外键ID或者是时间戳。

第三步：修改配置文件schema.xml

# 为orders表设置数据节点为dn1、dn2，并指定分片规则为mod_rule（自定义的名字）
<table name="orders" dataNode="dn1,dn2" rule="mod_rule" ></table>

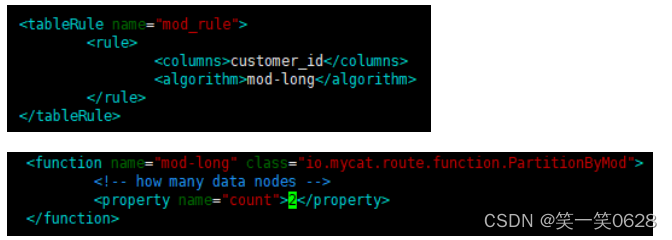

第四步：修改配置文件rule.xml

# 在 rule 配置文件里新增分片规则 mod_rule，并指定规则适用字段为 customer_id，
# 还有选择分片算法 mod-long（对字段求模运算），customer_id 对两个节点求模，根据结果分片
# 配置算法 mod-long 参数 count 为 2，两个节点
<tableRule name="mod_rule">
	<rule>
		<columns>customer_id</columns>
		<algorithm>mod-long</algorithm>
	</rule>
</tableRule>

<function name="mod-long" class="io.mycat.route.function.PartitionByMod">
	<!-- how many data nodes -->
	<property name="count">2</property>
</function>

第五步：重启MyCat让配置生效，访问测试分片

#在 mycat 里向 orders 表插入数据，INSERT 字段不能省略
INSERT INTO orders(id,order_type,customer_id,amount) VALUES (1,101,100,100100);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(2,101,100,100300);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(3,101,101,120000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(4,101,101,103000);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(5,102,101,100400);
INSERT INTO orders(id,order_type,customer_id,amount) VALUES(6,102,100,100020);

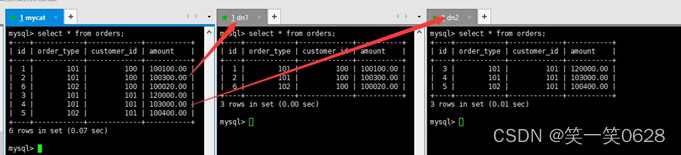

#在mycat、dn1、dn2中查看orders表数据，分表成功

MyCat安全设置

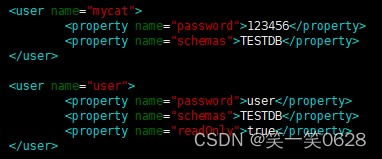

User标签权限控制

标签属性	说明
name	应用连接中间件逻辑库的用户名
password	该用户对应的密码
TESTDB	应用当前连接的逻辑库中所对应的逻辑表。schemas 中可以配置一个或多个
readOnly	应用连接中间件逻辑库所具有的权限。true 为只读，false 为读写都有，默认为 false

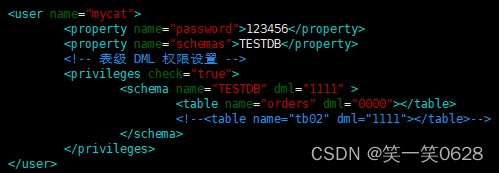

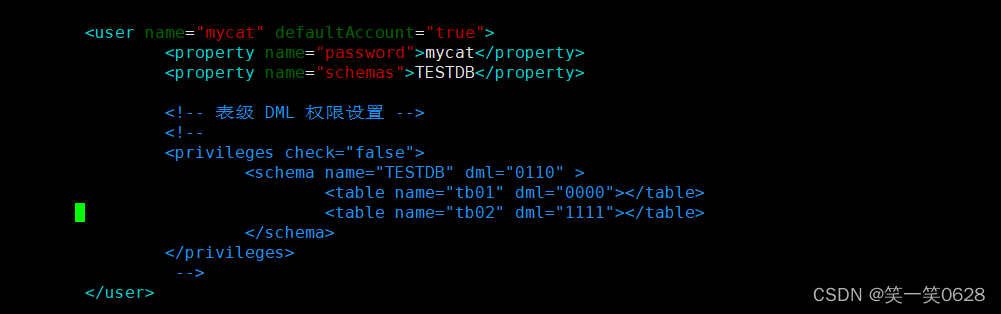

Privileges标签权限控制

在 user 标签下的 privileges 标签可以对逻辑库（schema）、表（table）进行精细化的 DML 权限控制。

privileges 标签下的 check 属性，如为 true 开启权限检查，为 false 不开启，默认为 false。

由于 Mycat 一个用户的 schemas 属性可配置多个逻辑库（schema） ，所以 privileges 的下级节点 schema 节点同样可配置多个，对多库多表进行细粒度的 DML 权限控制。

DML 权限	增加（insert）	更新（update）	查询（select）	删除（select）
0000	禁止	禁止	禁止	禁止
0010	禁止	禁止	可以	禁止
1110	可以	禁止	禁止	禁止
1111	可以	可以	可以	可以

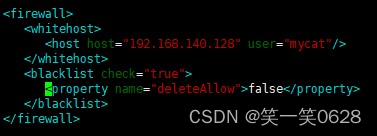

SQL拦截

白名单：可以通过设置白名单，实现某主机某用户可以访问 Mycat，而其他主机用户禁止访问。

黑名单：可以通过设置黑名单，实现 Mycat 对具体 SQL 操作的拦截，如增删改查等操作的拦截
