一、PCB：电子产品的幕后英雄
在科技飞速发展的今天，电子产品已经深度融入我们生活的方方面面。当你清晨被手机闹钟唤醒，顺手打开智能音箱播放音乐，再坐在电脑前开启一天的工作，这些看似平常的操作背后，都离不开一个关键角色 —— 印刷电路板（Printed Circuit Board，简称 PCB） 。毫不夸张地说，PCB 堪称电子产品的 “幕后英雄”。
以手机为例，这个小巧却功能强大的设备集成了通信、娱乐、办公等诸多功能。而在其内部狭小的空间里，PCB 就像一个精密的城市交通网络，将各种电子元器件有序连接起来。从负责数据处理的中央处理器（CPU），到储存信息的内存芯片，再到实现无线通信的射频模块，每一个元器件都通过 PCB 上的线路进行信号传输和电力供应，确保手机能够高效运行。
再看看电脑，无论是台式机还是笔记本电脑，其主板作为核心的 PCB，承载着数以千计的电子元件。它不仅为 CPU、显卡、内存等重要组件提供了物理支撑，更是协调它们之间数据交互的桥梁。如果把电脑比作人体，那么主板上的 PCB 就是神经系统，一旦出现故障，整个电脑系统就会陷入瘫痪。
在医疗设备领域，PCB 同样发挥着不可替代的作用。像心脏起搏器，这个关系到患者生命安全的设备，内部的 PCB 需要具备极高的稳定性和可靠性，精准控制电路信号，为心脏提供适时的电刺激，维持心脏正常跳动。还有核磁共振成像（MRI）设备，其内部复杂的 PCB 负责处理大量的数据和信号，帮助医生获得高清晰度的人体内部影像，以便准确诊断病情。
从这些常见的电子设备中，我们不难看出 PCB 的重要性。它虽然不像屏幕、外壳那样直观可见，但却默默支撑着整个电子产品的运行。那么，这个 “幕后英雄” 是如何诞生的呢？接下来，让我们一起走进神秘的 PCB 工艺世界。
二、一探 PCB 的神秘结构
PCB 看似一块普通的板子，但其内部结构却充满了奥秘，如同一个微观世界里的精密建筑。它主要由绝缘基材、导电线路和表面处理层等部分组成 ，每一部分都发挥着不可或缺的作用。
先来说说绝缘基材，它就像是 PCB 的坚固基石，为整个电路板提供了稳定的机械支撑，同时还具备良好的绝缘性能，防止不同电路之间发生短路。在众多绝缘基材中，玻璃纤维增强的环氧树脂（FR-4）是最为常用的一种。它不仅具有出色的机械强度，能够承受电子元器件安装和使用过程中的各种应力，而且在电气绝缘性能方面也表现卓越，能有效隔离导电线路，确保电流按照预定路径流动。例如，在电脑主板中，FR-4 基材为众多复杂的电子元件提供了可靠的物理支撑，保证了主板在长时间运行过程中的稳定性。除了 FR-4，聚酰亚胺（PI）也是一种性能优异的绝缘材料，它具有突出的耐高温性能和化学稳定性，常被应用于航空航天、汽车电子等对环境适应性要求极高的领域。在航空电子设备中，由于飞机在飞行过程中会面临极端的温度变化和强烈的电磁干扰，使用 PI 基材的 PCB 能够在这样恶劣的环境下正常工作，保障设备的可靠性。
导电线路则是 PCB 的 “神经网络”，承担着传输电信号和电力的重任。这些线路通常是由铜箔制成，铜具有良好的导电性和焊接性，能够高效地传输电流，并且便于与电子元器件进行焊接连接。通过一系列精密的制造工艺，如光刻、蚀刻等，铜箔被加工成各种复杂的电路图案，将不同的电子元件连接在一起。以手机主板为例，其内部的导电线路如同细密的蛛网，将 CPU、内存、摄像头等元件紧密相连，使得它们之间能够快速、准确地进行数据传输和信号交互，从而实现手机的各种功能。在高频电路中，对导电线路的要求更为苛刻，除了导电性要好，还需要具备低信号损耗和抗干扰能力。此时，会采用一些特殊的材料和工艺，如在铜箔表面镀银或镀金，以进一步提高线路的导电性能和信号传输质量。
表面处理层位于 PCB 的最外层，它就像是电路板的 “保护膜”，对电路板的性能和寿命有着重要影响。常见的表面处理工艺包括热风整平（HASL）、化学镀镍 / 浸金（ENIG）、有机涂覆（OSP）等。热风整平工艺是在 PCB 表面涂覆一层熔融的锡铅焊料，并用加热压缩空气吹平，形成一层既抗铜氧化又可提供良好可焊性的涂覆层，价格相对较低，焊接性能佳，不过它的表面平整度较差，不太适合用于细间隙引脚以及过小的元器件。化学镀镍 / 浸金工艺则是在铜面上包裹一层厚厚的、电性能良好的镍金合金，不仅具有较好的焊接性能，还能防止金和铜之间的扩散，提高 PCB 的可靠性，常用于高端电子产品中，像苹果手机的主板就大量采用了这种表面处理工艺，但该工艺成本较高，焊接强度相对较弱。有机涂覆工艺是在裸铜表面通过化学方法长出一层有机皮膜，这层膜具有防氧化、耐热冲击和耐湿性的作用，在后续的高温焊接中能够被助焊剂迅速清除，它工艺简单、成本低廉、易于控制，且具有良好的可重复性和环保性，不过容易受到酸及湿度的影响，需要在一定时间内完成使用 。不同的表面处理工艺各有优缺点，在实际生产中，需要根据产品的具体需求和应用场景来选择合适的工艺。
三、设计：PCB 工艺的蓝图绘制
在 PCB 工艺的流程中，设计阶段就如同建筑施工前的蓝图绘制，是整个过程的基石与关键，对后续的制造和产品性能起着决定性的影响。

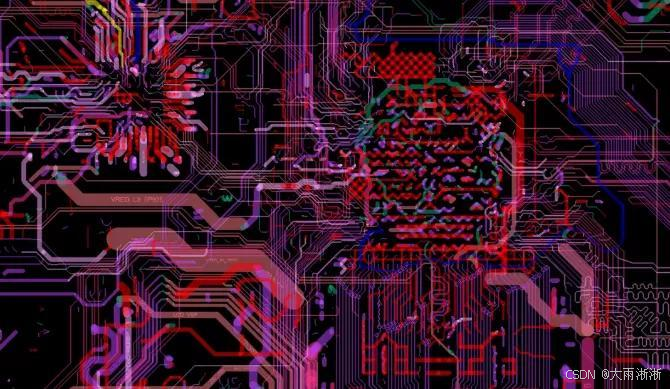

PCB 设计的首要任务，是借助专业的设计软件，将抽象的电路图转化为具体的电路板布局。这些软件就像是电子工程师手中的神奇画笔，其中 Altium Designer、Cadence Allegro、Eagle 等都是业界广泛使用的工具 。以 Altium Designer 为例，它具有强大的功能和友好的界面，工程师可以在软件中创建原理图，定义各种电子元件（如电阻、电容、芯片等）之间的连接关系，然后通过一系列操作将原理图转化为 PCB 布局。在这个转化过程中，软件会自动进行一些基本的规则检查，确保电气连接的正确性。
在布局过程中，工程师需要综合考虑多方面的因素，其中信号完整性、功率分配和热管理尤为重要。信号完整性直接关系到信号在传输过程中的质量，确保信号能够准确、快速地到达目的地。当信号在 PCB 的线路中传输时，就如同车辆在道路上行驶，如果线路设计不合理，比如长度过长、宽度不均匀或者阻抗不匹配，就会导致信号反射、延迟和串扰等问题，就像道路崎岖、宽窄不一或者交通拥堵会影响车辆行驶速度和顺畅性一样。例如，在高速数字电路中，时钟信号的传输对信号完整性要求极高，稍有不慎就可能导致数据传输错误，影响整个系统的运行。为了保证信号完整性，工程师会采取一系列措施，如控制线路的长度和宽度，确保阻抗匹配，合理安排信号线的走向，避免相邻信号线之间的串扰等 。像在设计电脑主板时，对于高速的 PCI Express 总线信号，会采用差分信号传输方式，并严格控制线路的长度和间距，以减少信号干扰，保证数据的高速稳定传输。
功率分配则是为电路板上的各个元件提供稳定、合适的电源。不同的元件对电压和电流的需求各不相同，就像不同的电器设备需要不同的电量供应一样。如果功率分配不合理，可能会导致某些元件供电不足，无法正常工作，或者某些区域电流过大，产生过多热量，甚至引发安全问题。例如，在手机主板中，CPU 作为能耗大户，需要稳定且充足的电源供应，而一些小型的传感器则对电源要求相对较低。工程师会通过合理设计电源层和布线，为不同的元件提供相应的电源，同时还会考虑电源的噪声抑制和稳压措施，确保电源的稳定性。在一些高端的服务器主板设计中，会采用多层电源层和复杂的电源管理电路，以满足众多高性能芯片对电源的严格要求，保证服务器在长时间高负载运行下的稳定性。
热管理也是 PCB 设计中不可忽视的环节。随着电子设备的集成度越来越高，元件在工作时产生的热量也越来越多。如果热量不能及时散发出去，就会导致元件温度升高，性能下降，甚至损坏。这就好比汽车发动机在运行时会产生大量热量，如果散热系统不好，发动机就会过热，影响汽车的正常行驶。在 PCB 设计中，工程师会采取多种方式进行热管理。例如，合理布局发热元件，将它们分散放置，避免热量集中；增加散热面积，如使用大面积的铜箔作为散热层，或者设计散热孔，让热量能够更快地散发出去；对于一些发热量较大的元件，还会配备专门的散热器或风扇进行强制散热。在显卡的 PCB 设计中，GPU 芯片是主要的发热源，通过在其周围设计大量的散热孔，并搭配散热片和风扇，能够有效地将 GPU 产生的热量散发出去，保证显卡在高负荷运行时的稳定性。
信号完整性、功率分配和热管理等因素相互关联，共同影响着产品的性能。一个设计优秀的 PCB，能够保证电子设备高效、稳定、可靠地运行，而如果在设计阶段忽略了这些因素，那么在后续的制造和使用过程中，就可能会出现各种问题，如产品性能不稳定、容易出现故障等，增加生产成本和维修成本，甚至影响产品的市场竞争力。
四、制造：从图纸到实物的蜕变
当精妙的设计蓝图完成后，接下来就进入到制造环节，这是一个将抽象设计转化为实际可用 PCB 的神奇过程，每一步都凝聚着工艺的智慧与精准。
4.1 材料精挑细选
制造 PCB 的第一步是挑选合适的材料，这如同建造高楼大厦时选择优质的建筑材料一样关键。基材作为 PCB 的基础，其质量直接影响着电路板的性能和可靠性。常见的基材有酚醛纸基板、环氧玻璃布基板（FR-4）、聚酰亚胺（PI）基板、铝基板以及陶瓷填充材料基板等 。酚醛纸基板成本低廉，不过耐热性和电气性能有限，通常用于一些对性能要求不高的单面 PCB，比如简单的遥控器电路板。FR-4 是目前应用最广泛的 PCB 基材之一，它具有良好的机械强度、电气性能和耐温性，能满足大多数电子产品的需求，像常见的电脑显卡、主板等都大量使用 FR-4 基材。PI 基板则凭借其极高的耐热性和良好的灵活性，在高频、高密度以及极端环境下的应用中表现出色，例如航空航天设备中的电子部件。铝基板以铝为基材，散热性能优异，常用于需要高效散热的 LED 照明、电源模块等产品，像 LED 路灯的驱动电源中就会用到铝基板。陶瓷填充材料基板具有极低的热膨胀系数和优异的电气性能，适合高频、高功率应用，只是成本较高，多用于高端的通信基站设备中。
除了基材，铜箔作为导电线路的主要材料，其厚度和质量也至关重要。常见的铜箔厚度有 1 盎司、1.5 盎司和 2 盎司等 ，厚度越大，导电性越好，但成本也会相应增加。在一些对信号传输要求较高的高频电路中，会选用高纯度、均匀分布的铜箔，以减少电阻和信号损失，确保信号能够快速、准确地传输。比如在 5G 通信设备的 PCB 中，就会采用优质的铜箔来满足高速信号传输的需求。
4.2 光刻：线路的精细雕琢
光刻工艺堪称 PCB 制造中的 “微雕艺术”，它负责将设计好的电路图形精准地转移到铜层上 。这一过程就像是在铜层上绘制一幅精细的地图，每一条线路的走向和宽度都决定着电路板的性能。光刻的原理是利用光敏材料和紫外光，首先在覆铜的基材表面均匀地涂抹一层光刻胶，光刻胶就像是一张感光的画布，对特定波长的紫外光敏感。然后将带有电路图案的掩膜版覆盖在光刻胶上，通过紫外光照射，掩膜版上的图案就会被 “复印” 到光刻胶上。经过曝光的光刻胶会发生化学反应，在显影液的作用下，被曝光的部分（对应电路图案）会被溶解去除，而未被曝光的部分则保留下来，这样就在铜层表面形成了与电路图案一致的光刻胶保护图形。
光刻精度是影响线路细度和完整性的关键因素。随着电子产品不断向小型化、高性能化发展，对 PCB 线路的精度要求也越来越高。如今，先进的光刻技术已经能够实现微米甚至纳米级别的线路宽度，比如在高端智能手机的主板制造中，线路宽度可以达到几微米，这使得更多的电子元件能够集成在有限的空间内，大大提高了手机的性能。为了达到这样的高精度，选择高质量的光刻材料和先进的光刻设备必不可少。高精度的光刻设备能够提供更稳定、更均匀的紫外光照射，确保光刻图案的准确性；优质的光刻胶则具有更好的感光性能和分辨率，能够清晰地呈现出细微的电路图案。
4.3 蚀刻：去除冗余，留下精华
蚀刻工艺紧跟光刻之后，它的任务是去除那些没有被光刻胶保护的铜箔，只留下构成电路的线条，就如同雕刻家去除多余的石料，只留下精美的雕像 。蚀刻主要分为干法蚀刻和湿法蚀刻两种。干法蚀刻利用等离子体技术，通过放电产生高能粒子，与铜箔表面发生物理或化学反应，从而去除不需要的铜。这种方法具有高选择性、蚀刻速度快、侧壁平整等优点，适用于制作精细的电路图案，在高端芯片制造中应用广泛。湿法蚀刻则是使用化学溶液，如氯化铁、酸性氯化铜等，将铜箔溶解掉。它成本相对较低，适用于大面积的铜箔去除，但在精度控制上相对复杂一些，常用于普通 PCB 的制造。
在蚀刻过程中，严格控制蚀刻时间和温度至关重要。如果蚀刻时间过长或温度过高，会导致线路过度蚀刻，线条变细甚至断裂，从而引发开路问题；反之，如果蚀刻时间过短或温度过低，多余的铜箔无法完全去除，就可能造成线路短路。以一块普通的双层 PCB 为例，在湿法蚀刻时，需要精确控制蚀刻液的浓度、温度和蚀刻时间，一般蚀刻液温度会控制在 40 - 50 摄氏度左右，蚀刻时间根据铜箔厚度和线路密度在几分钟到十几分钟不等，以确保蚀刻后的线路宽度符合设计要求，线路之间的绝缘性能良好。
4.4 钻孔与镀铜：搭建电气连接的桥梁
经过蚀刻形成电路图案后，PCB 还需要进行钻孔和镀铜操作，这一步是为了实现不同层之间的电气连接，就像在高楼大厦中搭建垂直的电梯通道一样 。钻孔的目的是在 PCB 上钻出各种大小和深度的孔，用于安装电子元件引脚或实现层间电气连接。这些孔的大小和深度必须严格按照设计要求进行加工，孔的尺寸偏差过大会影响元件的安装和电气性能。例如，对于常见的插件式电子元件，其引脚对应的安装孔直径通常要比引脚直径略大一些，以方便插入和焊接；而对于用于层间连接的过孔，其直径则相对较小，一般在 0.2 - 1 毫米之间。
镀铜则是在钻孔后的孔壁上沉积一层铜，形成导电通路 。镀铜的均匀性直接关系到电气连接的可靠性。如果镀铜不均匀，会导致孔壁某些部位的导电性变差，增加电阻，影响信号传输和电源供应。在实际生产中，通常采用电镀或化学镀铜的方法。电镀是将 PCB 浸泡在含有铜离子的电镀液中，通过电解作用，使铜离子在孔壁上还原沉积；化学镀铜则是利用化学反应，在孔壁表面催化还原铜离子，形成一层均匀的铜层。为了保证镀铜质量，需要对电镀液或化学镀液的成分、温度、pH 值等参数进行严格控制，同时还要对镀铜后的 PCB 进行质量检测，确保孔壁的镀铜厚度和均匀性符合标准。
4.5 表面处理：呵护 PCB 的外衣
表面处理是 PCB 制造的最后一道重要工序，它就像是给 PCB 穿上一件保护外衣，不仅能提高 PCB 的焊接性能和耐腐蚀性，还能影响其外观 。常见的表面处理方式有热风整平（HASL）、化学镀镍金（ENIG）、有机涂覆（OSP）、浸银和浸锡等。
热风整平是在 PCB 表面涂覆一层熔融的锡铅焊料，并用加热压缩空气吹平 。这种工艺成本较低，焊接性能良好，能形成一层既抗铜氧化又可提供良好可焊性的涂覆层，因此在一些对成本敏感、对焊接性能要求较高的普通电子产品中应用广泛，如家用电视的电路板。不过，它的表面平整度较差，不太适合用于细间隙引脚以及过小的元器件，而且由于含铅，在环保要求日益严格的今天，其应用受到了一定限制。
化学镀镍金是在铜面上先化学镀一层镍，再浸镀一层金 。镍层可以阻挡铜和金之间的扩散，提高 PCB 的可靠性；金层则具有良好的导电性和抗腐蚀性，使得 PCB 的表面平整、光亮，适合用于焊接细间隙引脚以及焊点较小的元器件，常用于高端电子产品，如苹果手机的主板，以保证其高性能和高可靠性。但该工艺成本较高，焊接强度相对较弱，并且在焊接过程中，如果金层厚度控制不当，可能会出现金锡脆性问题，影响焊接质量。
有机涂覆是在裸铜表面通过化学方法长出一层有机皮膜 ，这层膜具有防氧化、耐热冲击和耐湿性，在后续的高温焊接中能够被助焊剂迅速清除，从而保证良好的焊接性能。它工艺简单、成本低廉、易于控制，且具有良好的可重复性和环保性，因此在一些对成本和环保要求较高、存储时间较短的电子产品中应用较多，如普通的电脑周边设备。然而，它容易受到酸及湿度的影响，需要在一定时间内完成焊接，否则会影响其保护效果和焊接性能。
浸银工艺是在 PCB 表面形成一层银层 ，银层具有良好的导电性和可焊性，接触电阻低，适合高频电路应用，并且处理过程相对简单、快速。它能在热、湿和污染的环境中，给 PCB 板提供较好的电性能和保持良好的可焊性。不过，银容易氧化，导致其在耐腐蚀性方面不如化学镀镍金层，而且银层下面没有镍，物理强度相对较弱。
浸锡工艺是在 PCB 表面覆盖一层锡或锡合金 ，可以提高电路板的可焊性和抗氧化性，能形成平坦的铜锡金属间化合物，使浸锡具有良好的可焊性，适用于需要高可焊性的场合。但浸锡后的 PCB 易出现锡须问题，在焊接过程中锡须可能会引发短路等可靠性问题。为解决这个问题，可以在浸锡溶液中加入有机添加剂，使锡层结构呈颗粒状，减少锡须的产生。
五、技术发展：PCB 工艺的进化之路
回顾 PCB 工艺的发展历程，就如同翻开一部波澜壮阔的科技进化史。从早期简单的单面板，仅能实现基本的电气连接，到如今多层板、高密度互连（HDI）板、柔性电路板（FPC）以及刚柔结合板等复杂多样的 PCB 产品，每一次的技术突破都推动着电子产品向更高性能、更小尺寸、更轻薄便携的方向发展。
在过去几十年里，PCB 工艺经历了从手工制作到机械化、自动化生产的巨大变革。早期，PCB 的制造主要依靠手工绘制电路图案、手工钻孔和焊接，生产效率低下，质量也难以保证。随着科技的进步，光刻、蚀刻、电镀等先进工艺逐渐应用于 PCB 制造，使得电路板的精度和可靠性大幅提高。同时，自动化设备的引入，如自动贴片机、自动检测设备等，极大地提高了生产效率，降低了生产成本。以多层板的发展为例，从最初的双层板，到如今的几十层甚至上百层的多层板，层数的增加使得电路板能够容纳更多的电子元件，实现更复杂的电路功能。在这个过程中，层间对准技术、盲埋孔技术等不断创新，解决了多层板制造中的诸多难题，为电子产品的高性能化提供了有力支持。
展望未来，随着 5G 通信、人工智能、物联网、新能源汽车等新兴技术的快速发展，对 PCB 工艺提出了更高的要求，也为其带来了新的发展机遇 。在 5G 通信领域，高频高速信号的传输对 PCB 的材料、设计和制造工艺都提出了严峻挑战。需要研发具有更低介电常数和介质损耗的新型材料，以减少信号在传输过程中的衰减和失真；同时，在设计和制造上，要采用更先进的阻抗控制技术、信号完整性分析技术等，确保高频高速信号的稳定传输。例如，在 5G 基站的 PCB 设计中，需要精确控制线路的长度、宽度和间距，以满足信号高速传输的要求，这就对 PCB 的制造精度提出了极高的要求。
在人工智能和物联网时代，大量的传感器、处理器等电子元件需要集成在小型化的 PCB 上，这推动着 PCB 向高密度、高性能、小型化方向发展。未来，PCB 的线路宽度和间距将进一步缩小，实现更高的集成度。同时，3D 封装技术将得到更广泛的应用，通过将不同功能的芯片在垂直方向上堆叠封装，不仅可以减小 PCB 的尺寸，还能提高芯片之间的通信速度和性能 。在智能手表、智能手环等可穿戴设备中，为了实现设备的轻薄化和多功能化，就需要采用高密度的 HDI 板和先进的 3D 封装技术，将各种传感器、处理器、通信模块等元件紧密集成在一起。
新能源汽车的崛起也为 PCB 工艺带来了新的发展方向。在电动汽车中，电池管理系统、电机控制系统等关键部件对 PCB 的可靠性、耐高温性和抗振性有着严格的要求。需要开发新型的耐高温、高可靠性的 PCB 材料，以及优化电路板的散热设计和结构设计，以满足新能源汽车在复杂工况下的使用需求 。例如，在电动汽车的电池管理系统中，PCB 需要能够在高温、高湿度等恶劣环境下稳定工作，确保电池的安全和高效运行，这就促使 PCB 制造商不断研发新的材料和工艺，提高 PCB 的性能和可靠性。
环保要求的日益严格也将促使 PCB 工艺向绿色制造方向发展。未来，无铅、无卤等环保型材料将得到更广泛的应用，同时，生产过程中的节能减排、资源回收利用等也将成为 PCB 制造企业关注的重点 。在 PCB 制造过程中，传统的含铅焊料和含卤阻燃剂等材料对环境和人体健康存在一定危害，随着环保法规的日益严格，无铅焊料、无卤阻燃剂等环保材料将逐渐取代传统材料。此外，通过优化生产工艺，减少能源消耗和废弃物排放，以及加强对废旧 PCB 的回收利用，实现资源的循环利用，也是未来 PCB 工艺发展的重要趋势。
六、总结：PCB 工艺的无限潜力
PCB 工艺作为电子产品制造的核心技术之一，贯穿于设计、制造和应用的各个环节，对电子产品的性能、可靠性和小型化起着关键作用。从最初简单的电路连接工具，到如今承载着复杂电子系统的关键载体，PCB 工艺的发展见证了科技的飞速进步。
随着 5G、人工智能、物联网等新兴技术的蓬勃发展，PCB 工艺正面临着前所未有的机遇和挑战。未来，我们有理由期待 PCB 工艺在材料创新、设计优化、制造精度提升等方面取得更多突破，为电子产品的发展注入新的活力。无论是更轻薄、更强大的智能手机，还是更智能、更高效的物联网设备，亦或是推动新能源汽车产业的变革，PCB 工艺都将在其中扮演不可或缺的角色。
作为科技爱好者和行业从业者，让我们共同关注 PCB 工艺的发展，见证它如何继续改变我们的生活，创造更加美好的科技未来。
