Sentinel源码阅读：工作流程

1.工作主流程

介绍sentinel工作主要流程前我们先思考一个问题：如果是你来实现一个限流框架你会怎么做？

我先讲下我的一些思考，主要从这么几个方面去做：

• • 确定好限流算法，如计数器、漏桶、令牌桶等算法
  • 实现限流需要哪些条件？装配配置的限流接口限流阈值限流策略等，采集调用信息、触发限流规则
  • 框架拓展性考虑引入spi机制
  • 用什么设计模式去实现，方便拓展？

接下来我们带着我们的思考与实现思路，看下Sentinel的主要工作原理，以及他的设计实现。

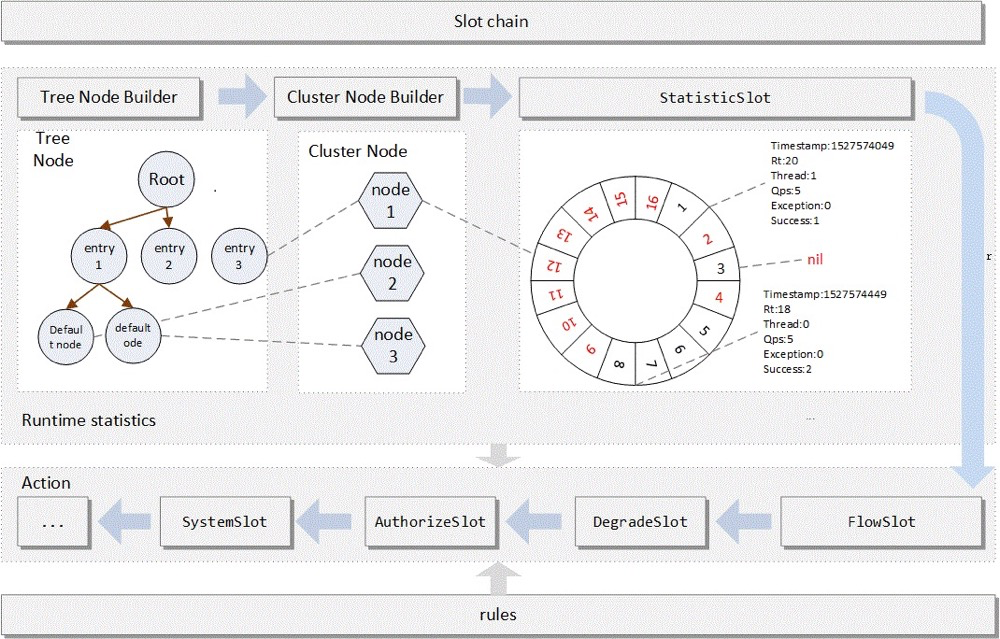

Sentinel整体架构设计图：

sentinel 通过一个个插槽来实现限流功能，采用职责链设计模式去组装插槽，每个插槽的功能职责都不一样，Sentinel提供的插槽如下：

• NodeSelectorSlot 负责收集资源的路径，并将这些资源的调用路径，以树状结构存储起来，用于根据调用路径来限流降级；
• ClusterBuilderSlot 则用于存储资源的统计信息以及调用者信息，例如该资源的 RT, QPS, thread count 等等，这些信息将用作为多维度限流，降级的依据；
• StatisticSlot  则用于记录、统计不同纬度的 runtime 指标监控信息；
• FlowSlot  则用于根据预设的限流规则以及前面 slot 统计的状态，来进行流量控制；
• AuthoritySlot  则根据配置的黑白名单和调用来源信息，来做黑白名单控制；
• DegradeSlot  则通过统计信息以及预设的规则，来做熔断降级；
• SystemSlot  则通过系统的状态，例如 load1 等，来控制总的入口流量；

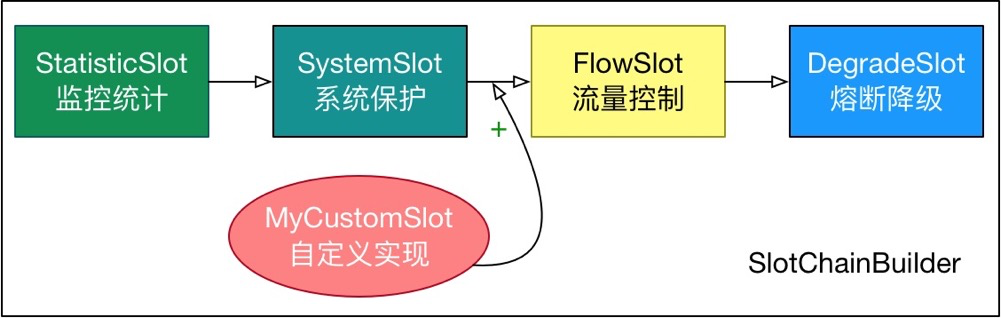

sentinel内部实现了SPI机制，提供了拓展功能，所以我们可以去自定义实现插槽并添加到Sentinel工作主流程中，如下图所示：

2.工作流程源码解析

Sentinel-dubbo-adapter适配dubbo做限流降级，它的使用示例代码



2.1示例

限流：

public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
    // Get origin caller.
    String origin = DubboOriginParserRegistry.getDubboOriginParser().parse(invoker, invocation);
    if (null == origin) {
        origin = "";
    }
    Entry interfaceEntry = null;
    Entry methodEntry = null;
    try {
        String resourceName = getResourceName(invoker, invocation, DubboConfig.getDubboProviderPrefix());
        String interfaceName = invoker.getInterface().getName();
        ContextUtil.enter(resourceName, origin);
        interfaceEntry = SphU.entry(interfaceName, ResourceTypeConstants.COMMON_RPC, EntryType.IN);
        methodEntry = SphU.entry(resourceName, ResourceTypeConstants.COMMON_RPC,
            EntryType.IN, invocation.getArguments());

        Result result = invoker.invoke(invocation);
        if (result.hasException()) {
            Throwable e = result.getException();
            // Record common exception.
            Tracer.traceEntry(e, interfaceEntry);
            Tracer.traceEntry(e, methodEntry);
        }
        return result;
    } catch (BlockException e) {
        return DubboFallbackRegistry.getProviderFallback().handle(invoker, invocation, e);
    } catch (RpcException e) {
        Tracer.traceEntry(e, interfaceEntry);
        Tracer.traceEntry(e, methodEntry);
        throw e;
    } finally {
        if (methodEntry != null) {
            methodEntry.exit(1, invocation.getArguments());
        }
        if (interfaceEntry != null) {
            interfaceEntry.exit();
        }
        ContextUtil.exit();
    }
}

熔断：

@Override
public Result invoke(Invoker<?> invoker, Invocation invocation) throws RpcException {
    Entry interfaceEntry = null;
    Entry methodEntry = null;
    try {
        String resourceName = getResourceName(invoker, invocation, DubboConfig.getDubboConsumerPrefix());
        interfaceEntry = SphU.entry(invoker.getInterface().getName(), ResourceTypeConstants.COMMON_RPC,
            EntryType.OUT);
        methodEntry = SphU.entry(resourceName, ResourceTypeConstants.COMMON_RPC, EntryType.OUT, invocation.getArguments());

        Result result = invoker.invoke(invocation);
        if (result.hasException()) {
            Throwable e = result.getException();
            // Record common exception.
            Tracer.traceEntry(e, interfaceEntry);
            Tracer.traceEntry(e, methodEntry);
        }
        return result;
    } catch (BlockException e) {
        return DubboFallbackRegistry.getConsumerFallback().handle(invoker, invocation, e);
    } catch (RpcException e) {
        Tracer.traceEntry(e, interfaceEntry);
        Tracer.traceEntry(e, methodEntry);
        throw e;
    } finally {
        if (methodEntry != null) {
            methodEntry.exit(1, invocation.getArguments());
        }
        if (interfaceEntry != null) {
            interfaceEntry.exit();
        }
    }
}

从以上代码可看出来，Sentinel限流熔断功能的核心API主要有：

1. ContextUtil.enter(resourceName, origin);
2. SphU.entry();
3. interfaceEn
