前言

pg作为世界上最好的开源数据库，不仅拥有超长的历史，赏心悦目的代码，还有百科全书般的文档，有问必答的活跃社区。作为数据库一哥的他，不仅在单机关系型数据库领域遥遥领先，而且在分布式领域也是开创了PGXC这一风格的架构，和Google Spanner争锋相对，可谓一时瑜亮。那么pg有什么魅力，我来简单介绍一下。

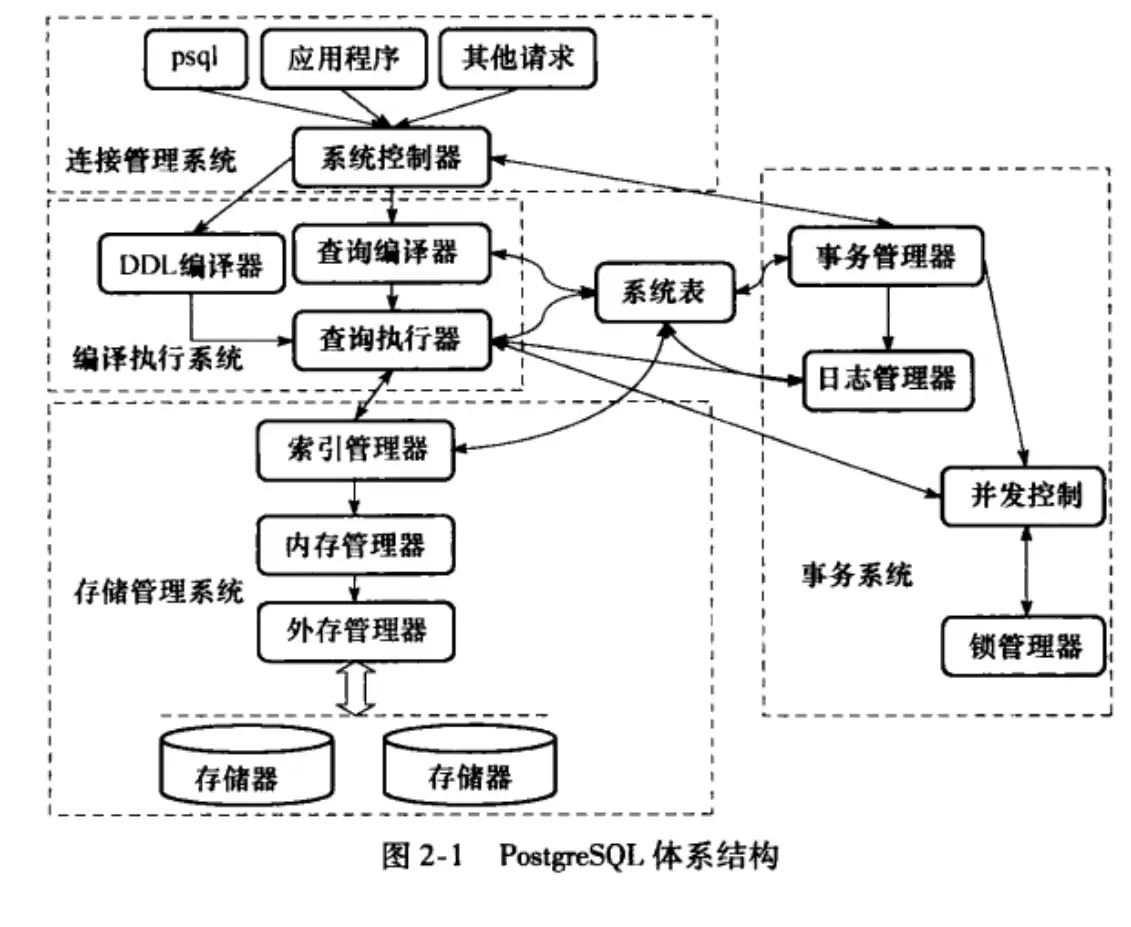

逻辑架构：

我们先来先看下PG的逻辑结构，这是最标准的关系型数据库，它是的这几个模块都是教科书上标准的数据库基本模块

连接管理系统：主要是负责客户端对数据库系统的请求，对请求进行预处理和分发，CS架构
编译执行系统：就是查询模块，负责将请求转化成计划树，就是所有支持SQL的数据库都有的解析、重写、优化、执行模块
存储管理系统：主要负责存储和管理物理数据，支持多种索引：btree、hahs、GiST、GIN、BRIN，使用slotted page作为页的结构，自己维护了一套buffer机制
事务系统：负责请求的事务ACID的支持，可以设置三种隔离级别RC、RR、SI，支持MVCC，支持大规模并发访问
系统表：pg的元信息管理中心，是每个模块的中心枢纽。initdb就是在初始化系统表，虽然它这么重要，但其实就是一个普通表，用户可以随便去增删改查，但这种作死的行为肯定是会把数据库搞崩溃的。具体内容可以看官方文档：https://www.postgresql.org/docs/14/catalogs.html

系统表需要经常访问，所以它理所当然是长期放在cache里，并且通过hash映射能够最快的进行查询。

在这里插入图片描述

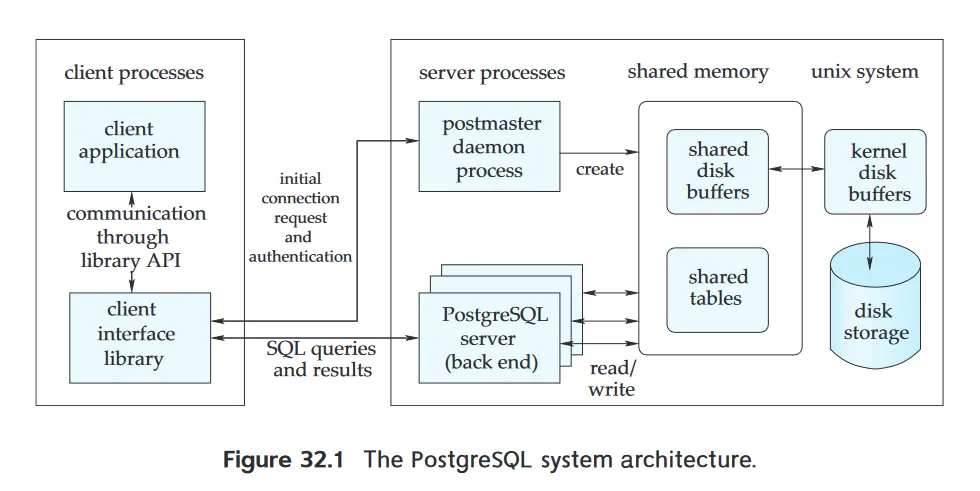

进程架构

客户端可以通过多种方式连接pg（libpq、JDBC、ODBC），由客户端的库提供。客户端和pg进程是一对一的（process-per-connection），一个后端进程同一时间只能处理一条请求，整个pg应用需要多个连接才可以并发处理请求，即多个后端进程并发。

postmaster和postgres

pg采用了多进程架构，服务器守护进程postmaster是核心，它是一个中央协调进程，负责系统的初始化（分配共享内存，启动后台进程backend）和关闭server、授权。

管理客户端应用的连接，每一个新来的连接都需要postmaster分配一个postgres服务进程来提供服务。每个用户建立连接之后，postmaster会一次启动SysLogger（系统日志）、PgStat（统计数据）、AutoVacuum（自动清理）、WAL（预写日志）、BgWriter（后台写）等等进程来保证服务。实际上postmaster就像领导一样，它的工作就是把任务分配给它fork出来的postgres去干，自己就干一些监听调度的工作，领导怎么可能去干那些服务用户的脏活累活呢？

postmaster启动的辅助进程

共享内存和信号库：因为是多进程架构，各个进程之间不会影响彼此，这种设计稳定性更好。但是各个进程之间通信的代价就比较高了，一般通过共享内存和信号进行通信，保证并发访问时数据的一致性。
SysLogger系统日志进程：生成系统日志信息
Bgwriter：周期性的把buffer里的脏页写进永久存储，LRU策略，支持checkpoint。当然pg也不完全依赖该进程把所有脏页落盘，其他进程也会去写
静态收集器：不断收集静态的信息（表的访问信息和行数）
WAL写进程：周期性将WAL的数据flush到永久存储里，在多用户的环境里，许多事务的提交可以打包成一次fsync来完成。pg单独有一个进程去写WAL日志，是为了避免其他事务提交的时候才去落盘WAL，可以预先
PgArch WAL日志归档进程：除了WAL以外，pg还维护了一个进程对WAL文件在磁盘上的存储形式（Xlog文件）进行归档备份。如果不进行归档，则WAL日志文件会变得无限多，但是pg只会使用一个文件写wal，所以需要一个进程管理wal的历史记录
AutoVacuum进程：pg采用标记删除，不会立刻释放空间，所以需要额外的清理工作。自动清理包括一个Launcher监控进程和一个worker工作进程
PgStat统计数据收集进程：收集数据库系统运行中的统计信息，可以配置为off，以减轻cpu负荷
checkpoint进程：加速恢复

在这里插入图片描述

sql执行流程

最后我们用一个简单的查询，串起来之前讲过的所有模块。

SELECT name, age FROM users WHERE age > 30 ORDER BY age DESC LIMIT 10;

客户端发送 SQL 请求：客户端（libpq）

建立连接：你的应用（如 Python/Java）使用 libpq（PostgreSQL 的客户端库）连接数据库。

发送请求：发送 SQL 语句到服务器的 Postmaster 进程。

分配postgres进程：服务器接受请求后，分配一个 Backend 进程（每个连接一个进程）。
连接管理：Postmaster（主进程）。

监听客户端请求，创建新的 Backend 进程处理请求。
SQL 解析：解析器

词法分析：将 SQL 拆解成关键字、标识符、运算符。

语法分析：检查 SQL 是否符合 PostgreSQL 语法，构建解析树
查询重写：重写器

如果查询涉及视图（View）、规则（Rule），重写查询计划。例如，如果 users 是一个视图，PostgreSQL 会把它展开成底层的表查询。
查询优化：优化器，生成的执行计划可以通过explain查看

成本估算（Cost-based Optimization）：PostgreSQL 计算不同执行计划的 I/O、CPU、内存消耗，选择最优方案。

索引优化：如果 age 列有索引，优化器会选择索引扫描（Index Scan）而不是全表扫描（Seq Scan）。

排序优化：由于 ORDER BY age DESC，优化器会决定是否使用索引排序（Index Sort）或磁盘排序（External Sort）。

LIMIT 优化：由于 LIMIT 10，优化器可能会提前停止查询，减少不必要的计算。
执行计划执行：执行器

通过 Seq Scan（全表扫描）或 Index Scan（索引扫描）读取数据。
存储层：Buffer Manager + WAL

缓存数据：查询的数据首先在共享内存（Shared Buffers）里查找，如果没有才去磁盘读取。

事务日志（WAL）：如果 SQL 是 UPDATE/INSERT/DELETE，会先写 WAL 保证事务安全。
结果返回给客户端：Backend 进程

PostgreSQL 将查询结果封装为 JSON 或二进制格式，返回给客户端。释放临时资源（如排序缓冲区）。
客户端收到结果，SQL 执行结束！
