w5500之外围电路详解

精密电阻选型与接口控制：10脚电阻与SPI中断策略解析
最新推荐文章于 2024-11-01 11:04:25 发布
原创 最新推荐文章于 2024-11-01 11:04:25 发布 · 3.1k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

![在这里插入图片描述](https://img-blog.csdnimg.cn/20210115172636896.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3hpYW9sYW9iYW4wNDEz,size_16,color_FFFFFF,t_70我们由参考手册可知
在这里插入图片描述

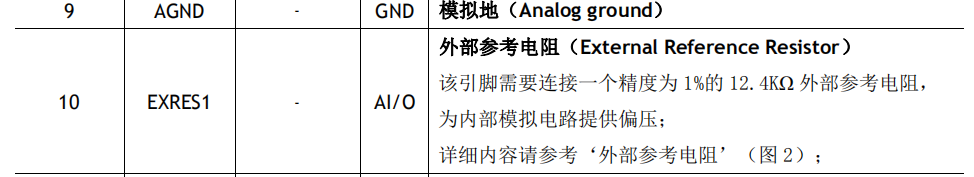

10脚需要接12.4K的1%误差的精密电阻。
在这里插入图片描述
在这里插入图片描述

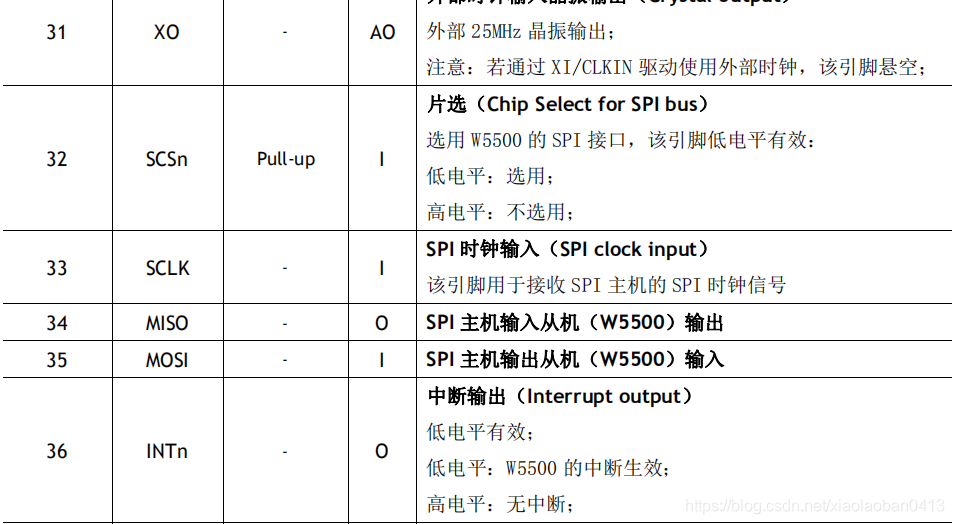

这里32，36脚接高电平，说明在32接口无输出时，不选用SPI接口，无中断。32也可输出低电平，将这点电位拉低，选用中断与SPI.
在这里插入图片描述
