GMT 控制经纬度标记和网格

坐标轴的控制是-B选项

-B 可以控制轴的三个元素，a标注，f刻度，g网格线

标注就是经纬度数字标注，刻度是刻度线，网格线就是经纬度网格。

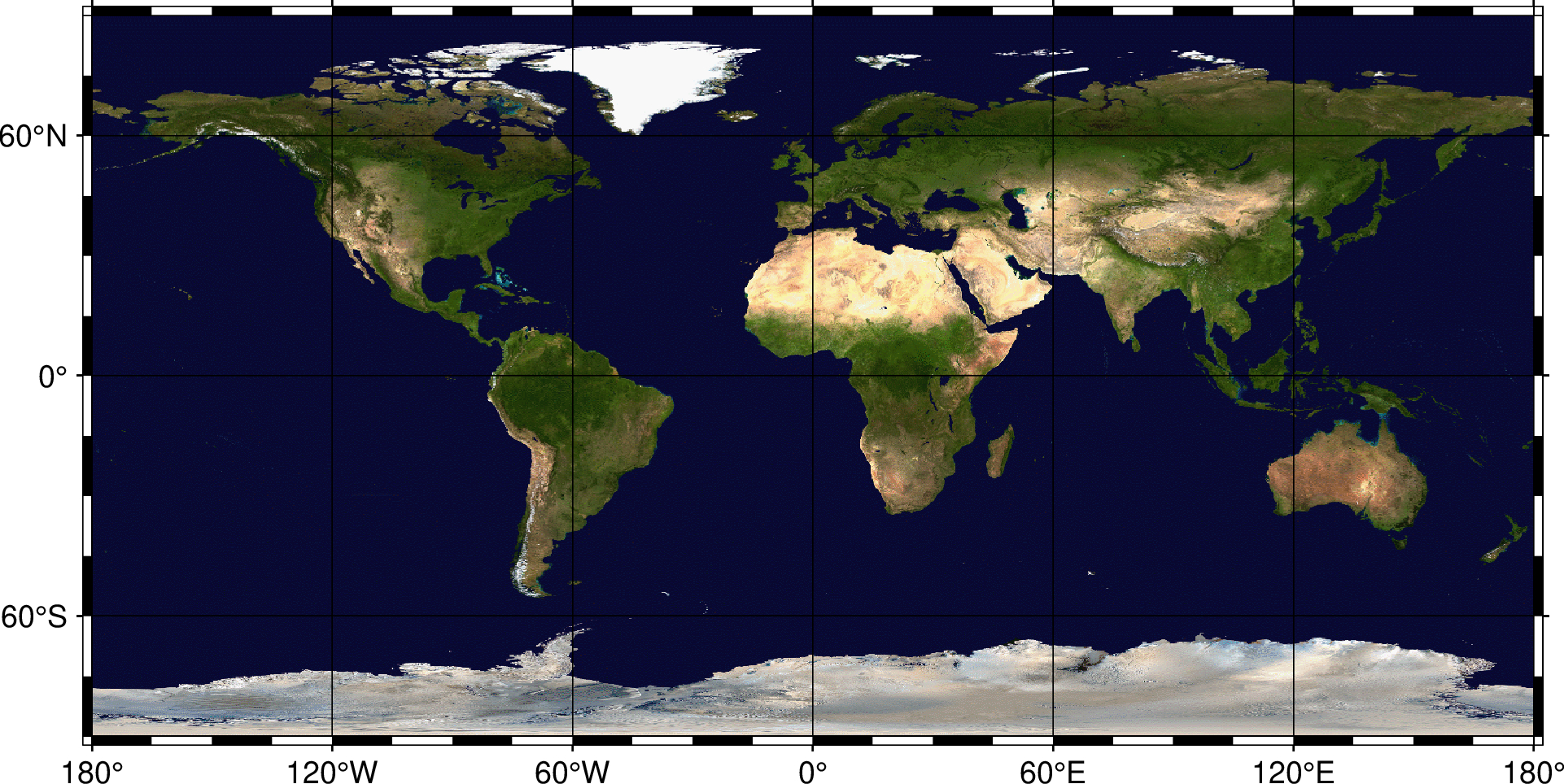

只加一个-B，默认会绘制四周刻度，刻度样式MAP_FRAME_TYPE为fancy，就是蚂蚁线，并在左侧和下侧绘制标注，间隔会自动调整。等效于-Baf

gmt grdimage -B @earth_day_15m -png theWorld
@REM 同效果
gmt grdimage -Baf @earth_day_15m -png theWorld

theWorld

想改变刻度样式，比如从蚂蚁线变为笛卡尔那样的刻度线，
是依靠MAP_FRAME_TYPE变量实现的，当绘制地理图时，默认的MAP_FRAME_TYPE是fancy，蚂蚁线。

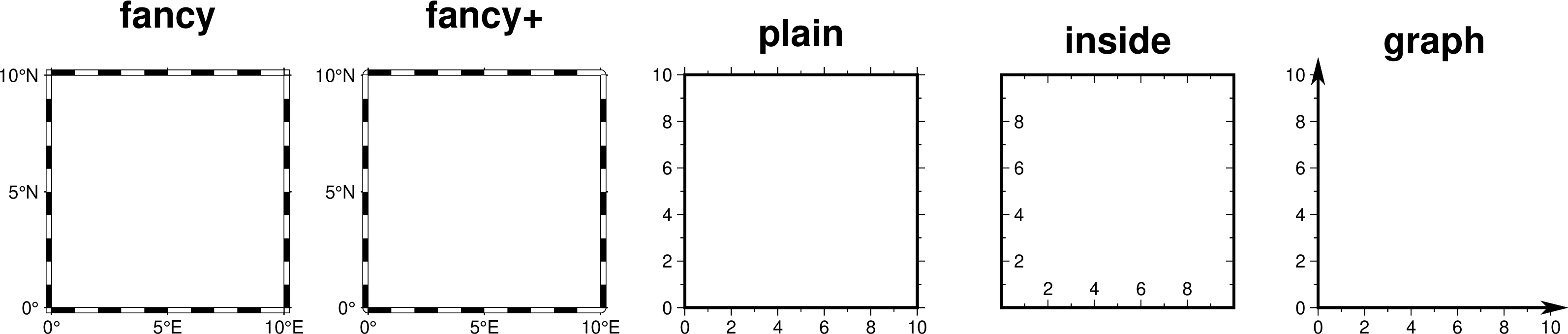

MAP_FRAME_TYPE的可选取值及其效果

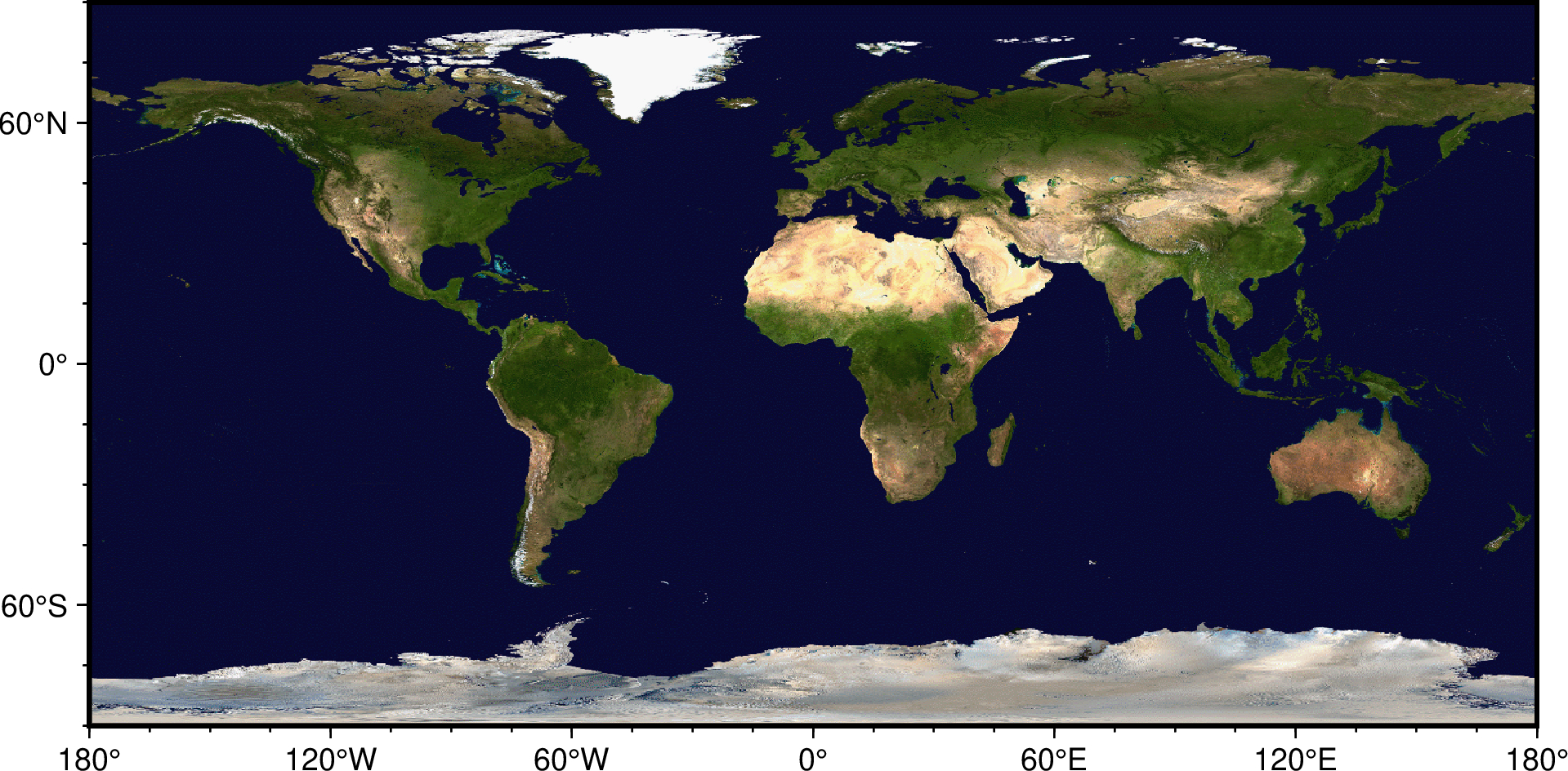

gmt grdimage -Baf --MAP_FRAME_TYPE=plain @earth_day_15m -png theWorld

theWorld

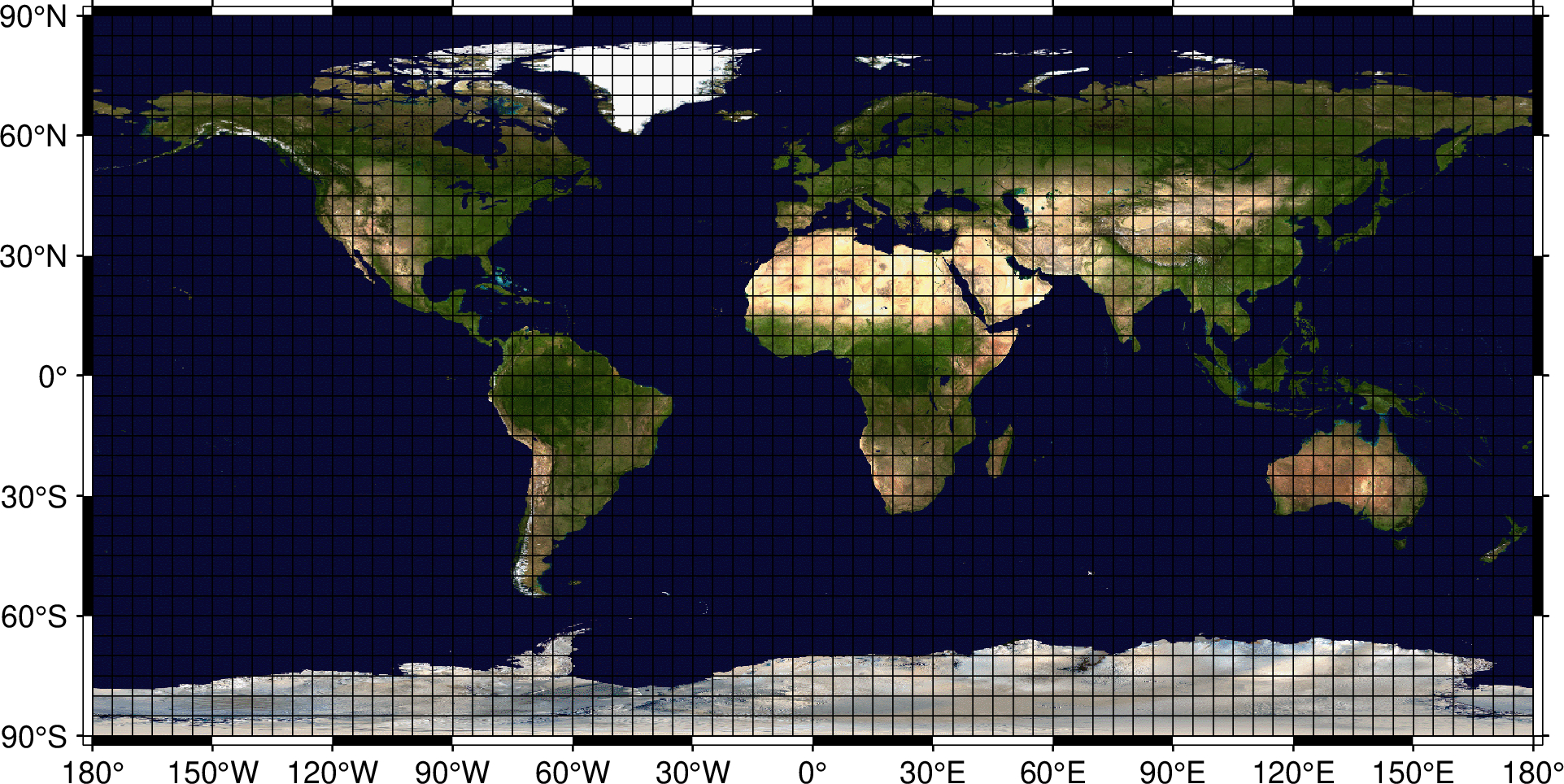

想要加上网格线，为-B加上g选项

gmt grdimage -Bafg @earth_day_15m -png theWorld

theWorld

如果只指定g选项，就会只画网格线

gmt grdimage -Bg @earth_day_15m -png theWorld

theWorld

想要改变间隔，需要指定afg的值，也可以只指定需要改变的，比如只指定标注的间隔-Ba10fg

gmt grdimage -Ba30f30g5 @earth_day_15m -png theWorld

标注间隔为30度，刻度线间隔为30度，网格线的间隔为5度。

theWorld

也可以分别指定横轴与纵轴的样式

gmt grdimage -Bxa60f30g5  -Bya30f30g5 @earth_day_15m -png theWorld

横轴标注间隔为60，刻度线间隔30，网格线间隔5
纵轴标注间隔为30，刻度线间隔30，网格线间隔5

theWorld

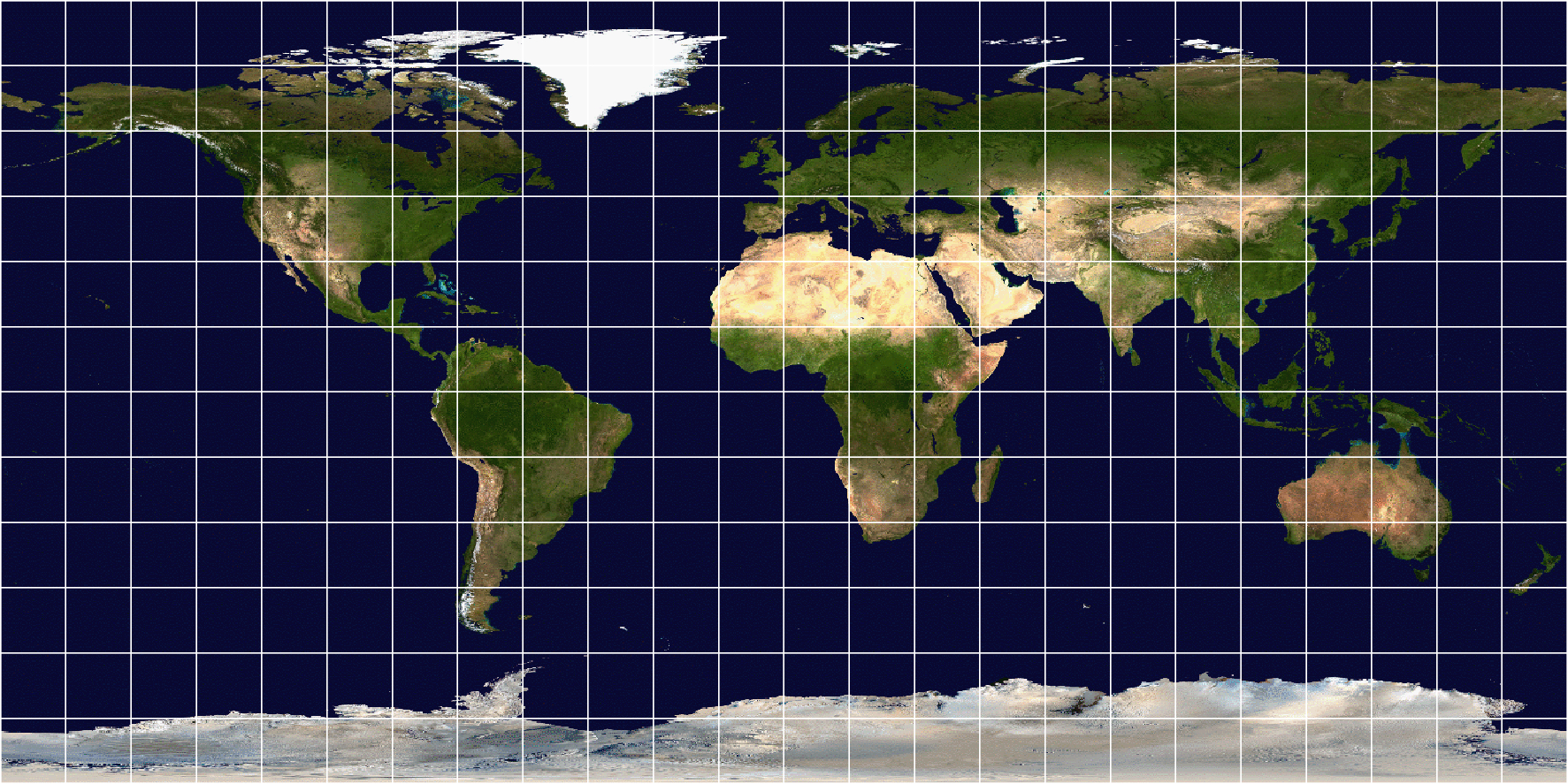

网格线的样式，可以通过修改MAP_GRID_PEN_PRIMARY

gmt grdimage -Bg --MAP_GRID_PEN_PRIMARY=0.25p,white @earth_day_15m -png theWorld

网格线粗细0.25p，白色

theWorld

gmt grdimage -Bg --MAP_GRID_PEN_PRIMARY=0.25p,white @earth_day_15m -png theWorld

网格线粗细0.25p，白色，虚线

theWorld

更详细的线的构造，可以看gmt文档的画笔小节
