activiti 是目前比较常用的工作流插件

官网：http://www.activiti.org/

API:http://www.activiti.org/userguide/

下载：http://www.activiti.org/download.html

流程图设计工具用什么

Activiti提供了两个流程设计工具，但是面向对象不同。

Activiti Modeler，面向业务人员，使用开源的BPMN设计工具Signavio，使用BPMN描述业务流程图

Eclipse Designer，面向开发人员，Eclipse的插件，可以让开发人员定制每个节点的属性（ID、Name、Listener、Attr等）

Activiti支持部署*.bpmn20.xml、bar、zip格式的流程定义。

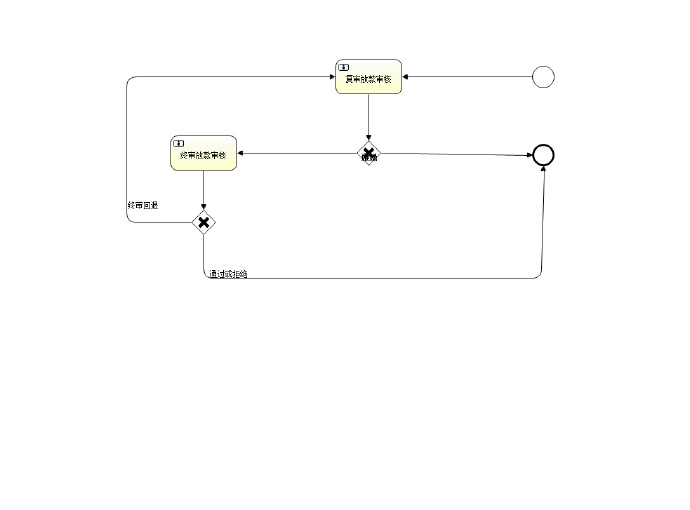

使用Activit Deisigner工具设计流程图的时候会有三个类型的文件:

.activiti设计工具使用的文件

.bpmn20.xml设计工具自动根据.activiti文件生成的xml文件

.png流程图图片

解决办法就是把xml文件和图片文件同时部署，因为在单独部署xml文件的时候Activiti会自动生成一张流程图的图片文件，但是这样在使用的时候坐标和图片对应不起来……

所以把xml和图片同时部署的时候Activiti自动关联xml和图片，当需要获取图片的时候直接返回部署时压缩包里面的图片文件，而不是Activiti自动生成的图片文件.

//起动流程

startProcessInstanceByKe y(String processDefinitionKey, Map variabes)

Starts a new process instance in the latest version of the process definition with the given key

其中businessKey就是业务ID，例如要申请请假，那么先填写登记信息，然后（保存+启动流程），因为请假是单独设计的数据表，所以保存后得到实体ID就可以把它传给processInstanceBusinessK ey方法启动流程。当需要根据businessKey查询流程的时候就可以通过API查询:

runtimeService.createProcessInstanceQue ry().processInstanceBusinessK ey(processInstanceBusinessK ey, processDefinitionKey);

建议数据库冗余设计：在业务表设计的时候添加一列：PROCESS_INSTANCE_ID varchar2(64)，在流程启动之后把流程ID更新到业务表中，这样不管从业务还是流程都可以查询到对方！

特别说明：此方法启动时自动选择最新版本的流程定义。

javadoc对其说明：

startProcessInstanceById (String processDefinitionId, String businessKey, Map variables)

Starts a new process instance in the exactly specified version of the process definition with the given id.

processDefinitionId：这个参数的值可以通过repositoryService.createProcessDefinitionQ uery()方法查询，对应数据库：ACT_RE_PROCDEF；每次部署一次流程定义就会添加一条数据，同名的版本号累加。

特别说明：此可以指定不同版本的流程定义，让用户多一层选择。

建议使用startProcessInstanceByKe y，特殊情况需要使用以往的版本选择使用startProcessInstanceById 。

各种状态的任务查询以及和业务对象关联

我们目前分为4中状态：未签收、办理中、运行中、已完成

1、未签收(Task)

此类任务针对于把Task分配给一个角色时，例如部门领导，因为部门领导角色可以指定多个人所以需要先签收再办理，术语：抢占式

对应的API查询：

@Transactional(readOnly = true)

publicTaskQuery createUnsignedTaskQuery(String userId) {

TaskQuery taskCandidateUserQuery = taskService.createTaskQuery().processDefinitionKey(getProcessDefKey())

.taskCandidateUser(userId);

returntaskCandidateUserQ uery;

}

2、办理中(Task)

此类任务数据类源有两种:

签收后的，签收后就应该为办理中状态

节点指定的是具体到一个人，而不是角色

对应的API查询：

@Transactional(readOnly = true)

publicTaskQuery createTodoTaskQuery(String userId) {

TaskQuery taskAssigneeQuery = taskService.createTaskQuery().processDefinitionKey(getProcessDefKey()).taskAssignee(userId);

returntaskAssigneeQuery;

}

3、运行中(ProcessInstance)

没有结束的流程，所有参与过的人都应该可以看到这个实例，

从表ACT_RU_EXECUTION中查询数据。

对应的API查询：

@Transactional(readOnly = true)

publicProcessInstanceQue ry createUnFinishedProcessI nstanceQuery(String userId) {

ProcessInstanceQuery unfinishedQuery = runtimeService.createProcessInstanceQue ry().processDefinitionKey(getProcessDefKey())

.active();

returnunfinishedQuery;

}

4、已完成(HistoricProcessInstance)

已经结束的流程实例。

从表ACT_HI_PROCINST中查询数据。

@Transactional(readOnly = true)

publicHistoricProcessIns tanceQuery createFinishedProcessIns tanceQuery(String userId) {

HistoricProcessInstanceQ uery finishedQuery = historyService.createHistoricProcessIns tanceQuery()

.processDefinitionKey(getProcessDefKey()).finished();

returnfinishedQuery;

}
