学习笔记——GRE over IPSec with OSPF

shinylife

已于 2022-06-10 20:36:11 修改

阅读量1k

点赞数 2

分类专栏：网络技术文章标签：网络学习网络协议

于 2022-05-09 23:27:45 首次发布

本文链接：https://blog.youkuaiyun.com/xiaojie_csdn/article/details/124677901

版权

网络技术专栏收录该内容

10 篇文章

订阅专栏

本文详细介绍了OSPF路由表的特点，报文处理流程，以及公网承载私网的实现方式，重点阐述了GRE over IPSec隧道的配置和区别。通过华为设备配置示例，解析了路由表生成过程，并对比了GRE over IPSec与IPSec over GRE的主要差异，强调了关键配置要点和网络架构理解。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

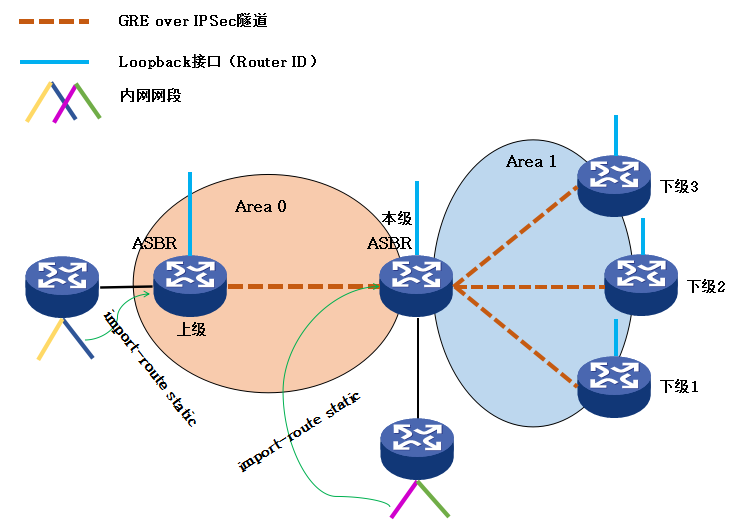

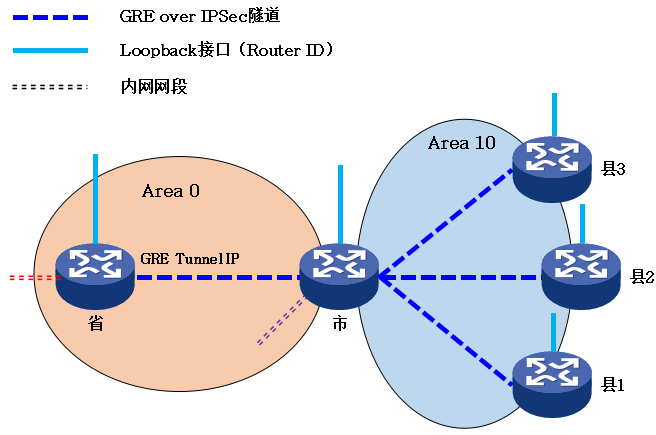

一、OSPF路由表特点

特点：所有到内部目的地的路由的下一跳都是GRE Tunnel接口

二、报文处理流程

1、vpn路由器内部接口收到源和目的地都是内部地址的报文

2、vpn路由器查找路由表，并交给对应的GRE Tunnel接口

3、GRE Tunnel接口对报文加上一层源和目的都是公网地址的头，形成gre报文

4、gre报文查找路由表（一般为0.0.0.0 0 公网下一跳），发给公网出口

5、公网出口对gre报文做ipsec处理，再生成新的最终报文，由公网接口发出

三、路由表生成过程

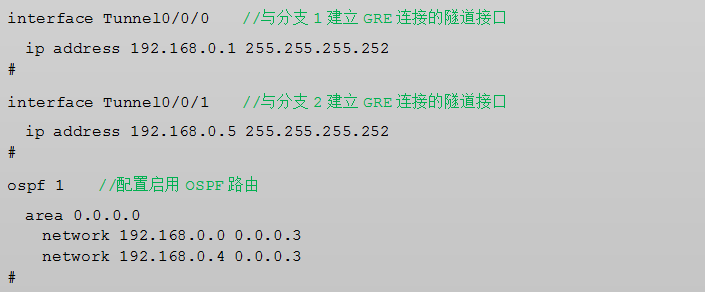

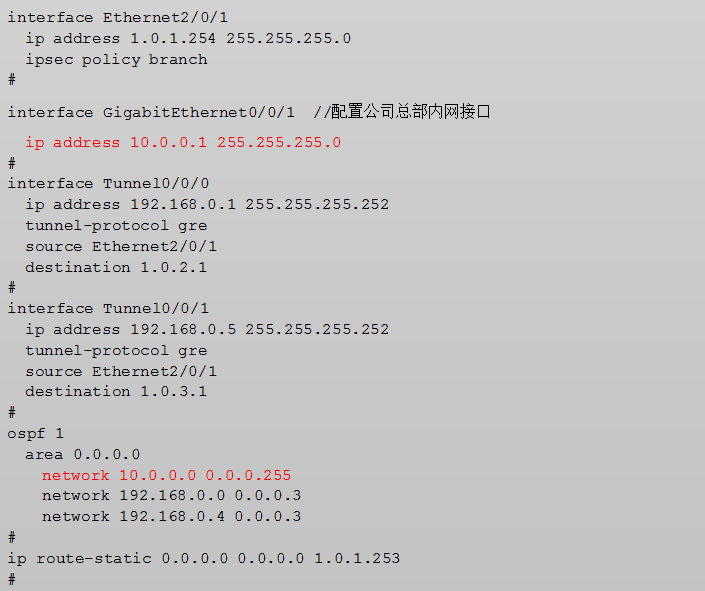

（1）根据以下配置，hello报文将发给Tunnel接口处理

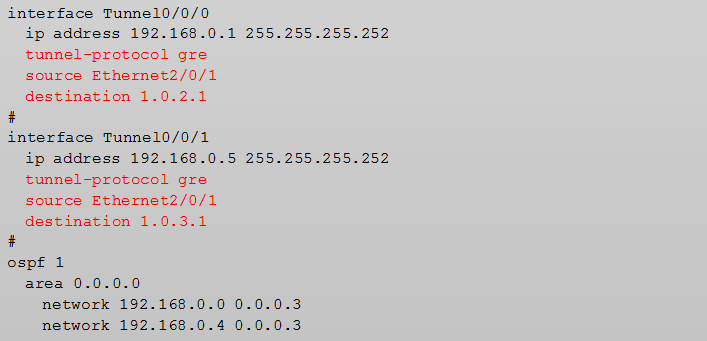

（2）Tunnel接口对hello报文进行gre封装，生成新的报文

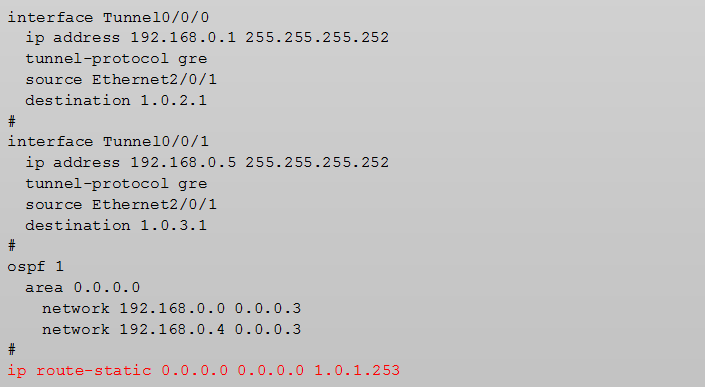

（3）新报文找路

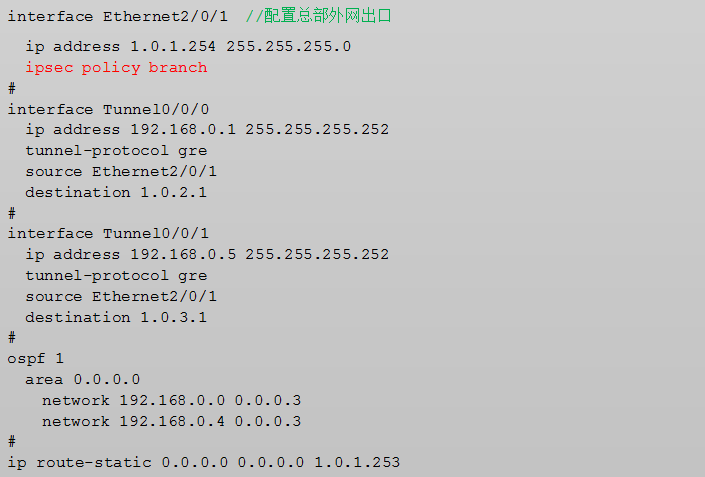

（4）新报文在出口做ipsec处理

（5）其他ospf报文交互过程同上。比如发布内网网段

四、要点

（1）vpn路由器区分内网口和外网口

（2）存在三类ip：即外网ip，tunnel接口ip，内网ip，三者毫无关系。

（3）tunnel接口ip，对于ipsec tunnel，可用于报文的源地址？对于gre tunnel，只有用于ospf时才要求双方在同一网段。

（4）用户关注的是内网或业务网段。

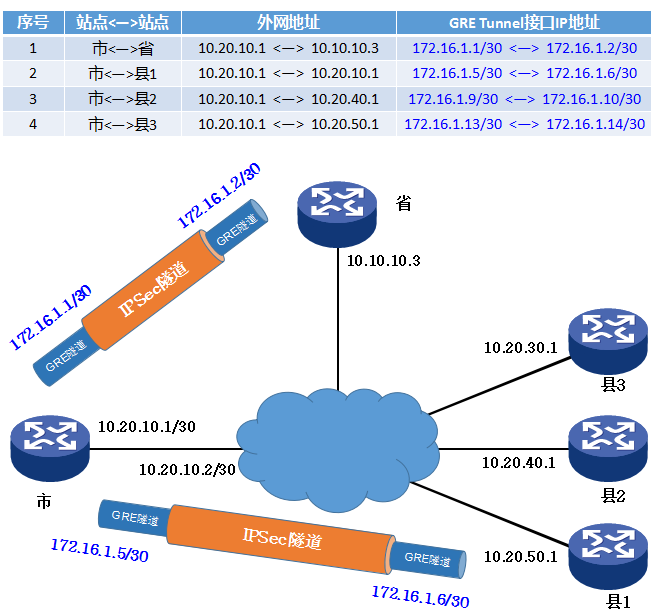

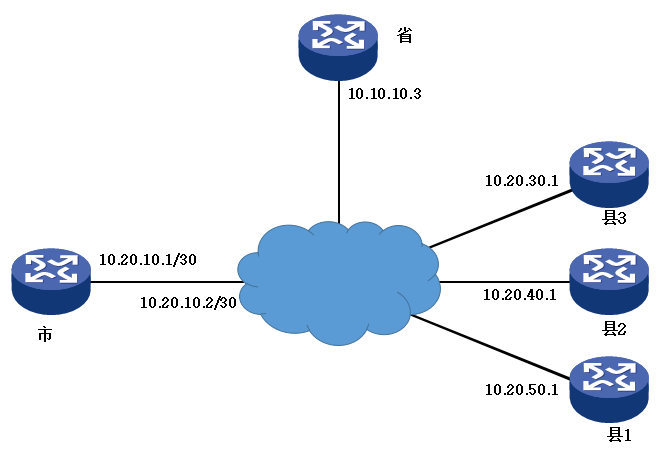

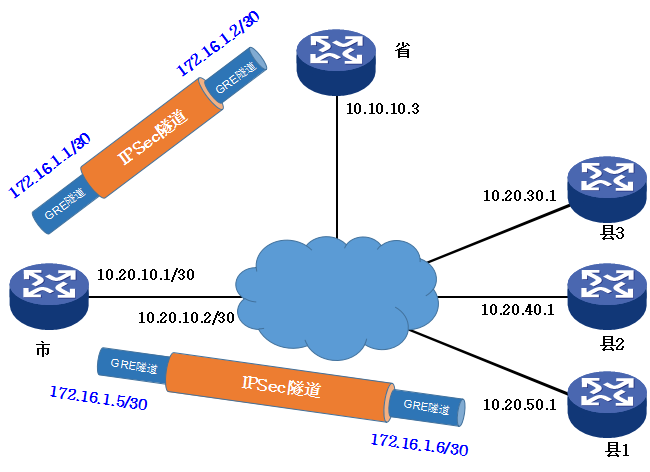

五、公网承载私网（物理网承载逻辑网）图示

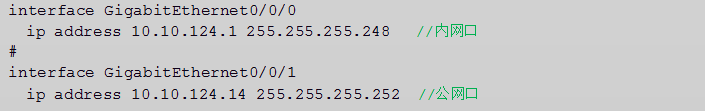

六、华为设备典型配置示例

################################################

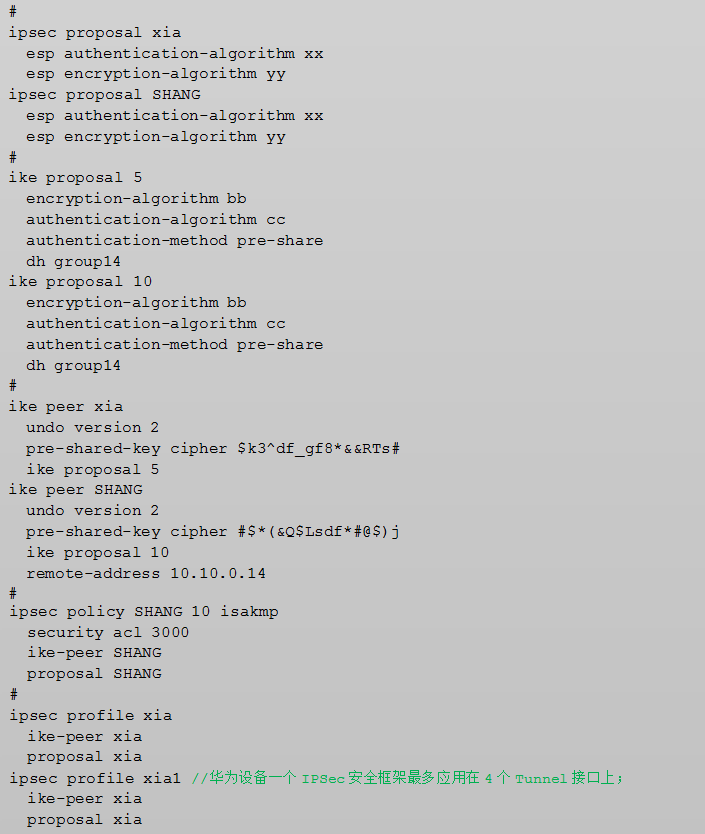

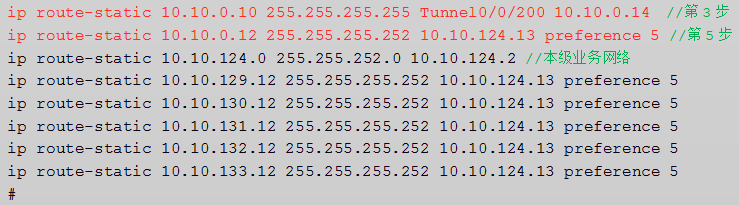

上下级隧道ipsec相关配置

################################################

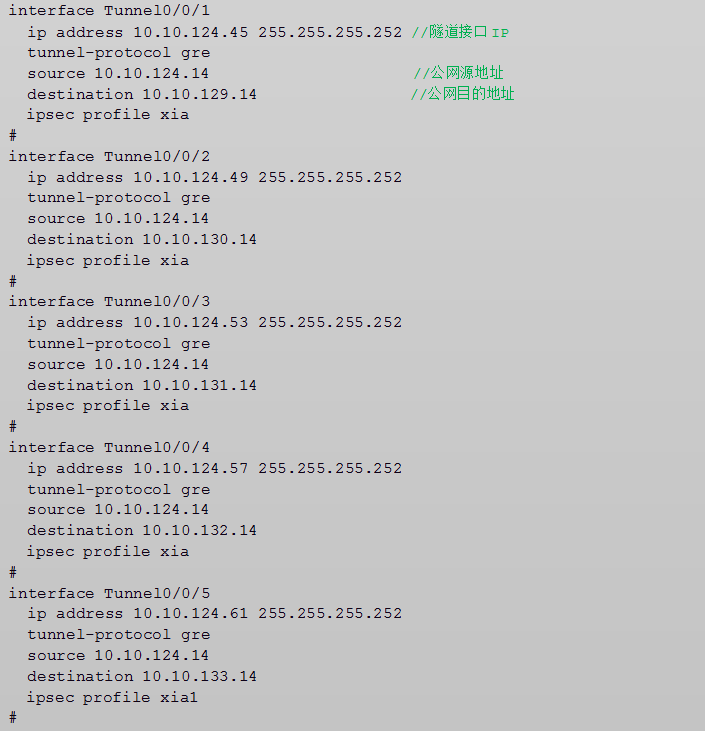

与下级单位连接的GRE隧道

#################################################

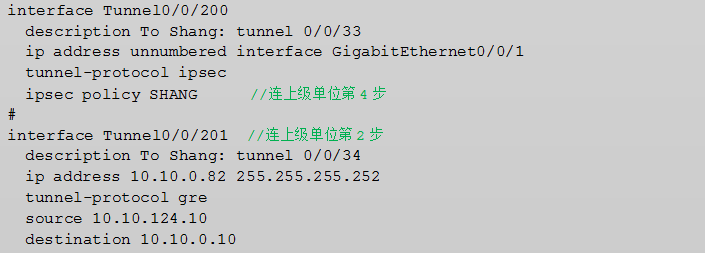

与上级单位连接的隧道

#################################################

七、与IPSec over GRE的区别

VPN类型	GRE over IPSec	IPSec over GRE
感兴趣流量（ACL定义）	GRE（或隧道源目地址）	内网数据流
IKE-Peer remote-address	对端公网口地址	对端Tunnel口地址
应用端口	公网接口（物理口）	GRE Tunnel接口

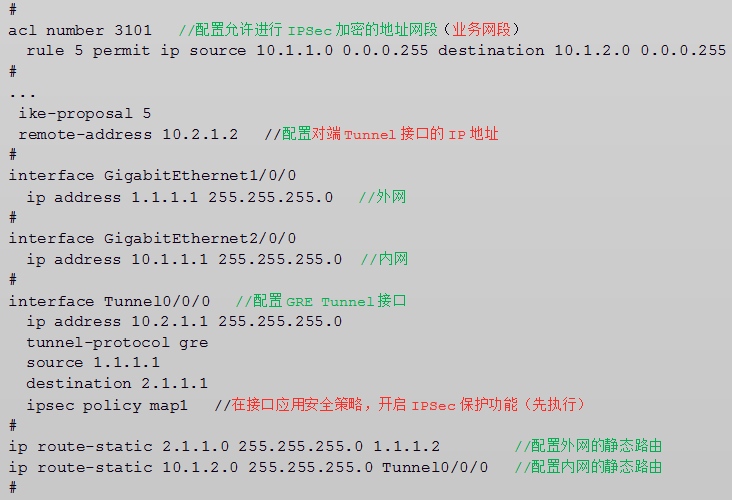

IPSec over GRE：

注：部分资料转自华为产品文档！
