学习笔记——交换&路由

一、说明

（一）设备上存在一个ip接口，且up，则会生成直连路由。ip接口在图中用实心圆点表示，ip接口关联的vlan用颜色区分，实心圆点中有实心三角形，表示根据vlan创建的vlan interface ip接口。直连路由用实心粗长条表示。

（二）access属性用实心细长条表示，不同颜色表示不同的vlan，trunk属性由各色细长条组成，表示允许通过的vlan。

（三）设备上存在vlan，但不一定存在对应的vlan interface。

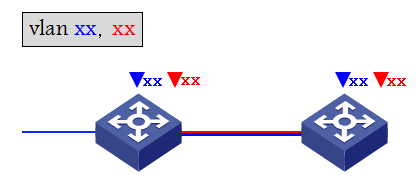

以上说明中的图例如下：













二、直连路由（先天自带）

出现直连路由需满足：

1、相关接口UP（对端接口需UP）

2、Loopback环回口永久UP

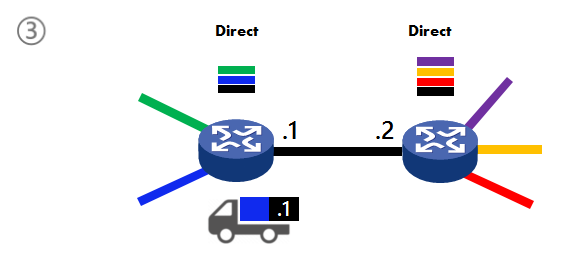

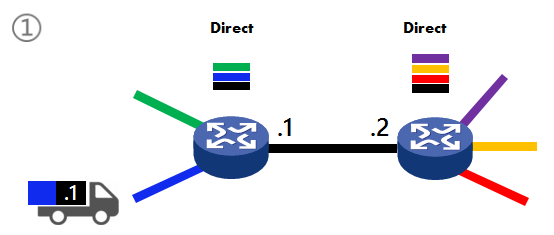

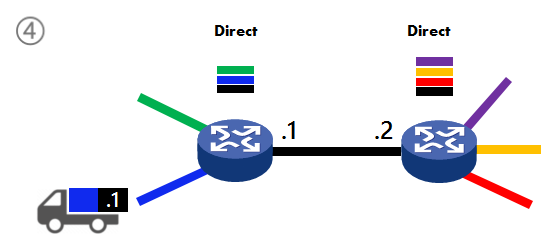

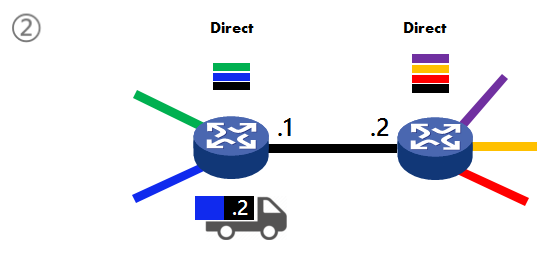

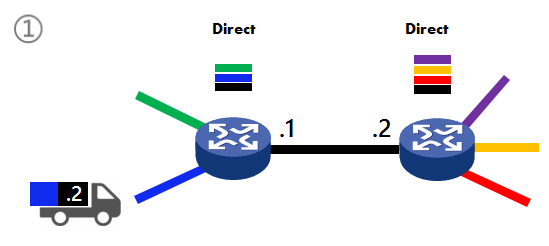

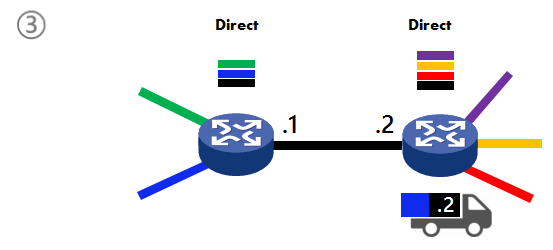

举例（报文可往返）：

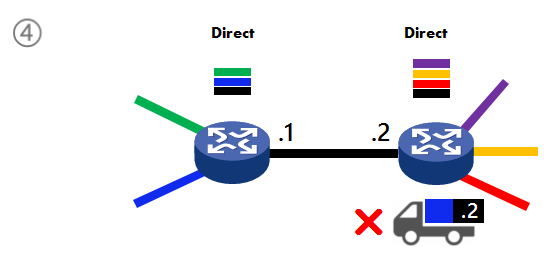

 举例（报文可往，不可返）：





三、静态路由（后天给予）

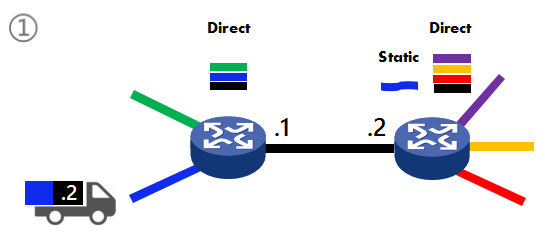

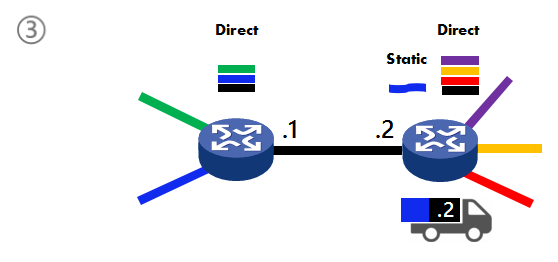

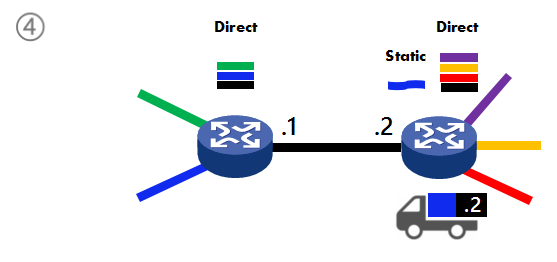

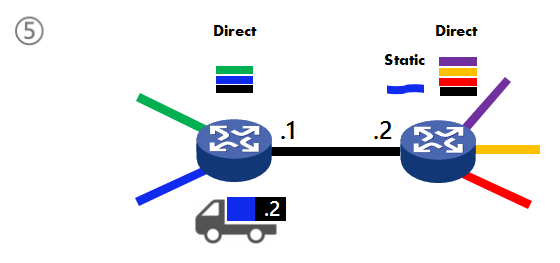

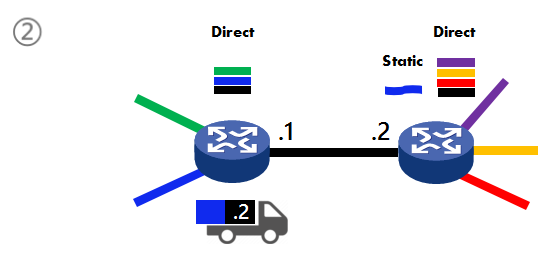

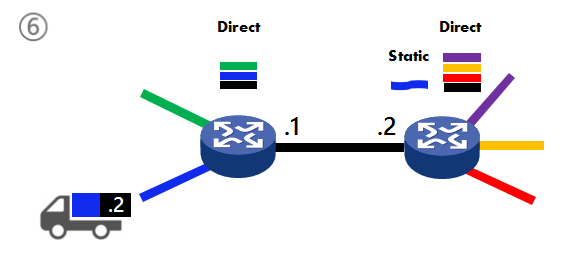

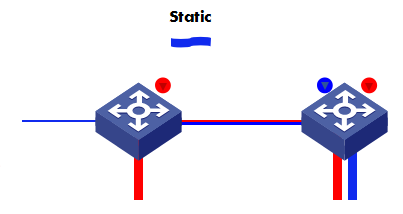

举例（加了静态路由，报文可返）：

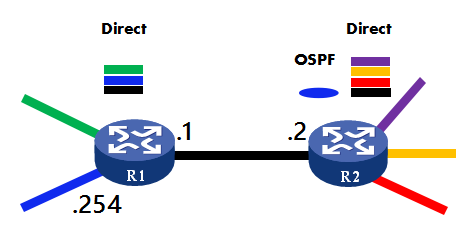

四、OSPF路由（后天动态交互获得）

五、举例

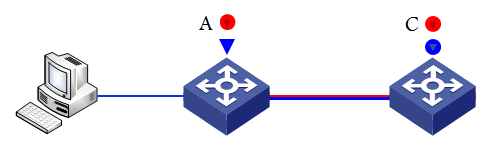

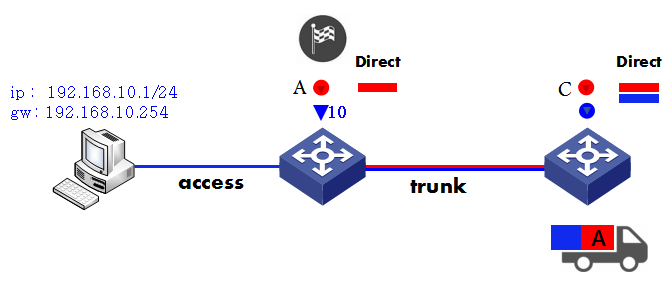

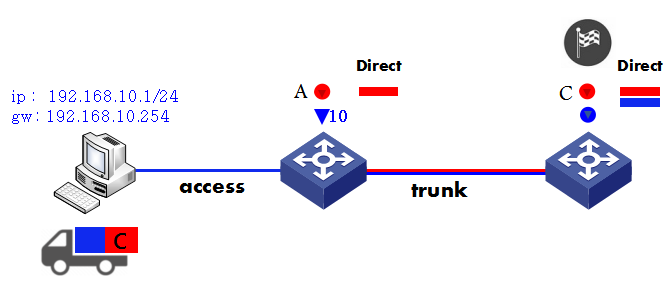

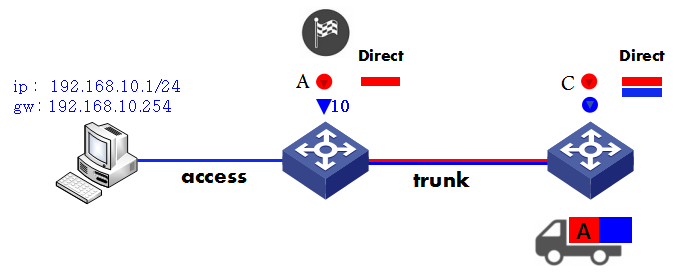

（一） 下图中，pc能否ping通C点？ pc能否ping通A点？

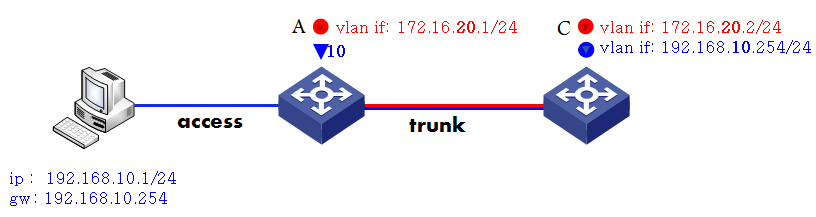

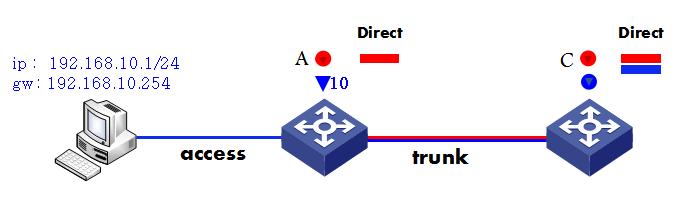

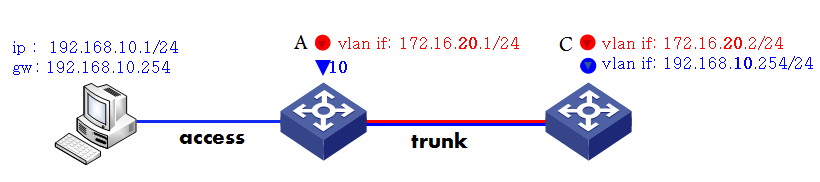

对应的实例图如下：



分析：

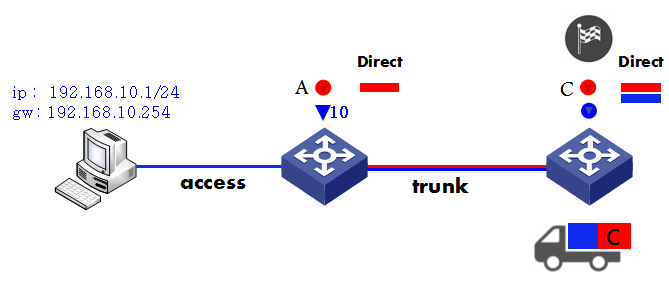

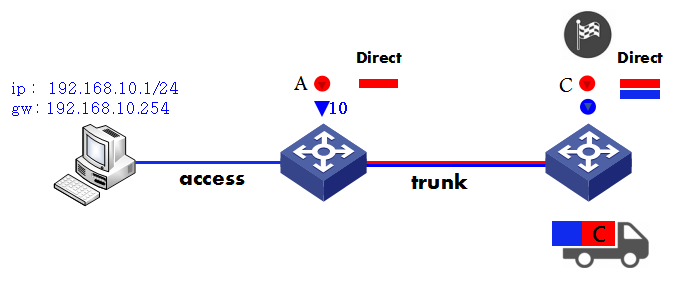

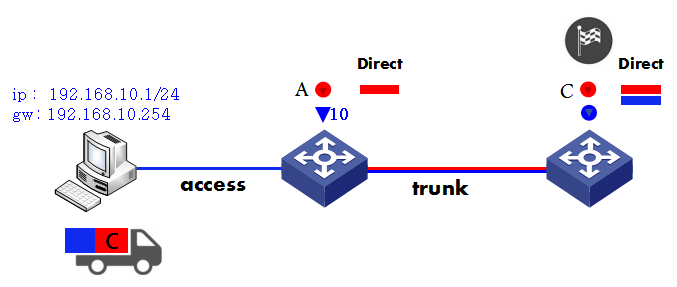

1、PC---ping---C

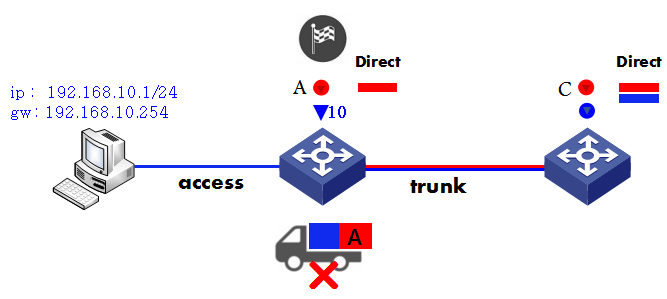

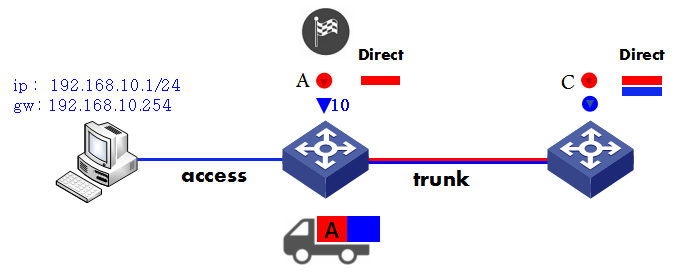

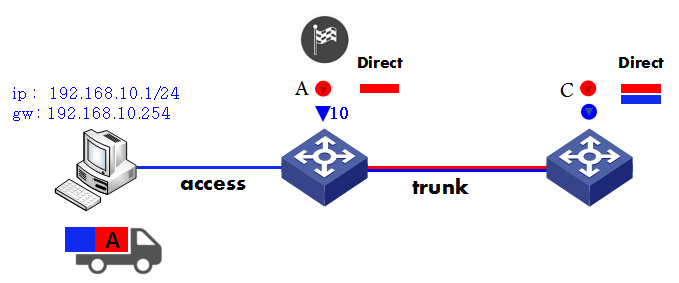

2、PC---ping---A

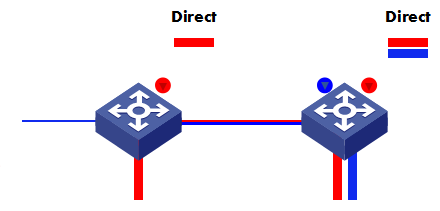

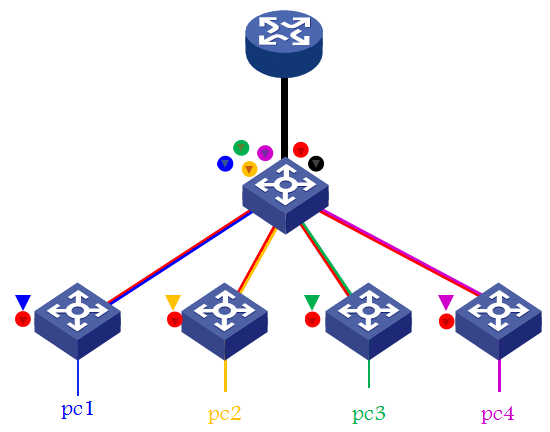

（二）网络图简化 [个人学习用]
