本文分享了单片机嵌入式工作中常用的外围电路设计，包括按键电路、外接信号输入、输出电路继电器、达林顿晶体管、运算放大器和MOS管控制电源输出通断等，详细解析了每个电路的关键元件和作用，适合初学者参考。
想学习单片机的同学可以关注、私信我或者在评论区回复我要入门。下面这些是我在单片机嵌入式工作中使用过的设计方案，分享出来给一些初学嵌入式的朋友参考。

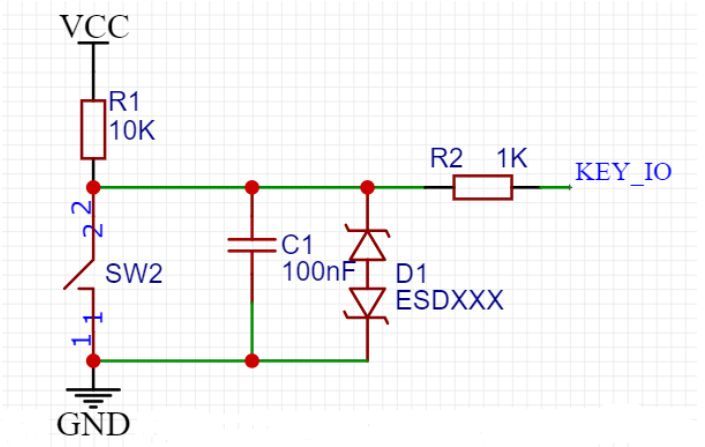

一、按键电路
R1上拉电阻：将不确定的信号通过一个电阻钳位在高电平，维持在不被触发的状态或是触发后回到原状态。
C1电容：消抖及保护电路减少干扰。
R2限流电阻：保护IO口，防止电流过高IO口出问题，对静电或者一些高压脉冲有吸收作用。R2的取值100欧~10k不等，如果有设置内部上拉，该值不能太大，否则电流不足以拉低IO口。
D1 ESD二极管：静电保护二极管，防止静电干扰或者损坏IO口。

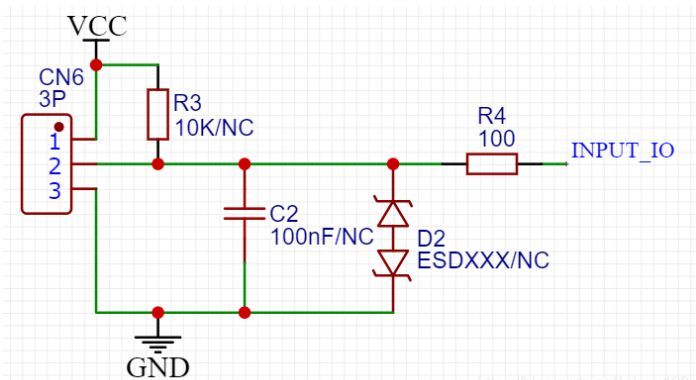

二、外接信号输入
R3上拉电阻：将不确定的信号通过一个电阻钳位在高电平，维持在不被触发的状态或是触发后回到原状态。(如果外接的连接线比较长，芯片内部上拉能力比较弱，则建议加上。平时通信距离不长，有内部上拉则可以不用)
C2电容：防止高频信号干扰。
R4限流电阻：保护IO口，对静电或者一些高压脉冲有吸收作用。(个人建议加上)
D2 ESD二极管：静电保护二极管，防止静电干扰或者损
