一.嵌入式处理器的结构、特点与分类
1.不同类型的典型嵌入式处理器及其特点
（1）数字信号处理器DSP
（2）ARM
（3）FPGA

2.分类
（1）按指令集：复杂指令集结构CISC、精简指令集结构RISC
关于RISC的特点
1）指令系统小，一个时钟周期内可以执行一条或多条指令
2）采用标准长度指令
3）指令格式规范，寻址模式较为简单
4）存储器访问只使用加载和存储两个指令
5）采用硬布线逻辑控制为主
（2）按存储机制：冯·诺依曼结构（CPU与存储器的连接只有一套总线）、哈佛结构（CPU与存储器的连接采用两套总线）
（3）按字长：8、16、32、64
（4）按不同内核：51、AVR、ARM、MSP430、MIPS、PowerPC、MC68K（后三种采用RISC、哈佛结构；AVR采用RISC结构，多数为哈佛结构；51是哈佛结构、8位字长；MSP430是16位字长）

3.ARM特点
（1）单周期操作
（2）指令流水线技术
（3）采用加载/存储指令访问内存
（4）三地址指令格式
（5）耗电省、功能强、成本低
（6）采用RISC结构

二.ARM处理器内核的体系结构
1.三种工作状态
（1）ARM状态：只支持32位指令宽度
（2）Thumb（16位）及Thumb-2状态（16位或32位）：代码密度大于ARM状态，占用存储空间小
（3）调试状态

注意：
（1）除支持Thumb-2状态的处理器外，其他ARM处理器都可以工作在ARM状态
（2）如果从Thumb状态进入异常处理（异常处理要在ARM状态下进行），异常返回时，将自动切换到Thumb状态，当处理器进行异常处理时，将自动进入ARM状态
（3）Thumb-2状态是ARMv7版本的ARM处理器所具有的新状态
（4）Cortex-M3只有Thumb-2状态和调试状态

2.七种工作模式（工作模式取决于CPSR低五位的值）
（1）用户模式USR：程序正常时，执行工作模式，如果没有异常，不能改变工作模式
（2）系统模式SYS：运行特权级的操作系统任务
（3）管理模式SVC：操作系统的保护模式，处理软中断
（4）中止模式ABT：处理存储器故障，保护虚拟存储器和存储器
（5）快速中断模式FIQ：用于高速中断处理
（6）外部中断模式IRQ：处理普通中断
（7）未定义模式：处理未定义的指令陷阱，支持硬件协处理器的仿真

3.七种异常
（1）复位RESET：优先级最高，0x00000000
（2）未定义指令VND：优先级最低
（3）软件中断SWI：优先级最低
（4）指令预取中止PABT
（5）数据访问中止DABT
（6）外部中断请求IRQ：0x00000018
（7）快速中断FIQ

注意：
（1）ARM9体系结构中规定各异常向量之间差4个字节，各异常向量之间常设计一条无条件转移指令

（2）异常中断响应
1）将CPSR的值保存到将要执行的异常中断对应的各自SPSR中
2）设置CPSR的相应位
3）将引起异常指令的下一条地址（断点地址）保存到R14中
4）将PC强制赋值，转入向量地址，以便执行相应的处理程序

（3）异常中断返回
1）除复位异常，其他所有异常处理完毕后必须返回到原来程序处继续向下执行
2）恢复原来被保护的用户寄存器
3）将SPSR-mode寄存器的值赋值到CPSR中
4）根据异常类型将PC值恢复成断点地址
5）清除I和F标志，允许IRQ和FIQ中断

4.寄存器组织
（1）ARM处理器共有37个寄存器，包括31个通用寄存器（含PC）和6个状态寄存器，所有通用寄存器均为32位结构，既可以存放数据也可以存放地址

（2）R0-R15是通用寄存器（均为32位）
R0-R7在任何模式下均作为通用寄存器使用
R13：作为堆栈指针SP
R14：作为程序链接寄存器LR
R15：作为程序计数器PC

注意：R13和R14除了用户模式和系统模式分别作为SP、LR之外，其他模式下均有自己独特的标记方式，是专门用于特定模式的寄存器

（3）CPSR：当前程序状态寄存器
N：符号标志： N=1 负数，N=0 整数
F：禁止快速中断控制位： F=1 禁止， F=0 允许
V：溢出标志： V=1 有溢出
Z：全0标志： Z=1 运算结果为0
I：外部IRQ中断禁止控制位：I = 1禁止IRQ中断，I = 0允许IRQ中断
T：ARM状态与Thumb指令切换
低5位的值决定ARM处理器的工作模式

三.典型ARM处理器内核
1.ARM7：冯·诺依曼结构、3级流水线、控制领域常用，无MMU
2.ARM9：哈佛结构、5级流水线
3.ARM11包括ARM11之前属于经典ARM处理器，之后分成Cortex系列
（1）Cortex-A：针对高端应用，都基于ARMv7A体系结构；Cortex-A内核的系列处理器称为应用型Cortex处理器
例：Cortex-A15：哈佛结构，13级流水线
（2）Cortex-R：针对实时系统。
例如：Cortex-R4采用8级流水线
（3）Cortex-M：针对微控制器，面向微控制器应用领域（面向中低端应用）内部无MMU。 Cortex-M系列归属于ARM 嵌入式Cortex处理器

例1：Cortex-M3：
1）可以实现中断嵌套，使用末尾连锁连续中断要3个时钟周期，普通中断要32个时钟周期
2）低功耗，门数目少、中断延迟短、调试成本低，是为要求有快速中断响应能力的深度嵌入式应用设计的
3）只有Thumb-2状态与调试状态
4）LPC1700基于Cortex-M3内核
5）3级流水线

例2：Cortex-M0具有NVIC，因为Cortex-M系列是面向微控制器应用领域，NVIC是嵌套向量中断控制器，WIC是唤醒中断控制器，成本最低，采用冯·诺依曼结构

引申：
1）ARM11（采用ARMV6体系结构
2）Cortex-A系列都基于ARMv7A体系结构
3）Thumb-2状态是ARMv7版本所具有的的新状态，支持Thumb-2指令集的处理器主要由R和M
4）ARMv7M版本仅支持Thumb-2指令集的子集
5）ARMv8A使用64位寄存器，支持ARM、Thumb和A64三种指令集
6）基于Cortex-M0的专家处理器为SC100，基于Cortex-M3的专家处理器为SC300
7）Cortex-A系列中A5、A7、A9、A12、A17字长32位，而A50系列中的A53和A57字长64位

四.ARM处理器指令系统及汇编语言程序设计
1.伪指令
伪指令在汇编过程中起作用，一旦汇编结束，伪指令的使命就完成
1）DCD：数据定义伪指令，用于分配一片连续的字存储单元并指定数据初始化例如：Datatab DCD 0x12345678 DCW：半字
2）CODE16：伪指令通知编译器，其后的指令序列为16位的Thumb指令
3）EQU：等于伪指令，用于为程序中的常量、标号定义一个等效的字符名称
4）IMPORT：通知编译器要使用的标号在其他源文件中定义，但要在当前源文件引用
5）EXTERN/EXPORT/GLOBAL：声明一个全局标号，该标号在其他文件中引用

2.Thumb-2指令集：CPSID I：关闭外部中断， CPSIE I：开启外部中断

3.四条分支指令
（1）B：转移指令
（2）BL：带返回的转移指令（子程序调用）、子程序返回调用程序：MOV PC，LR
（3）BX：带状态切换的转移指令
（4）BLX：带返回且带状态切换的转移指令

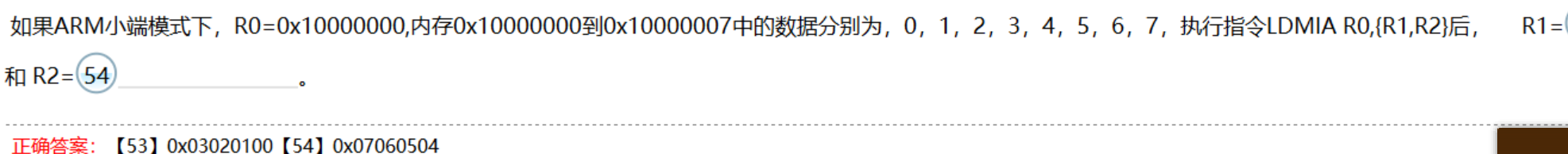

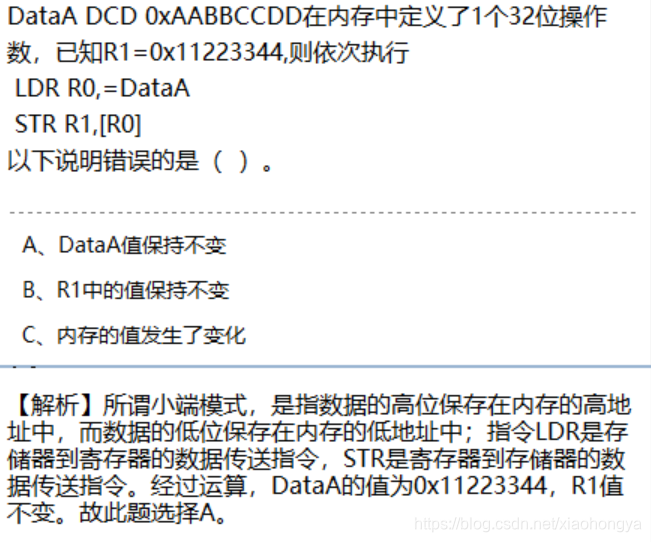

4.小端模式与大端模式
（1）小端模式：数据的高位保存在地址的高地址中，数据的地位保存在地址的低地址中
（2）大端模式：数据的高位保存在地址的低地址中，数据的地位保存在地址的高地址中

5.数据处理指令

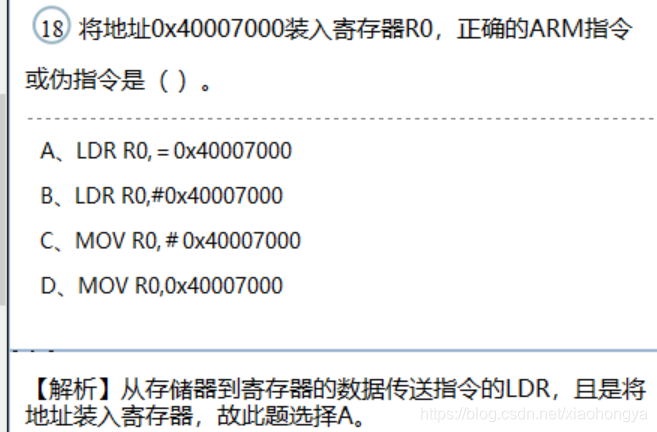

（1）数据传送指令：
1）MOV：数据传送指令
2）MVN：数据取反传送指令

（2）算术逻辑运算指令：
1）LSL：逻辑左移
2）LSR：逻辑右移（左移一位相当于乘2，右移一位相当于除2）
3）ASL：算术左移
4）ASR：算术右移
5）AND：逻辑与
6）ORR：逻辑或两个寄存器
SUB：减法指令，两个寄存器
7）SBC：带借位减法指令
8）RSC：带借位逆向减法
9）SUBS：带进位的减法指令，能采用立即数寻址
10）TST：位测试指令，将寄存器的值与立即数按位与

11）RSB：逆向减法指令

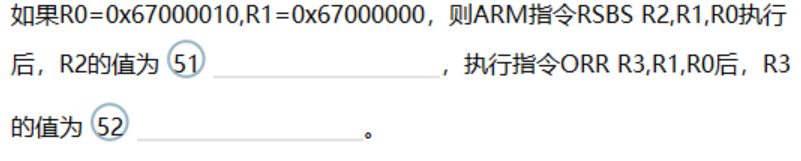

在这里插入图片描述
正确答案：0x10，0x67000010
