RecyclerView不同于ListView，不自带分隔线。通过使用RecyclerView.ItemDecoration来添加分隔线，主要涉及getItemOffsets()、onDraw()或onDrawOver()方法。自定义装饰类并重写相关方法后，在主题中引用自定义的分隔线资源，即可在主活动中实现分隔线效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

RecyclerView和ListView不同，是不自带分隔线的

如此：

在讲为Item加入分割线本质的前，先来介绍，认识一下ChildView，也就是平时我们用到的ListView

RecyclerView中的getChildAt（int position）这个返回的ChildView是哪一部分？

修改list_item的代码，添加一条

android:layout_margin = "10dp"

ChildView就是图中蓝色这一部分，边距这一部分并不属于ChildView

那么在RecyclerView中，Google为我们提供了RecyclerView.ItemDecoration添加分隔线

它是一个类，里面封装了三个方法：
（1）void getItemOffsets（）
（2）void onDraw（）
（3）void onDrawOver（）

我们在创建自己的装饰类继承RecyclerView.ItemDecoration的时候，我们只要重写getItemOffsets（），还有onDraw（）和onDrawOver两个其中之一就可以了。
那getItemOffsets（）方法有什么用呢？从字面意思就是Item要偏移，由于我们在Item和Item之间加入了分隔线，线其实本质就是一个长方形，也是用户自定义的，既然线也有长宽高，就画横线来说，上面的项目加入了分隔线，那下面的项目就要往下平移，平移的量就是分隔线的高度。

我们自定义的MyDecoration.java :(继承RecyclerView.ItemDecoration）

public class MyDecoration extends RecyclerView.ItemDecoration{

    private Context mContext;
    private Drawable mDivider;
    private int mOrientation;
    public static final int HORIZONTAL_LIST = LinearLayoutManager.HORIZONTAL;
    public static final int VERTICAL_LIST = LinearLayoutManager.VERTICAL;

    //我们通过获取系统属性中的listDivider来添加，在系统中的AppTheme中设置
    public static final int[] ATRRS  = new int[]{
            android.R.attr.listDivider
    };

    public MyDecoration(Context context, int orientation) {
        this.mContext = context;
        final TypedArray ta = context.obtainStyledAttributes(ATRRS);
        this.mDivider = ta.getDrawable(0);
        ta.recycle();
        setOrientation(orientation);
    }

    //设置屏幕的方向
    public void setOrientation(int orientation){
        if (orientation != HORIZONTAL_LIST && orientation != VERTICAL_LIST){
            throw new IllegalArgumentException("invalid orientation");        }        mOrientation = orientation;
    }

   @Override
    public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
        if (mOrientation == HORIZONTAL_LIST){
            drawVerticalLine(c, parent, state);
        }else {
            drawHorizontalLine(c, parent, state);
        }
    }

    //画横线, 这里的parent其实是显示在屏幕显示的这部分
    public void drawHorizontalLine(Canvas c, RecyclerView parent, RecyclerView.State state){
        int left = parent.getPaddingLeft();
        int right = parent.getWidth() - parent.getPaddingRight();
        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++){
            final View child = parent.getChildAt(i);

            //获得child的布局信息
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams)child.getLayoutParams();
            final int top = child.getBottom() + params.bottomMargin;
            final int bottom = top + mDivider.getIntrinsicHeight();
            mDivider.setBounds(left, top, right, bottom);
            mDivider.draw(c);
            //Log.d("wnw", left + " " + top + " "+right+"   "+bottom+" "+i);
        }
    }

    //画竖线
    public void drawVerticalLine(Canvas c, RecyclerView parent, RecyclerView.State state){
        int top = parent.getPaddingTop();
        int bottom = parent.getHeight() - parent.getPaddingBottom();
        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++){
            final View child = parent.getChildAt(i);

           //获得child的布局信息
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams)child.getLayoutParams();
            final int left = child.getRight() + params.rightMargin;
            final int right = left + mDivider.getIntrinsicWidth();
            mDivider.setBounds(left, top, right, bottom);
            mDivider.draw(c);
        }
    }

    //由于Divider也有长宽高，每一个Item需要向下或者向右偏移
    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        if(mOrientation == HORIZONTAL_LIST){
            //画横线，就是往下偏移一个分割线的高度
            outRect.set(0, 0, 0, mDivider.getIntrinsicHeight());
        }else {
            //画竖线，就是往右偏移一个分割线的宽度
            outRect.set(0, 0, mDivider.getIntrinsicWidth(), 0);
        }
    }
}

现在用shape来编写一个分割线样式:

在drawable右键添加xml文件即可

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape="rectangle">
    <gradient
        android:centerColor="#ff00ff00"
        android:endColor="#ff0000ff"
        android:startColor="#ffff0000"
        android:type="linear" />
    <size android:height="3dp" />
</shape>

这是一条渐变的分割线

在styles.xml的AppTheme中，设置listDivider为我们的divider.xml文件：

<item name="android:listDivider">@drawable/divider</item>

这样，我们将系统的listDivider设置成我们自定义的分隔线。

在主活动里这样添加我们自定义的分割线

recyclerView.addItemDecoration(new MyDecoration(this,MyDecoration.VERTICAL_LIST));

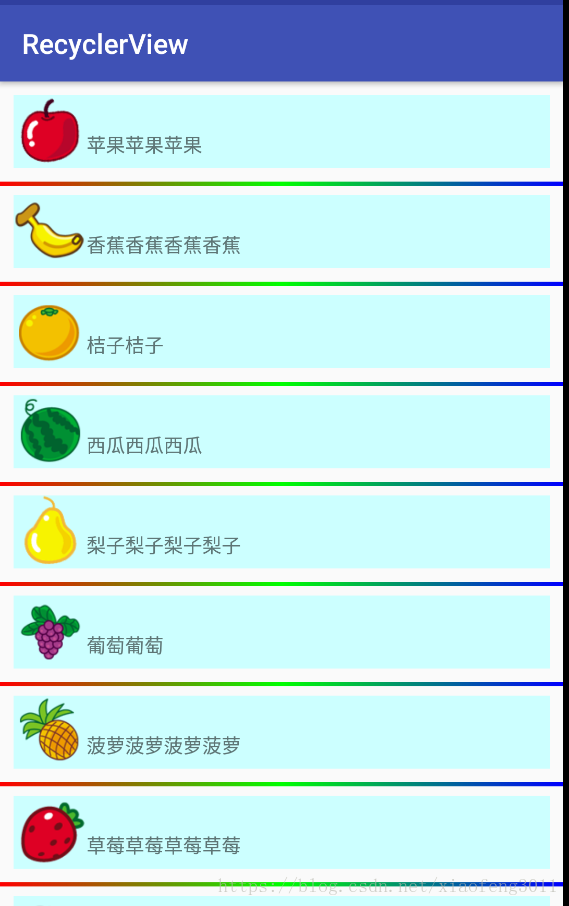

运行后如下
