面包板入门电子制作 学习笔记10

最新推荐文章于 2025-08-30 16:15:41 发布
原创 最新推荐文章于 2025-08-30 16:15:41 发布 · 4.1k 阅读 · 16 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#面包板入门电子制作

面包板入门电子制作10

NE555--时基芯片 LM555



NE555内部结构图

- 2脚触发时，3脚输出一个高电平

- 6脚阀值用于结束触发状态

- 7脚放电接口是为外部电容放电的

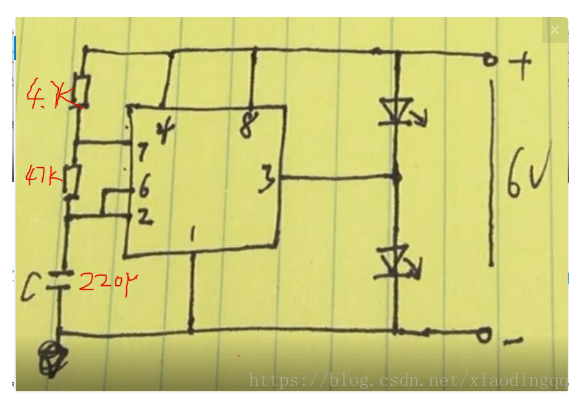

实现LED闪烁电路，交替闪烁

- 3脚是高电平，下面小灯亮

- 3脚是低电平，上面小灯亮

输出端对GND的LED点亮，说明3脚目前输出高电平。



把电容值改为220u

下面的l
