Visual Paradigm 教程[UML]：如何绘制动画UML活动图？

下载Visual Paradigm最新试用版

UML Activity Diagram是一种流行的UML图，用于表示程序流。 开发人员发现它是解释和确认系统逻辑的理想参考，因为它将复杂的系统操作转换为简单的动作形状和连接器，这使得想法的呈现更容易。 为了提高演示效率，Visual Paradigm支持Activity Diagram的动画。 通过动画工具分析和排序流程，您可以拾取路径并为其设置动画。 在动画中，您可以按照路径中的顺序逐一查看路径上的操作。 演示者可以让动画进入，或者当动画达到值得解释或讨论的动作形状时暂停动画。

在本教程中，我们将向您展示如何为活动设置动画。 最后，您将把动画导出为HTML文件，当您想在另一台机器上播放动画时，这可能会有所帮助。

在UML活动图中播放动画

1. 下载Activity-Diagram-Example.vpp。
2. 在Visual Paradigm中打开下载的项目文件。

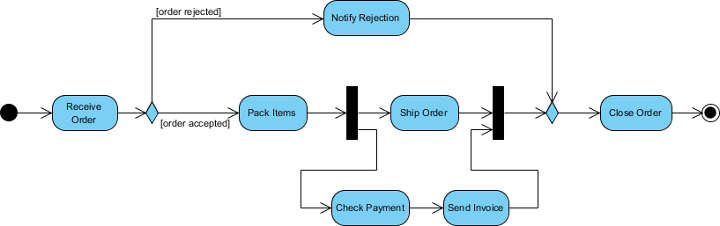

3. 打开UML活动图下订单。 你应该看到下面的活动图：



4. 在我们继续之前，让我们快速浏览一下这个图表。 该图显示了收到订单后的两种可能路径。 一个是拒绝，另一个是接受。
5. 让我们一个接一个地制作动画。 在图表的右侧，单击小按钮Show Action Bar。



6. 单击栏中的动画按钮。

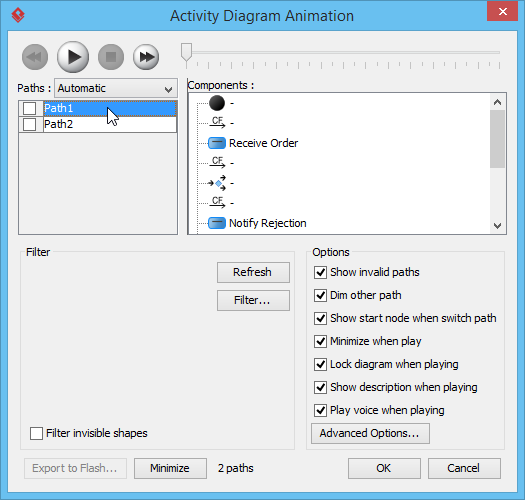

7. 将出现“活动图动画”窗口，左侧列出了两个路径。 通过分析图表找到两条路径。 我们来看看它们是什么。 单击Path1。

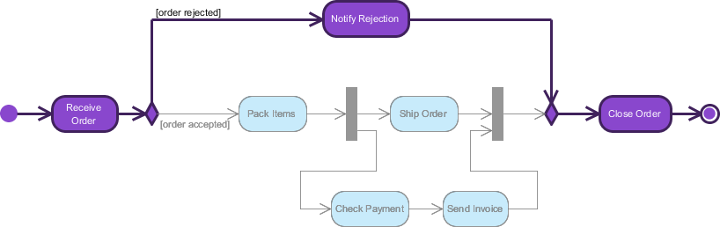

8. Path1中涉及的形状以紫色突出显示。 正如你所看到的，这条道路是关于拒绝秩序的。

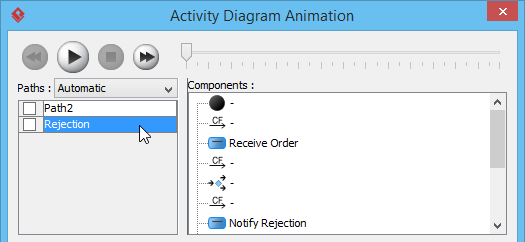

   为了让我们更容易识别路径，我们最好重命名路径1以反映实际的流内容。 双击Path 1并输入Rejection作为新路径名。

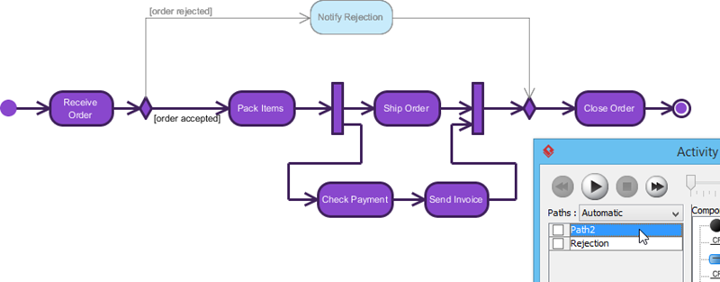

9. 同样，选择Path2并查看。

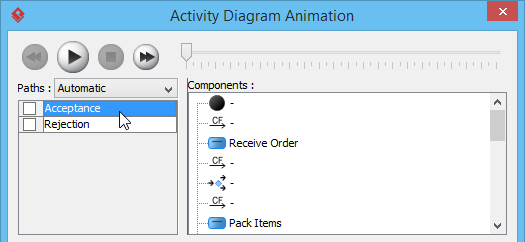

10. 显然，Path2是关于接受订单的。 双击Path2并将其重命名为Acceptance。

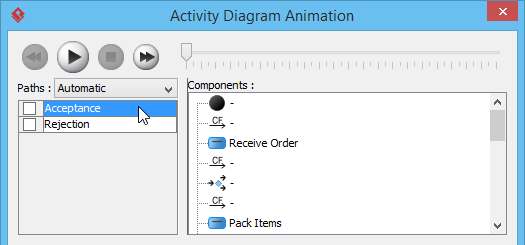

11. 所以现在我们有两条路 - 拒绝和接受。 让我们为接受路径制作动画。 选择它并单击播放按钮进行播放。

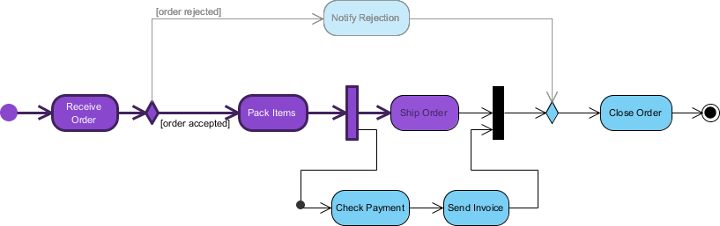

    这将启动动画。 看起来像一个小黑点的标记将出现并沿着路径移动。 当它到达一个形状时，到达的形状将突出显示。



导出动画

您可能希望与其他人共享动画，或者在另一台计算机上查看动画。 要实现此目的，您可以将动画导出为HTML。 我们将在本节向您展示它的工作原理。

1. 再次打开“活动图动画”窗口。 这一次，您可以通过单击动画滑块末尾的“显示对话框”将其打开。



2. 您必须选择要导出的路径。 让我们导出拒绝和接受路径。 在窗口中选择它们。



3. 单击导出到Flash ....
4. 在“导出到Flash”窗口中，输入HTML文件的输出路径。 您也可以调整视频的尺寸，但在这种情况下，800x600足够大，所以只需保持不变。



5. 单击导出

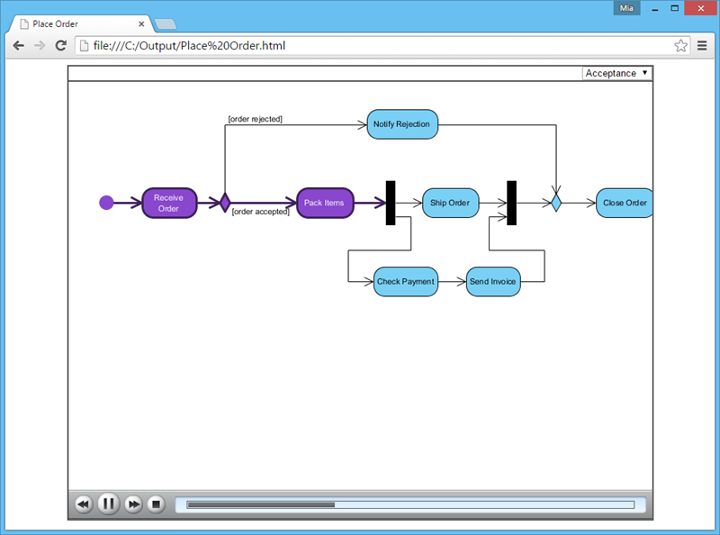

6. 导出HTML文件将在您的Web浏览器中弹出。 您可以通过动画下方的滑块播放和控制动画。



   您可以从动画右上角的下拉菜单中选择其他路径并为其设置动画。
