软考系统架构设计师案例分析及参考答案

一、试题一

阅读以下关于系统建模的叙述，回答问题。

【说明】

      某软件公司承接了一个软件开发的项目，为共享单车租赁公司开发一套单车租赁服务系统，公司项目组对此项目进行了初步分析，具体描述如下：

1)非注册用户可通过该系统进行注册，成为平台的合法用户，其中包括提供身份、手机号等信息，在线支付押金；

2)非注册用户如果是支付宝会员的，可以通过支付宝

的第三方服务直接关联注册成会员，且芝麻信用积分在500分以上的可不用支付押金，少于500分的需要支付押金；

3)将采购的共享单车注册到租赁服务系统后方可投入使用。即将单车的标识信息录入到系统；

4)注册用户通过手机或支付宝第三方服务登录到租赁服务系统中，通过扫描二维码或输入车辆编号以进行系统确认，系统后台确认车辆状态后下达解锁指令；

5)用户在用完车辆后关闭车锁，车辆自身将闭锁状态上报到租赁服务系统中，完成车辆状态的更新和用户租赁费用结算；

6)系统不定时推出积分奖励方案，每200积分可提升会员等级，不同等级的会员在费用结算时会有不同的折扣；

7)系统开辟积分商城，会员可以使用积分去兑换或购买合作伙伴的产品及服务。

8)每个合作伙伴的类提供了不同的调用方法，系统设计中需要考虑如果公司更换了合作伙伴，应该尽可能少地在系统中修改或创建新类。项目组薛工、邹工等分析之后达成一致：

(1)采用面向对象分析与设计方法开发系统；

(2)决定采用设计模式来满足上述设计要求，并确定从当前已经熟练掌握的设计模式中进行选择，这些设计模式包括：适配器模式(Adapter)、构造器模式(Builder)、命令模式(Command)、外观模式(Facade)、中介模式(Mediator)、原型模式(Prototype)、代理模式(Proxy)、状态模式(State)和策略模式(Strategy)等。

【问题1】(12分)

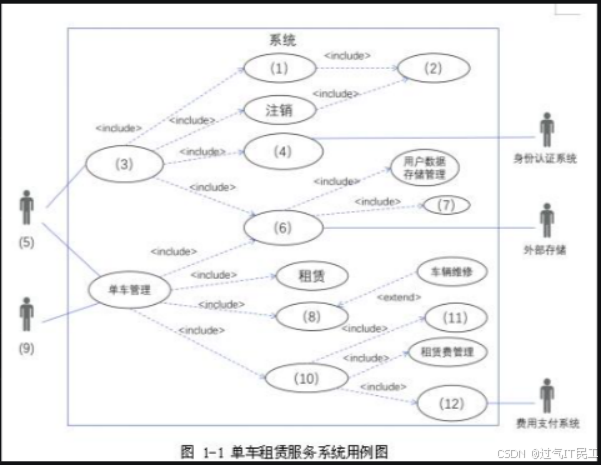

请分析下面A~R所列出的共享单车租赁服务系统中的概念类及其方法，在图1-1所示用例图(1)～(12)处补充所缺失信息。

1. 用户，B.共享单车，C.用户管理，D.注册，E.注销，F用户查询，G单车管理，H.租赁，L归还，J单车查询，K费用管理，L保证金管理，M.租赁费管理，N.数据存储管理，O.用户数据存储管理，P单车数据存储管理，Q费用结算，R身份认证

【问题2】(5分)

       设计模式按照其应用模式可以分为三类：创建型、结构型和行为型，请用200字以内文字说明三者的作用。【问题3】(8分)

       针对题目中所提出的设计要求(7)~(8),项目组应该分别选择何种设计模式?请分别用200字以内文字说明具体的解决方案。
