php使用graphviz画图

graphviz是一款古老的画拓扑图的工具，非常强大，能够按照你在文本文件里定义的格式转换为拓扑图，很多大公司都是用graphviz来画拓扑图，它的最主要的功能是用程序生成文本，然后调用graphviz来把文本转化为拓扑图。

1.安装graphviz

到 http://www.graphviz.org/Download..php里下载对应的平台的安装包；

我用的是centos因此用yum安装最方便

1. wget http://www.graphviz.org/graphviz-rhel.repo /etc/yum.repos.d/graphviz-rhel.repo
3. yum install graphviz

2.安装完毕后进行测试



1. echo “digraph G {Hello->World}” | dot -Tpng >hello.png

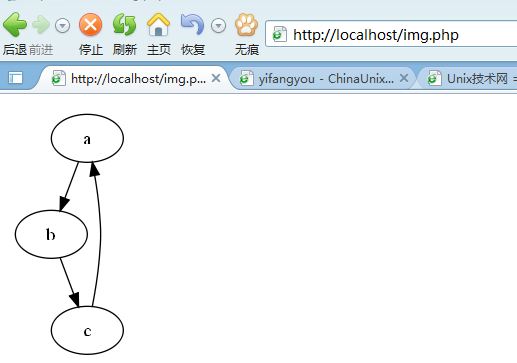

3.php 调用graphviz

首先用程序生成/tmp/domain.txt，然后用dot命令生成图片





1. <?php

2.    header ("Expires: Mon, 26 Jul 1997 05:00:00 GMT"); // Date in the past

3.

4.    header ("Last-Modified: " . gmdate("D, d M Y H:i:s") . " GMT"); // always modified

5.

6.    header ("Cache-Control: no-cache, must-revalidate"); // HTTP/1.1

7.

8.    header ("Pragma: no-cache"); // HTTP/1.0

9.

10.    header ("Content-type: image/gif");

11.    $filename = '/tmp/domain.txt';

12.    $somecontent = "digraph G {a->b->c->a}";

13.     if (!$handle = fopen($filename, 'w')) {

14.          echo "cannot open $filename";

15.          exit;

16.     }

17.     if (fwrite($handle, $somecontent) === FALSE) {

18.         echo "cannot write to $filename";

19.         exit;

20.     }

21.     fclose($handle);

22.

23.    passthru("dot -Tpng $filename");

24. // passthru("cat $filename | dot -Tpng");

25.

26. ?>
