TL431-2.5v基准电压芯片几种基本用法

本文详细介绍了TL431分流式电压基准的各种应用场景,包括常见和不常见的接法,如固定电压输出、鉴幅器、近地电压提升及反相、直流和交流放大器。TL431因其高性价比和广泛用途,在电路设计中扮演重要角色。

TL431的内部结构:

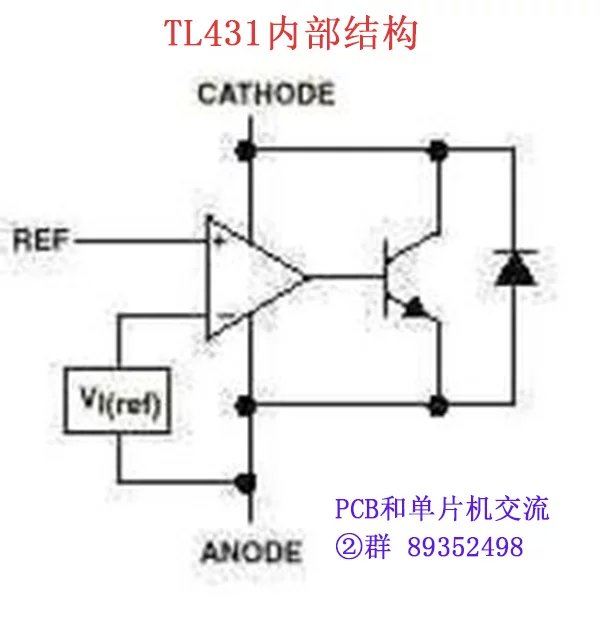

TL431的具体功能可以用下图的功能模块示意。由图可以看到,VI是一个内部的2.5V的基准源,接在运放的反向输入端。由运放的特性可知,只有当REF端(同向端)的电压高于VI(2.5V)时,三极管中才会有电流通过,同相输入电压少于2.5V时,三极管处于截止状态(理想状态下),随着REF端电压的微小变化,通过三极管图1的电流将从1mA到100mA变化。当然,该图绝不是TL431的实际内部结构,但可用于分析理解电路。
TL431内部等效电路如图所示。




TL431作为一个高性价比的常用分流式电压基准,有很广泛的用途。这里简单介绍一下TL431常见的和不常见的几种接法。

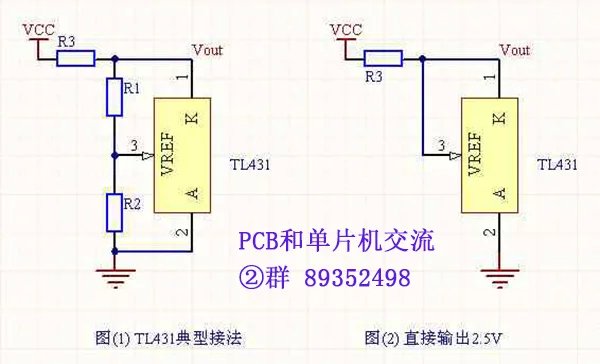

图(1)是TL431的典型接法,输出一个固定电压值,计算公式是: Vout = (R1+R2)*2.5/R2,

同时R3的数值应该满足1mA < (Vcc-Vout)/R3 < 500mA





当R1取值为0的时候,R2可以省略,这时候电路变成图(2)的形式,TL431在这里相当于一个2.5V稳压管。

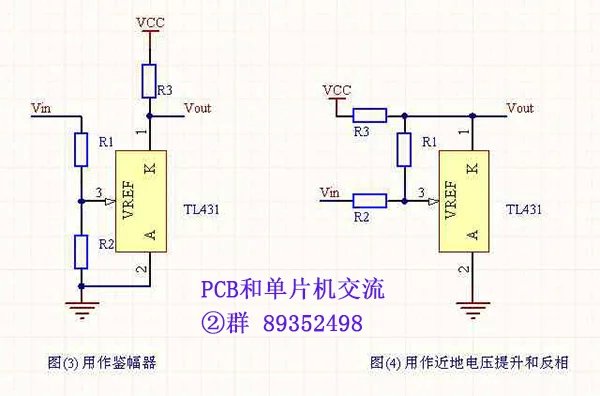

利用TL431还可以组成鉴幅器,如图(3),这个电路在输入电压 Vin < (R1+R2)*2.5/R2 的时候输出Vout为高电平,反之输出接近2V的电平。需要注意的是当Vin在(R1+R2)*2.5/R2附近以微小幅度波动的时候,电路会输出不稳定的值。


TL431可以用来提升一个近地电压,并且将其反相。如图(4),输出计算公式为: Vout = ( (R1+R2)*2.5 - R1*Vin )/R2

特别的,当R1 = R2的时候,Vout = 5 - Vin。这个电路可以用来把一个接近地的电压提升到一个可以预先设定的范围内,唯一需要注意的是TL431的输出范围不是满幅的。

TL431自身有相当高的增益(我在仿真中粗略测试,有大概46db),所以可以用作放大器。

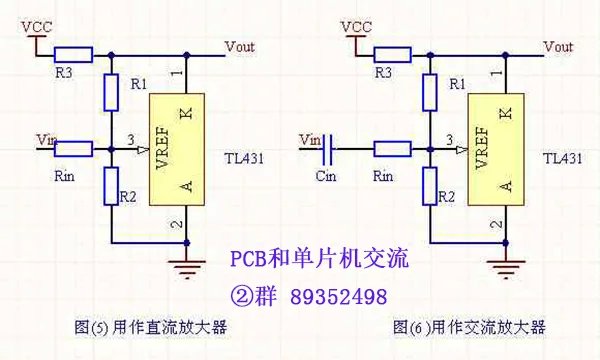

图(5)显示了一个用TL431组成的直流电压放大器,这个电路的放大倍数由R1和Rin决定,相当于运放的负反馈回路,而其静态输出电压由R1和R2决定。

这个电路的优点在于,它结构简单,精度也不错,能够提供稳定的静态特性。缺点是输入阻抗较小,Vout的摆幅有限。

图(6)是交流放大器,这个结构和直流放大器很相似,而且具有同样的优缺点。我正在尝试用这个放大器代替次级运放来放大热释红外传感器的输出信号。

<think> 我们首先需要理解用户的问题:用户想要了解TL431如何输出2.5V基准电压的方法和原理。 TL431是一种可调精密并联稳压器,其内部基准电压2.495V(通常称为2.5V)。它的基本功能是在阴极和参考极之间提供一个稳定的基准电压。 根据用户意图,需要进行网络搜索来获取关于TL431实现2.5V基准电压的方法和原理的详细信息。 然而,由于当前环境无法实际执行网络搜索,我将基于已有的知识来构建答案,并尽量模拟网络搜索后的整合结果。 答案结构应遵循: 1. 原理部分:解释TL431如何产生基准电压2. 实现方法:给出基本电路连接方式以实现2.5V输出。 同时注意回答格式要求: - 避免第一人称 - 避免步骤词汇(如首先、然后),但可以分点(用换行分隔) - 如果有公式或代码,按规定格式 由于回答中可能有公式(例如分压公式),需要按照格式要求书写。 最后,在回答末尾添加相关的问题部分,标题为“§§相关问题§§:”,并列出3个相关问题。 下面开始构建答案: </think> ### TL431输出2.5V基准电压的原理与方法 TL431是一种可调精密并联稳压器,其核心功能是通过内部基准电路和误差放大器实现精准电压输出。内部基准电压为$V_{ref} = 2.495V$(标称2.5V),通过反馈机制稳定输出电压。 #### **工作原理** 1. **内部结构** TL431包含2.5V带隙基准源、误差放大器和NPN输出晶体管。参考极(Ref)检测外部电压,当$V_{Ref} > 2.5V$时,阴极电流$I_{KA}$增大,形成负反馈。 $$ V_{out} = V_{KA} = V_{ref} \left(1 + \frac{R1}{R2}\right) $$ 当$R1=0$(Ref直接接地)时,$V_{out} = V_{ref} \approx 2.5V$。 2. **稳压机制** 当输出电压波动时,Ref引脚电压变化驱动内部晶体管调整$I_{KA}$,吸收负载电流变化,维持$V_{KA}=2.5V$稳定。温度系数典型值50ppm/℃,保证宽温范围精度。 #### **实现2.5V输出的方法** **基础电路连接** ```text 阴极 (K) ──┬─── 输出端 (2.5V) │ └── 负载 阳极 (A) ──── GND 参考极 (Ref) ── GND ``` - **关键条件**:Ref引脚直接接地($R1=0$),此时输出电压锁定为$V_{ref} \approx 2.5V$。 - **最小阴极电流**:需确保$I_{KA} > 1mA$(典型值),通过负载电阻$R_{load}$限制: $$ R_{load} < \frac{V_{in} - 2.5V}{1mA} $$ 例如$V_{in}=5V$时,$R_{load} < 2.5k\Omega$。 **电路优化要点** - **噪声抑制**:在Ref-GND间并联10nF电容降低高频噪声。 - **稳定性**:输出端加0.1-10μF陶瓷电容避免振荡。 - **精度校准**:通过微调Ref接地电阻(如1kΩ电位器)补偿器件离散性。 #### **典型应用示例** ```python # TL431 2.5V输出电路参数计算(输入电压5V) Vin = 5.0 # 输入电压 (V) Vout = 2.5 # 输出电压 (V) I_ka_min = 0.001 # 最小阴极电流1mA (A) # 计算负载电阻上限 R_load_max = (Vin - Vout) / I_ka_min print(f"最大负载电阻: {R_load_max:.0f} Ω") # 输出: 2500 Ω ``` ###
