TexturePacker图集打包工具在Unity3D中的介绍以及使用流程

目录

一、UI图集打包是什么？

二、TexturePacker图集打包工具的下载地址以及安装流程

三、TexturePacker图集工具具体使用流程

导入纹理

配置图集设置

精灵设置

图集打包

应用图集

---

一、UI图集打包是什么？

        在介绍TexturePacker工具之前先了解一下咱们在U3D中做UI优化时图集打包到底是什么意思，也是为自己做一个巩固。

        定义：

        Unity3D图集打包，也称为纹理图集打包或精灵图集打包，是一种将多个小纹理合并成一个大纹理的过程。

        优点：

                a.减少渲染调用、b.减少内存开销、c.提高游戏性能、d.提升载入速度、e.提升载入速度减小包体，合成的大图会比之前所有的散图所占用的物理存储更小

        概念：

                图集打包是将游戏中使用到的小纹理（如角色、背景、道具等）合并成一个大纹理的过程。这样做的好处是减少了渲染调用次数和纹理切换次数，提高了渲染性能和内存利用效率。

        图集打包优化原理：

1. 减少批次调用：游戏引擎在绘制物体时，会根据纹理进行批次调用。如果每个物体都使用不同的纹理，那么就会产生大量的批次调用，导致性能下降。而通过图集打包，可以将多个小纹理合并成一个大纹理，减少批次调用次数，提高性能。

2. 减少纹理切换：纹理切换是指从一个纹理切换到另一个纹理的过程。纹理切换会导致GPU状态的切换，影响渲染性能。通过图集打包，可以将多个小纹理合并成一个大纹理，减少纹理切换次数，提高性能。

3. 内存利用效率：每张纹理都需要占用一定的内存空间，而通过图集打包，可以将多个小纹理合并到一个大纹理中，节约了内存空间。此外，图集打包还可以使用压缩算法对纹理进行压缩，减少内存占用。

4. UV优化：在进行图集打包时，需要调整小纹理的UV坐标。通过优化UV坐标，可以避免纹理重复采样，从而提高渲染性能。

        大概总结： Unity3D图集打包是一种优化渲染性能和内存利用效率的技术。它通过将多个小纹理合并成一个大纹理，减少批次调用、纹理切换和内存占用，从而提高游戏的性能表现。

二、TexturePacker图集打包工具的下载地址以及安装流程

        TexturePacker图集工具下载地址：

        TexturePacker - Create Sprite Sheets for your game! (codeandweb.com)

        TexturePacker图集工具安装流程：傻瓜式安装  自定义一下你想安装的文件路径就好

三、TexturePacker图集工具具体使用流程

---

        在游戏开发过程中，图片的使用是必不可少的，尤其是在UI部分，往往会使用大量的图片。如果每一张图片都是单独使用的话，实际上会对性能造成很大的损耗的。这时候我们往往是把需要的图片资源进行分类，然后按照需要打包成对应的图集。这样会方便管理和更新迭代，同时也减少了很多的性能开销。

        就比如说假如你一个UI界面使用了10张不同的图片，那么加载这个界面的时候，就会同时对10个图片资源进行渲染，而如果这10张图片是在同一个图集里面的话，那么就相当于同时只进行了1张相对较大的图片的渲染，这样实时渲染的性能开销会更少，这是一种用空间换时间的一种办法。

        大家在学习过程中有可能见过类似这样的一张图片（下图），这其实就是打包图集后图片，接下来我将教大家如何使用TexturePacker工具制作这样图片，并用在Unity3D中。

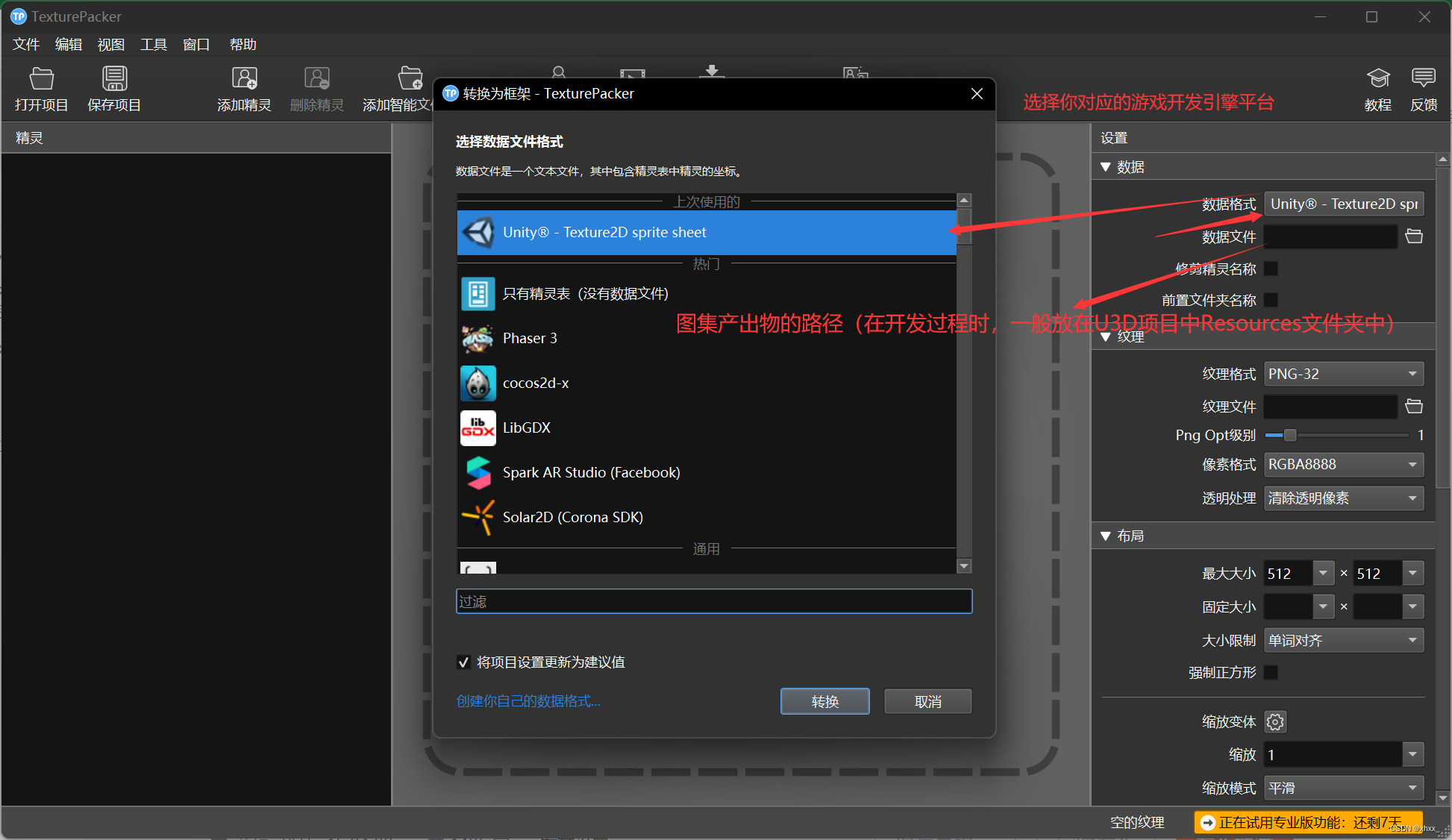

导入纹理

        打开TexturePacker软件，点击菜单栏的"文件"，选择"新建项目"或者"添加精灵"来导入纹理文件。你可以一次性导入多个纹理文件、（当然也可以直接拖拽对应精灵资源文件夹到软件中）

​

配置图集设置

        在纹理列表中，选中要打包的纹理文件，然后在右侧的属性面板中进行设置。你可以设置图集的名称、输出格式、尺寸、边距、旋转等。

可以将鼠标移动到不同Title上查看对应的详解（这有助于你更好的理解与设置你理想的图集效果）

精灵设置

        在纹理列表中，选中一个纹理文件，然后在右侧的属性面板中可以对该纹理进行精灵设置。你可以指定单个精灵的名称、边界框（如果有透明区域，要确保边界框正确覆盖实际内容）、旋转、偏移等。

图集打包

        完成图集和精灵的设置后，点击菜单栏的"发布精灵表"按钮或者使用快捷键Ctrl+P来完成精灵图集的产出，开始进行图集的打包生成。（输出目录以及文件名是在第一步时你选择的路径）

应用图集

        将生成的图集文件和代码文件导入到你的游戏项目中。（生成的文件必须放在同一文件夹下）通过UnityAssetStore提供的TexturePacker插件加载图集文件，并使用生成的代码文件中的信息来获取精灵的位置、UV坐标等信息

TexturePacker插件下载地址：TexturePacker Importer | 精灵管理 | Unity Asset Store

四、展示打完图集的一个最明显的效果（减少DrawCall）

        DrawCall（绘制调用）：在计算机图形学中，指向图形处理器发送指令以绘制图形的过程。

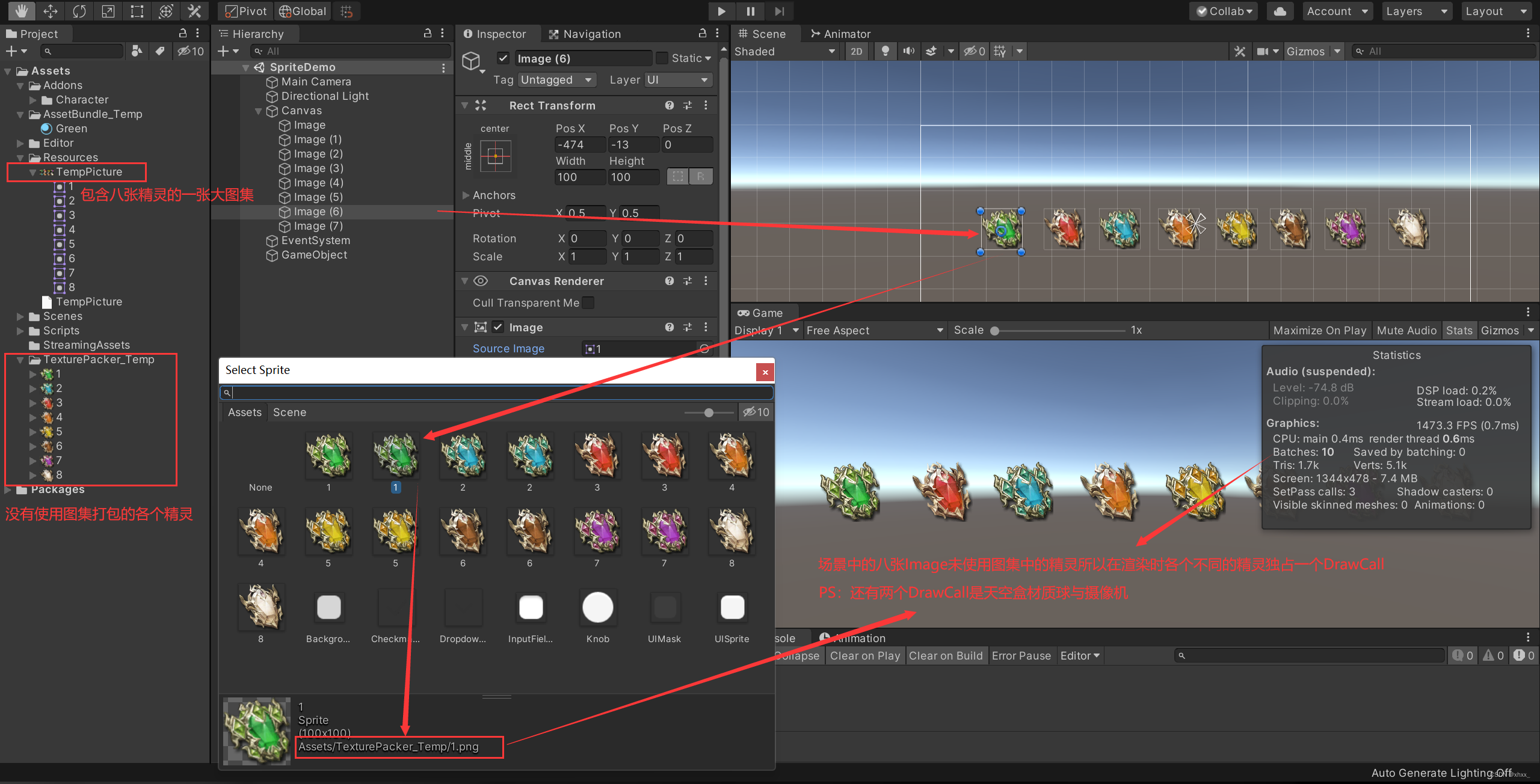

未使用图集打包：

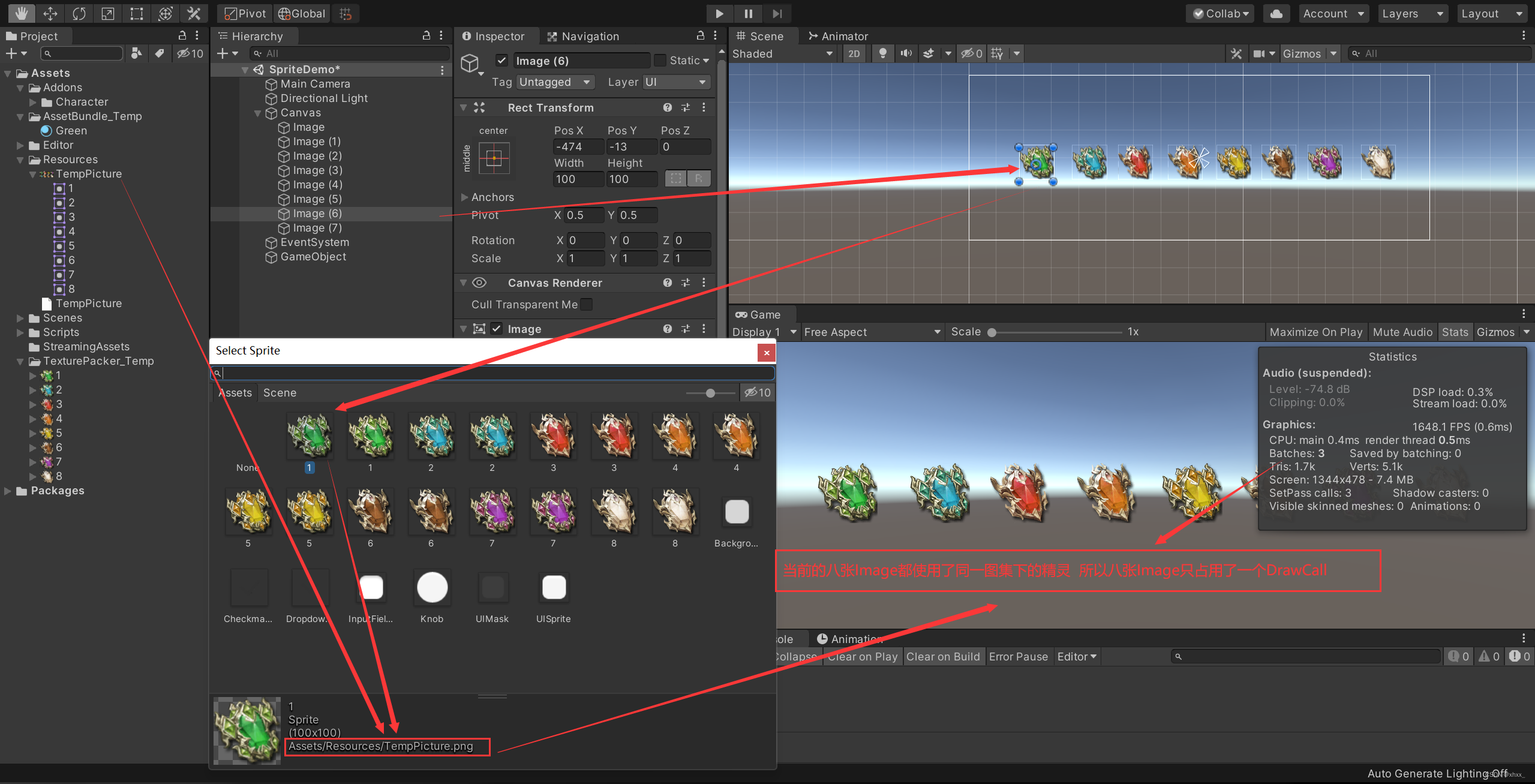

使用图集打包后：

五、TexturePacker图集打包工具（拆解图集以及预览精灵动画）

这里我就直接上视频  步骤也比较简单

拆解以及动画演示

        对于TexturePacker图集打包工具我所知道的到此也就这么多，如果在讲解的过程中有大佬发现错误请及时指出，我也会及时对文章进行更改（避免误导他人）。

感谢大家的观看，您的点赞和关注是我最大的动力
