UML统一建模语言-知识点4.1包图

4.1包图

在面向对象方法中，考虑的是如何把相关的类放在一起，而不再是对系统的功能进行分解。用包来存储（多个类）。把关系密切的模型元素组织在一起。包中的模型元素不仅仅限于类，可以是任何UML模型元素，如类、接口、组件、结点、用例、图、包等。一个模型元素只能被一个包所拥有。包就像一个“容器”。
包

包是用于把元素组织成组的通用机制，在一个包中，同种元素必须有不同的名字。

包的元素
包可以拥有UML中其他元素，包括类、接口、组件、节点、协作、用例、甚至还可以包含其他子包。

包的可见性公有访问（public）（+）、保护访问（protected）（#）、私有访（private（-））

引入（import）使得一个包中的元素可以单向访问另一个包中的元素。
导出（export）指的是包中具有公有访问权限的内含元素 。

包之间的关系

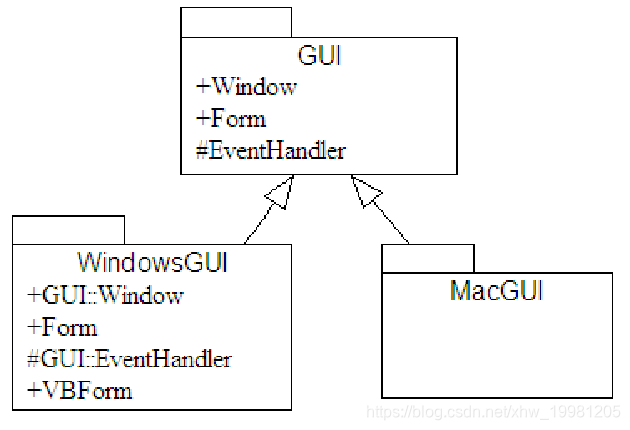

泛化关系

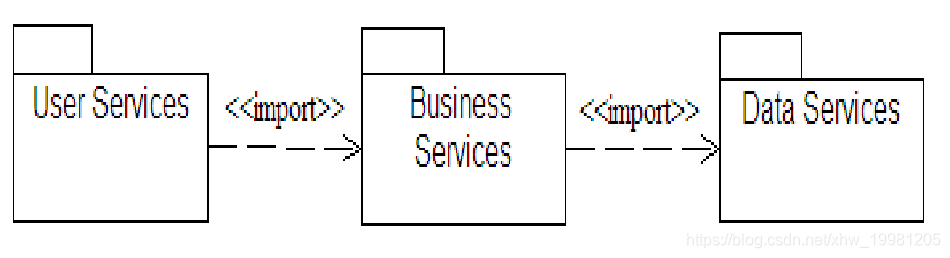

依赖关系（但是包之间的依赖关系没有传递性）
