系统分析与设计作业六

使用 UMLet 建模

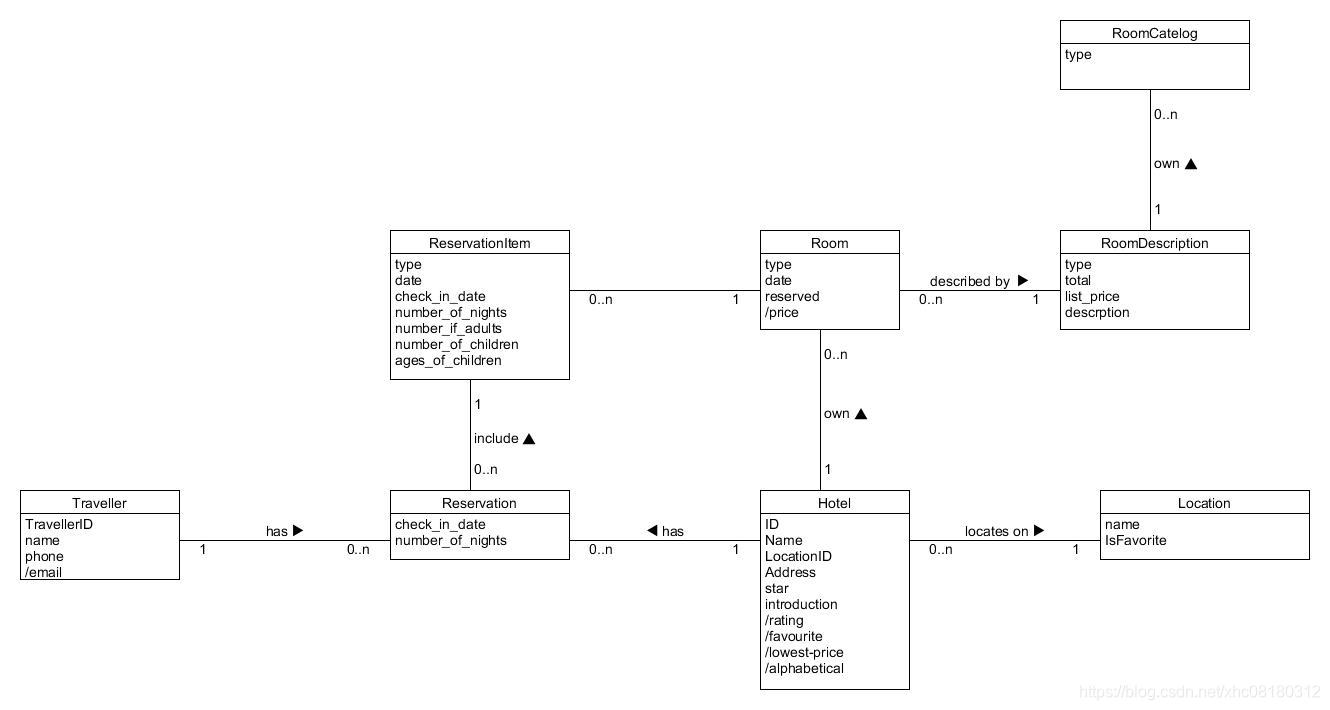

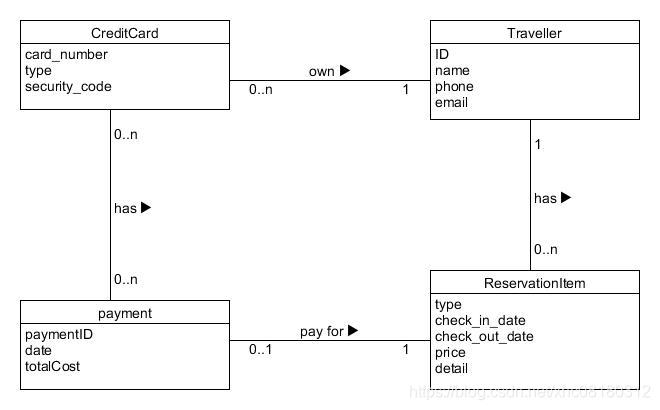

1、使用类图，分别对 Asg_RH 文档中 Make Reservation 用例以及 Payment 用例开展领域建模。然后，根据上述模型，给出建议的数据表以及主要字段，特别是主键和外键

注意事项：

对象必须是名词、特别是技术名词、报表、描述类的处理；

关联必须有多重性、部分有名称与导航方向

属性要注意计算字段

数据建模，为了简化描述仅需要给出表清单，例如：

Hotel（ID/Key，Name，LoctionID/Fkey，Address…..）

• Hotel(ID/Key,Name,LocationID/Fkey,Address,star,introduction,rating,favourite,lowest-price,alphabetical)
• Traveller(TravellerID/Key,name,phone,email)
• Reservation(ReservationID/Key,TravellerID/Fkey,HotelID/Fkey,RoomID/Fkey,check_in_date,check_out_date,number_of_nights)
• ReservationItem(ReservationItemID/Key,ReservationID/Fkey,type,date,check_in_date,number_of_nights,number_of_adults,number_of_children,ages_of_children)
• Room(RoomID/Key,HotelID/Fkey,type,date,reserved,price)
• Location(LocationID/Key,HotelID/Fkey)
• RoomDescription(RoomID/Fkey,type,total,list_price,description)
• RoomCatelog(RoomID/Fkey,type)

• CreditCard(card_number/Key,type,security_code)
• Traveller(ID/Key,name,phone,email)
• payment(paymentID/Key,date,totalCost)
• ReservationItem(type,check_in_date,check_out_date,price,detail)

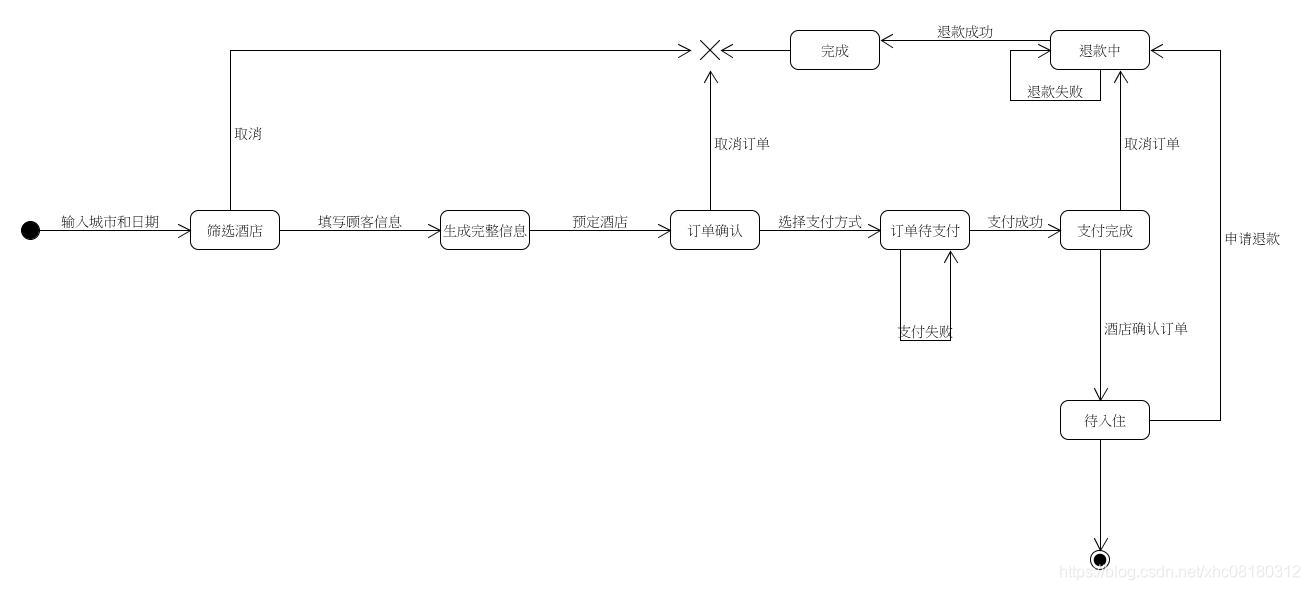

2、使用 UML State Model，对每个订单对象生命周期建模



建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。

建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。
