系统分析与设计作业四

1、简答题

用例的概念

       用例是一系列相关的成功和失败场景的集合，这些场景描述了一个参与者使用一个系统来支持一个目标。用例是文本文档，而不是图表；用例建模主要是编写文本的行为，而不是绘制图表。关于用例没有任何面向对象的东西；用例是经典OOA/D的关键需求输入，是指示系统将做什么的功能或行为需求。

用例和场景的关系？什么是主场景或 happy path？

       用例表示一组场景:主场景，加上零个或多个替代场景。 主场景对应于主系统交互,通常是“成功”场景。可选场景对应较少频繁的交互和异常。

用例有哪些形式？

       简短格式：简短的一段总结，通常是主要的成功场景。在早期的需求分析中，快速了解主题和范围。可能只需要几分钟来创建。

       简便格式：非正式的段落格式。包含多种场景的多个段落。

       完整格式：所有的步骤和变化都写得很详细，并有支持部分，如先决条件和成功的保证。在以一种简短的格式确定并编写了许多用例之后，在第一个需求研讨会期间，会详细地编写一些(例如10%)具有重要体系结构意义和高价值的用例。

对于复杂业务，为什么编制完整用例非常难？

      因为完整用例所有的步骤和变化都写得很详细，并有支持部分，如先决条件和成功的保证。复杂的业务，用例很多，很难将完整的用例列出来，而且用例之间的关系会很复杂，使得编制完整用例非常难。

什么是用例图？

       用例图是系统上下文的一个很好的图片;它是一个很好的上下文关系图，显示了系统的边界、系统之外的内容以及如何使用它。它作为一种通信工具，总结系统及其参与者的行为。

用例图的基本符号与元素？

参与者：

用例：

系统边界：

关联：

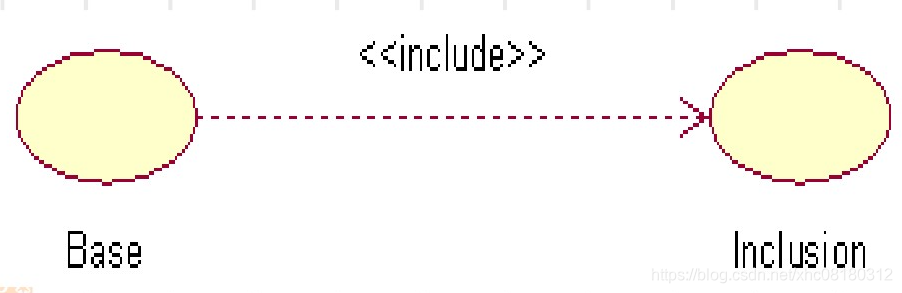

        包含：

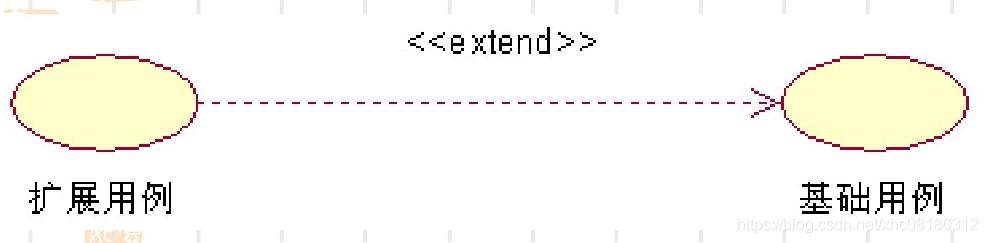

       扩展：

用例图的画法与步骤

①创建参与者：

• 谁将使用该系统的主要功能
• 谁将需要该系统的支持以完成其工作
• 谁将需要维护、管理该系统，以及保持该系统处于工作状态
• 系统需要处理哪些硬件设备
• 与该系统交互的系统是什么系统

②创建用例：

• 特定参与者希望系统提供什么功能
• 系统是否存储和检索信息，如果是，由哪个参与者触发
• 当系统改变状态时，是否通知参与者
• 是否存在影响系统的外部事件
• 哪个参与者通知系统这些事件

③创建用例之间的关系：包含或者扩展。

用例图给利益相关人与开发者的价值有哪些？

       用例图展示了用例之间以及用例参与者之间是怎样相互联系的。用例图用于对系统、子系统或类的行为进行可视化， 使用户能够理解如何使用这些元素， 并使开发者能够实现这些元素，开发者可以明确自身所需开发的系统交互功能模型，利益相关人员可以明确地了解系统的交互过程而不必考虑相关技术。强调了用户的目标和观点，能够根据需要对复杂程度和形式化程度进行增减调节。

2、建模练习题（用例模型）

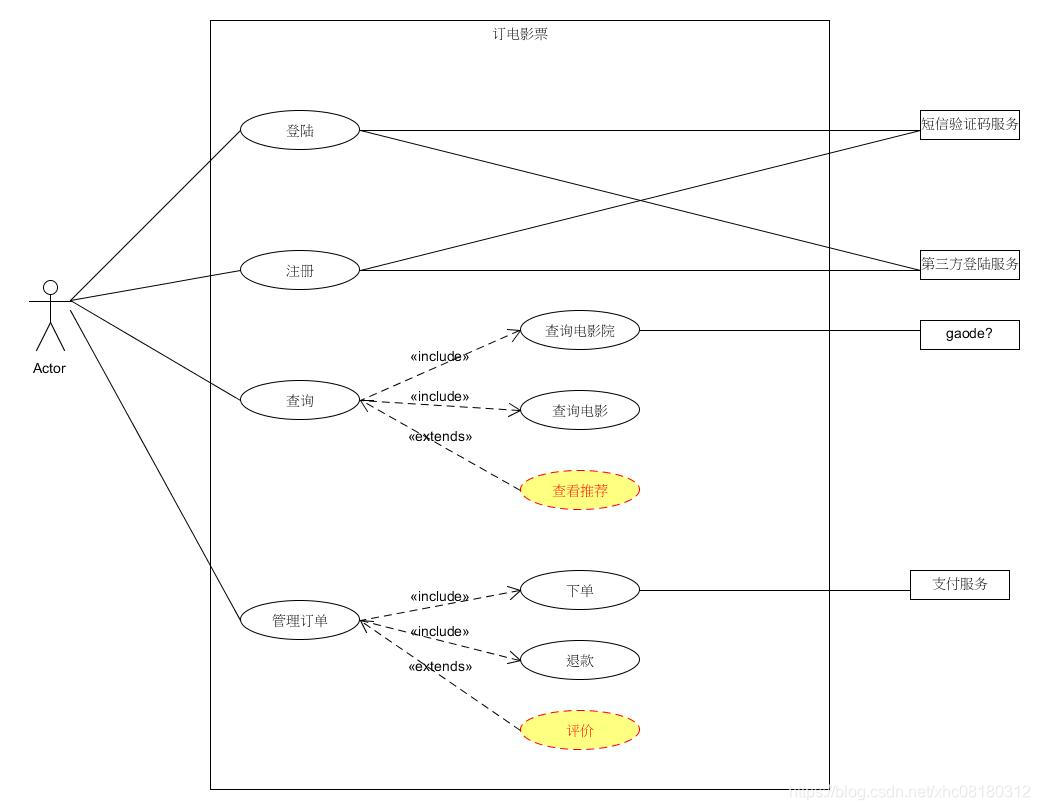

• 选择2-3个你熟悉的类似业务的在线服务系统（或移动 APP），如定旅馆（携程、去哪儿等）、定电影票、背单词APP等，分别绘制它们用例图。并满足以下要求：
  • 请使用用户的视角，描述用户目标或系统提供的服务
  • 粒度达到子用例级别，并用 include 和 exclude 关联它们
  • 请用色彩标注出你认为创新（区别于竞争对手的）用例或子用例
  • 尽可能识别外部系统和服务



• 然后，回答下列问题：

为什么相似系统的用例图是相似的？

       相似系统的业务逻辑是相似的，用例的类型基本固定，与子用例的关系也相似，所以用例图也相似。

如果是定旅馆业务，请对比 Asg_RH 用例图，简述如何利用不同时代、不同地区产品的用例图，展现、突出创新业务和技术

可以将订旅馆业务和当地的其他服务结合，比如美食，最优路线等等，还可以加上根据历史搜索记录来推断用户的喜好，结合各种因素选择最佳方案。

如何利用用例图定位创新思路（业务创新、或技术创新、或商业模式创新）在系统中的作用

在用例图中用高亮标记出创新服务。

请使用 SCRUM 方法，选择一个用例图，编制某定旅馆开发的需求（backlog）开发计划表

ID	Name	Imp	Est(man-day)	How to demo	Notes
1	Find hotel	40	15	查询位置，在地图上查询	连接其他的地图api
2	make reservation	80	30	选择旅馆，选择房间之后确认订单	谨慎设计旅馆的各种筛选功能
3	manage basket	10	5	管理记录，删除或者等等	记录的数据库设计
4	pay	40	15	选择支付方式，银行卡支付或者其他	支持各种支付方式
5	login	20	8	选择注册方式，手机注册则输入手机号接收验证码完成绑定，第三方注册则使用第三方软件授权	设别人脸

























根据任务4，参考 使用用例点估算软件成本，给出项目用例点的估算

用例	事务	计算	原因	UC权重
Find hotel	6	6	直接查找或地图查找	平均
make reservation	10	8	多个筛选条件和扩展功能	复杂
manage basket	2	2	管理记录	简单
pay	6	6	不少于两种支付方式	平均
login	4	4	支持人脸识别	简单
