基于STM32温湿度控制系统Proteus仿真设计

本设计包含proteus仿真+程序代码+设计报告+讲解视频

📚开发环境

仿真图：proteus 8.9
程序编译器：keil 5
编程语言：C语言
设计编号：C0076

📚主要功能

结合实际情况，基于STM32F103单片机设计一个温湿度采集控制系统。该系统应满足的功能要求为：
1、以STM32为最小系统电路进行连接，用液晶显示屏显示温度、湿度、温度阈值，湿度阈值。
2、用DHT11温湿度传感器进行温湿度的测量。
3、可以通过按键可以设置温室度阈值。
4、当温度达到设置的阈值时，风扇进行转动，由此来达到散热降温的目的。当湿度不足设定的阈值时，加湿器开始工作。
主要硬件设备：STM32F103单片机、DHT11温湿度模块、按键、LCD1602液晶屏幕。

📚仿真设计

整体设计方案：
该系统为温湿度采集控制系统，其主要的功能有：以stm32为最小系统电路进行连接，用液晶显示屏显示温度、湿度数据。同时用温湿度传感器进行温湿度的采集与测量。温湿度采集器可以通过按钮进行温湿度测量的转化。通过按键可以设置阈值。当温度达到报警的阈值时散热继电器开始工作，带动发动机进行转动，由此来达到散热的目的。当湿度达到一定的阈值时，加湿继电器开始工作，这里以LED灯亮代表工作。该系统就是采集室内温湿度，当不满足要求时自动进行室内温度、湿度的调整。

测试如下所示：

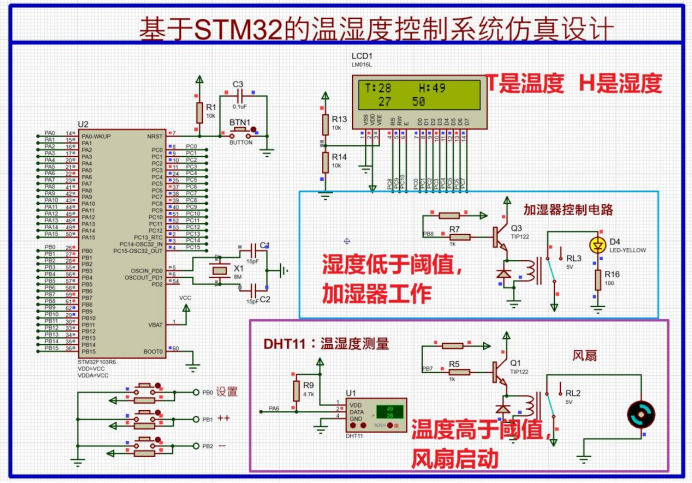

开始仿真后LCD1602第一行T显示检测的温度值，H显示湿度值。第二行的表示阈值。湿度低于阈值，加湿器开始工作。温度高于阈值，风扇启动，用于降温，可以通过按键调整阈值。

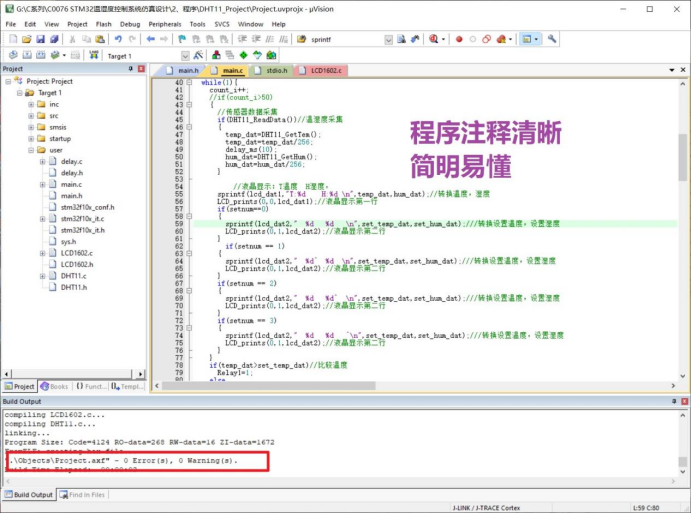

📚程序设计

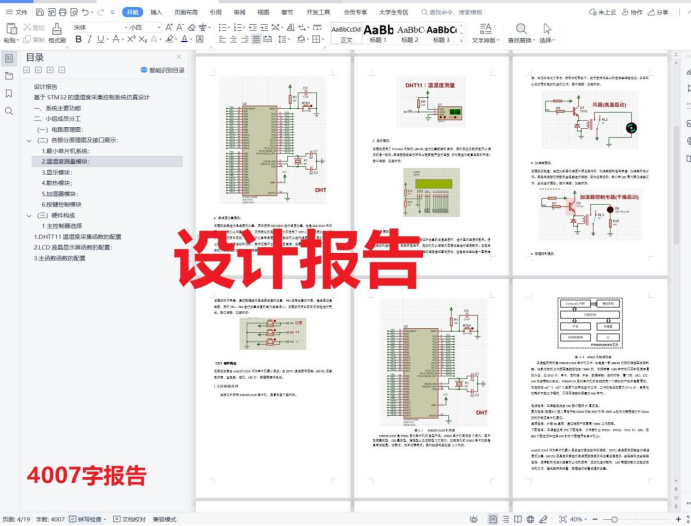

📚设计报告

部分内容：
该系统主要由stm32f103r6作为单片机最小系统、由DHTT1温湿度传感器、LM016L液晶显示屏、继电器、电机、LED灯、按键等硬件组成。

主控制器选择
主控芯片采用STM32F103C6单片机，其管脚图下图所示。

图3.1 STM32F103C6引脚图

STM32F103C6是STM32系列单片机的典型产品，STM32单片机有很多个系列，其中包括基本型、USB基本型、增强型以及互联型几大系列，这写系列的STM32单片机都是具有性能高、功耗低、成本低等特点。其内部结构图如图 3.2所示：

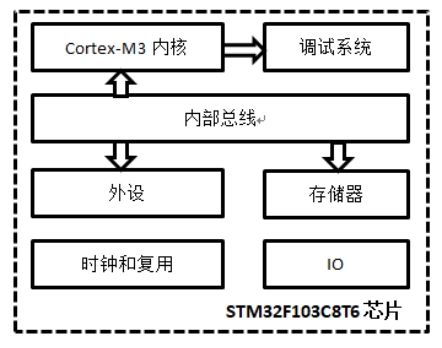

图 3.2 STM32内部结构图

本课题采用的是STM32F103C6单片机芯片，这是是一款ARM M3内核的增强型微控制器，这款内核的工作频率是能够达到72MHz的，它拥有着128K字节的闪存和极其丰富的外设，如GPIO口，串口，定时器，中断，数模转换，实时时钟，看门狗，SPI，IIC，CAN总线等部分组成。STM32F103系列单片机的性能在同一个类别的产品中是最高的，它能够在-40°C -85°C温度下正常地进行工作，工作的电压范围为2V-3.6V，具有低功耗的节能工作模式，闪存存储器的容量为64K字节。
电源电路：本课题电源由USB接口提供5V直流电。

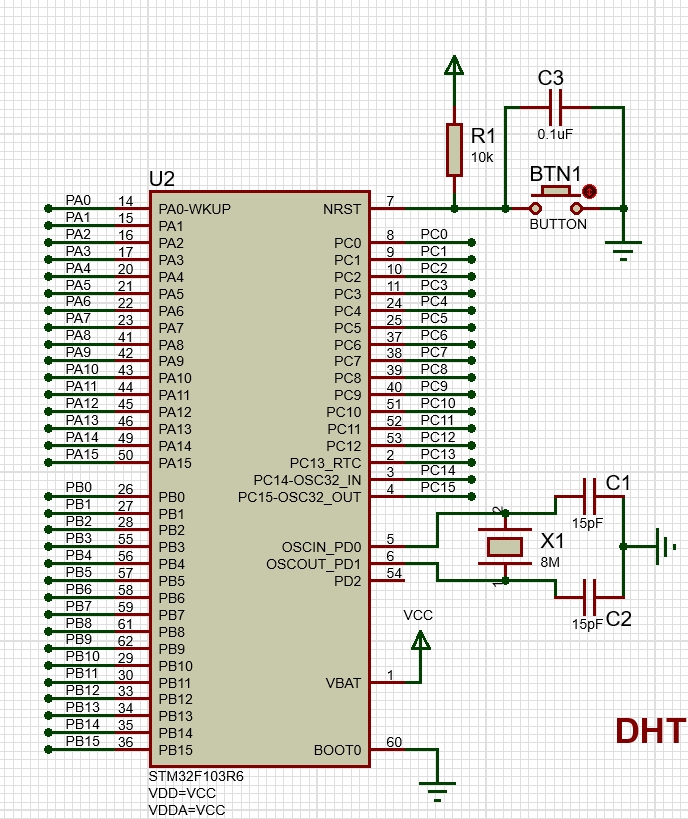

复位电路：按键SW1接入高电平到STM32内部NRST引脚，NRST上脉冲只要持续大于300ns的即可触发单片机复位。
晶振电路：外接8M晶振，通过倍频产生最高72MHz工作频率。
下载电路：本课题选用SWD下载电路，只需要引出SWDIO、SWCLK、VCC3.3V、GND，在MDK下载选项中选择SWD即可下载程序到单片机上。
