基于51单片机NEC协议红外遥控发送接收proteus仿真设计

1.主要功能：

设计一个51单片机红外遥控发射接收proteus仿真设计

功能要求：

1、使用单片机模拟红外遥控器发射红外编码；

2、利用从机接收红外编码，并将编码以16进制显示到数码管上。

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

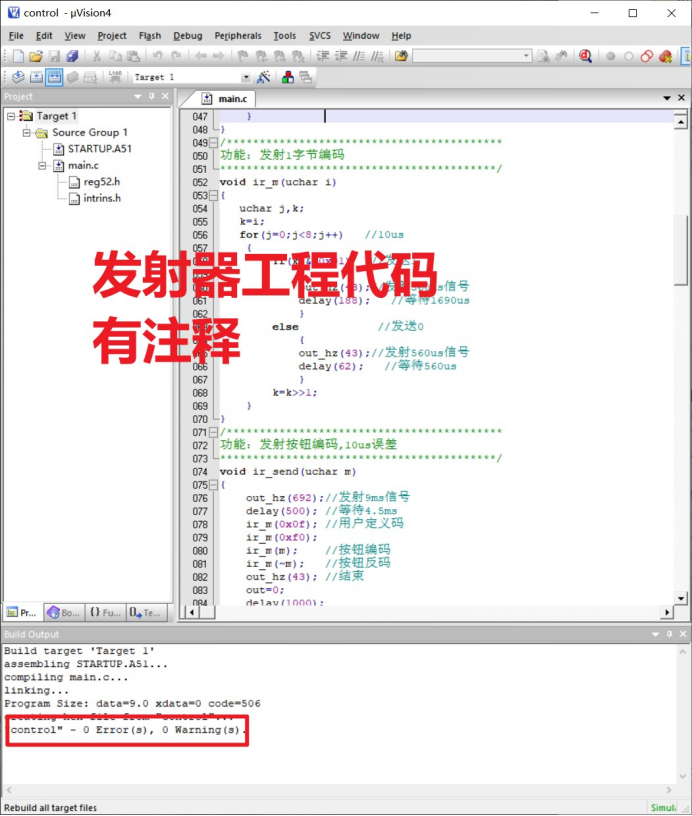

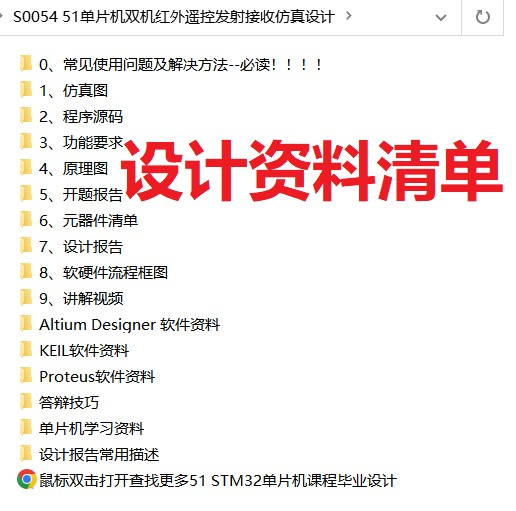

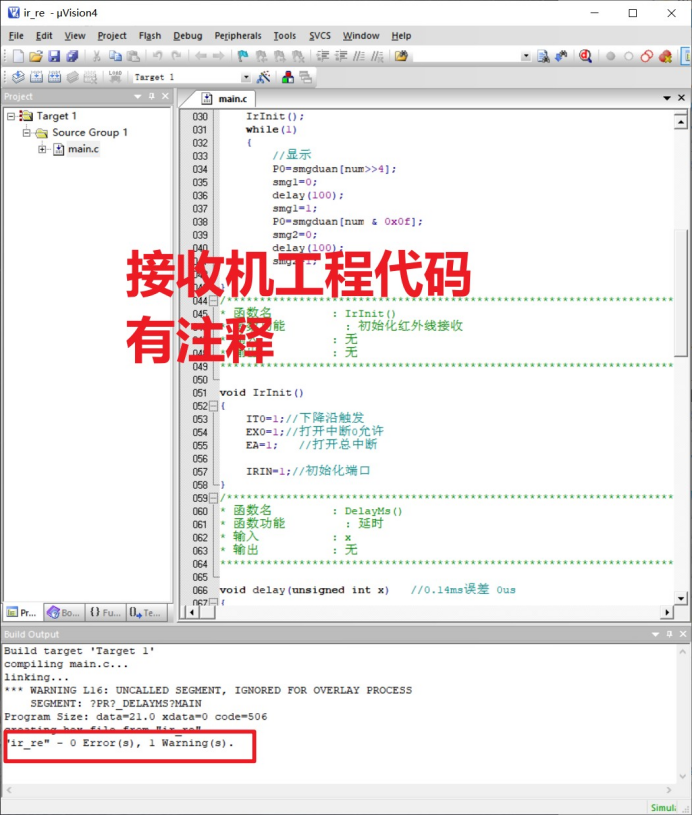

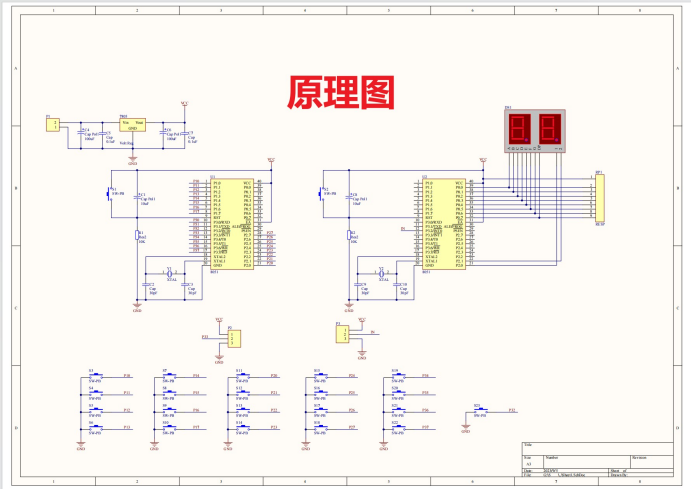

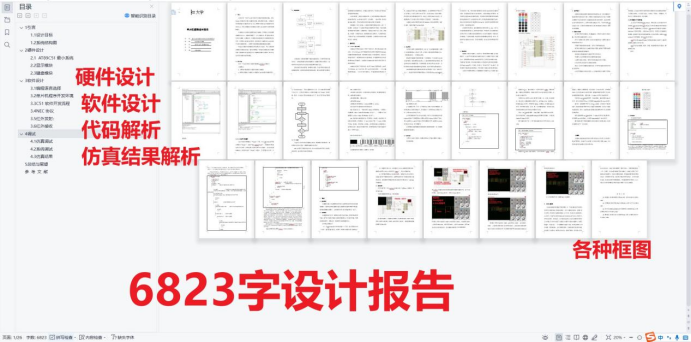

以下为本设计资料展示图：

2.仿真

开始仿真

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真数码管显示00，示波器直线。

按下数字按键1，发射机发送编码：同步码+地址码（0X0f）+地址反码（0Xf0）+命令码（0X0C）+命令反码（0XC0）。接收机接收到编码解析显示命令码：

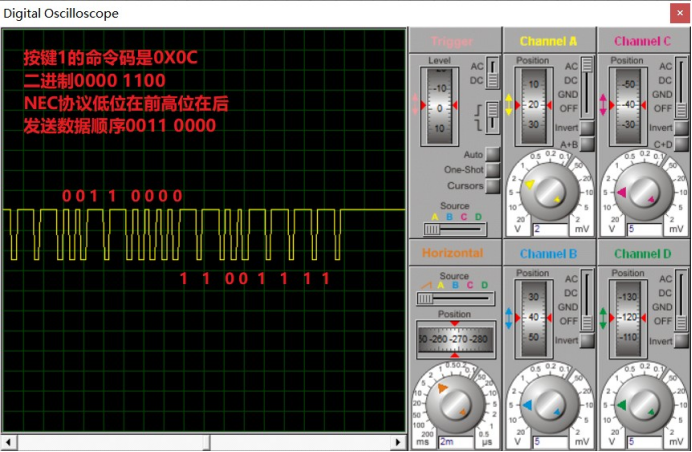

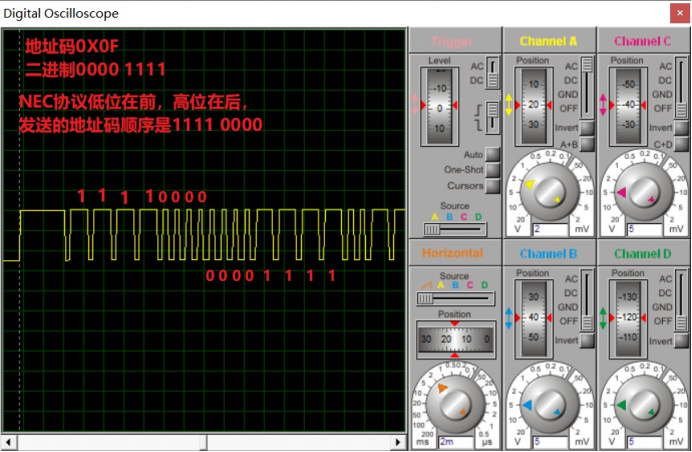

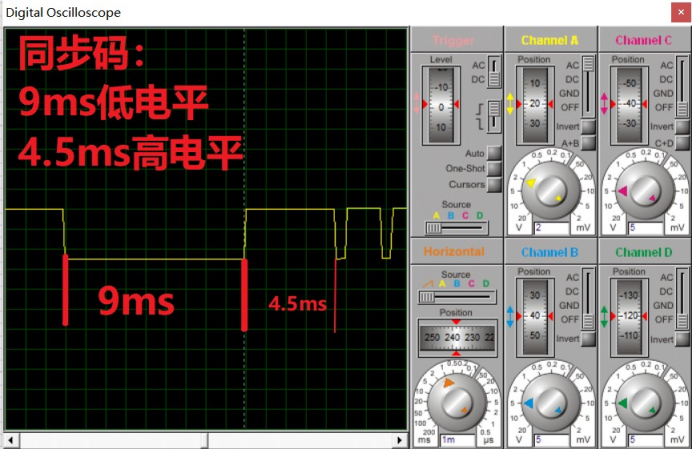

用proteus仿真里的示波器抓取数据可得直观的编码信号。如下入时同步码，先发送9ms低电平，再
